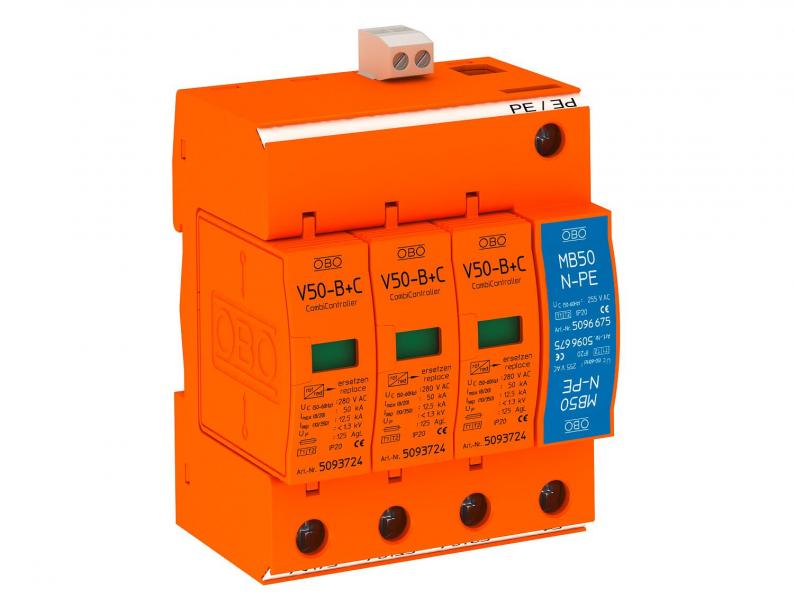

Parafoudre combiné type 1+2 à 3 pôles + NPE avec report d'alarme
Type V50-B+C 3+NPE+FS
Réf. article 5093662
EAN 4012195425137
Réf. article / Type
Tension max. permanente CA
Modèle
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre combiné, parafoudre et parasurtenseur de type 1+2 selon la norme DIN EN 61643-11.
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
•Capacité d'écoulement du courant de foudre 12,5 kA (10/350)
• Convient universellement pour les systèmes TN et TT
• Avec socle Multibase avec bornes de raccordement multiples
• Unité complète, comprenant un socle et un couvercle, prémontée et prête à être raccordée
• Parafoudre enfichable avec dispositif de coupure dynamique
• Avec affichage visuel de la fonction
• Niveau de protection <1,3 kV
• Parafoudre à varistance d'oxyde de zinc blindée et sans purge, pour utilisation dans des boîtiers de distribution
• Raccordements marqués
• Variante FS avec contact de télécommunication (contact à fermeture libre de potentiel)
Application : Liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les boîtiers de distribution du commerce.
* Complet = cartouche(s) et base
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
•Capacité d'écoulement du courant de foudre 12,5 kA (10/350)
• Convient universellement pour les systèmes TN et TT
• Avec socle Multibase avec bornes de raccordement multiples
• Unité complète, comprenant un socle et un couvercle, prémontée et prête à être raccordée
• Parafoudre enfichable avec dispositif de coupure dynamique
• Avec affichage visuel de la fonction
• Niveau de protection <1,3 kV
• Parafoudre à varistance d'oxyde de zinc blindée et sans purge, pour utilisation dans des boîtiers de distribution
• Raccordements marqués
• Variante FS avec contact de télécommunication (contact à fermeture libre de potentiel)
Application : Liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les boîtiers de distribution du commerce.
* Complet = cartouche(s) et base
Données techniques
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| Type du réseau | autres |
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Tension continue max. (N-PE) | 255 V |
| Courant décharge nominal (8/20 μs) [L-N] | 30 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 50 kA |
| Courant de foudre (10/350) [total] | 50 kA |
| Report d'alarme | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| fusible de puissance intégré | non |
| Courant de choc de décharge (10/350 μs) | 12,5 kA |
| Niveau de protection [L-N] | ≤1,3 |
| Tension max. permanente CA | 280 V |
| Courant de décharge nominal (8/20) | 30 kA |
| Modèle | 3+N/PE |
| Type de montage | Rail DIN 35 mm |
| Protection max contre les surintensités côté réseau | 125 |
| Modèle | 3+NPE + FS |
| Type de réseau CC | non |
| Type de réseau IT | non |
| Type de réseau TN | oui |
| Type de réseau TN-C | non |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Autre type de réseau | non |
| Conformité ROHS | sauf |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 50 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 125 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 280V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 50 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,8227 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,8227 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
