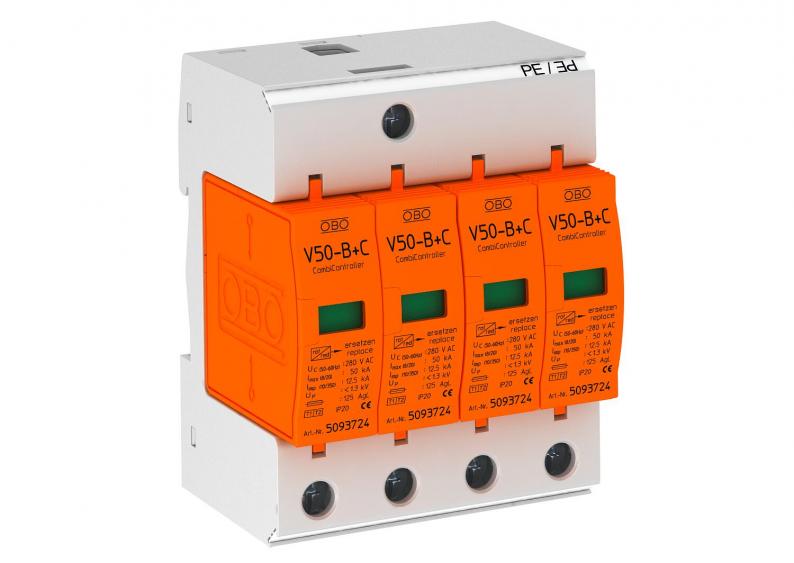

Parafoudre combiné type 1+2 à 4 pôles
Type V50-B+C 4
Réf. article 5093631
EAN 4012195361909
Réf. article / Type
Tension max. permanente CA
Modèle
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre combiné, parafoudre et parasurtenseur de type 1+2 selon la norme DIN EN 61643-11.
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité de dérivation du courant de foudre 12,5 kA (10/350) par pôle
• Pour les systèmes TN-C
• Avec socle Multibase avec bornes de raccordement multiples
• Unité complète, comprenant un couvercle et un socle, prémontée et prête à raccorder
• Parafoudre enfichable avec dispositif de coupure dynamique
• Avec affichage visuel de la fonction
• Niveau de protection 1,3 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge, utilisation dans des tableaux de distribution
• Raccordements marqués
Application: Liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les tableaux de distribution du commerce.
* Complet = cartouche(s) et base
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité de dérivation du courant de foudre 12,5 kA (10/350) par pôle
• Pour les systèmes TN-C
• Avec socle Multibase avec bornes de raccordement multiples
• Unité complète, comprenant un couvercle et un socle, prémontée et prête à raccorder
• Parafoudre enfichable avec dispositif de coupure dynamique
• Avec affichage visuel de la fonction
• Niveau de protection 1,3 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge, utilisation dans des tableaux de distribution
• Raccordements marqués
Application: Liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les tableaux de distribution du commerce.
* Complet = cartouche(s) et base
Données techniques
Caractéristiques techniques
| Nombre de pôles | 4 |
|---|---|
| Type du réseau | autres |
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant décharge nominal (8/20 μs) [L-N] | 30 kA |
| Courant de foudre (10/350) [total] | 50 kA |
| Report d'alarme | non |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| fusible de puissance intégré | non |
| Courant de choc de décharge (10/350 μs) | 12,5 kA |
| Niveau de protection [L-N] | ≤1,3 |
| Tension max. permanente CA | 280 V |
| Courant de décharge nominal (8/20) | 30 kA |
| Modèle | 4 |
| Type de montage | Rail DIN 35 mm |
| Protection max contre les surintensités côté réseau | 125 |
| Modèle | 4 pôles |
| Type de réseau CC | non |
| Type de réseau IT | non |
| Type de réseau TN | oui |
| Type de réseau TN-C | non |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | non |
| Autre type de réseau | non |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 50 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 125 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 280V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 120 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,6472 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,6472 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
