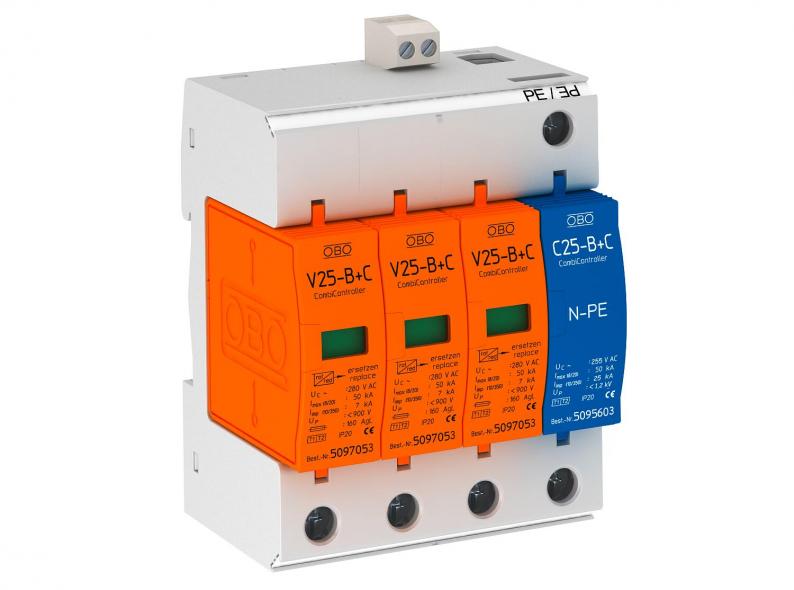

Parafoudre combiné V25 à 3 pôle + NPE 280 V avec report d'alarme
Type V25-B+C 3+NPE-FS
Réf. article 5094510
EAN 4012195239949
Réf. article / Type
Tension max. permanente CA
Modèle
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre combiné de type 1+2
• Unité complète, comprenant un couvercle et un socle, prémontée et prête à raccorder
• Convient universellement aux systèmes TN et TT
• Avec report d'alarme, contact de fermeture libre de potentiel, pour surveiller le fonctionnement
• Parafoudre enfichable avec dispositif de coupure dynamique
• Affichage de fonction
• Niveau de protection < 0,9 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distribution courants
• Raccordements marqués
• Variante FS avec contact de report d'alarme (contact à fermeture libre de potentiel)
Exemple d'application : bâtiments avec alimentation par ligne aérienne ou pour l'établissement de la liaison équipotentielle de protection contre la foudre des bâtiments résidentiels.
* Complet = cartouche(s) et base
• Unité complète, comprenant un couvercle et un socle, prémontée et prête à raccorder
• Convient universellement aux systèmes TN et TT
• Avec report d'alarme, contact de fermeture libre de potentiel, pour surveiller le fonctionnement
• Parafoudre enfichable avec dispositif de coupure dynamique
• Affichage de fonction
• Niveau de protection < 0,9 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distribution courants
• Raccordements marqués
• Variante FS avec contact de report d'alarme (contact à fermeture libre de potentiel)
Exemple d'application : bâtiments avec alimentation par ligne aérienne ou pour l'établissement de la liaison équipotentielle de protection contre la foudre des bâtiments résidentiels.
* Complet = cartouche(s) et base
Données techniques
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| Type du réseau | autres |
| Coupe-feu | non |
| Signalisation sur l'appareil | aucun |
| Indice de protection | IP20 |
| Courant décharge nominal (8/20 μs) [L-N] | 30 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 30 kA |
| Courant de foudre (10/350) [total] | 25 kA |
| Report d'alarme | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Courant de choc de décharge (10/350 μs) | 7 kA |
| Tension max. permanente CA | 280 V |
| Tension max. permanente CC | 200 V |
| Courant de décharge nominal (8/20) | 30 kA |
| Modèle | 3+N/PE |
| Protection max contre les surintensités côté réseau | 160 |
| Modèle | 3+NPE avec FS |
| Type de réseau TN | oui |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Conformité ROHS | sauf |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| ZPF | 0→2 |
| Courant de décharge maximal (8/20 μs) | 150 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 160 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 280V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 50 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,9529 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,9529 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
