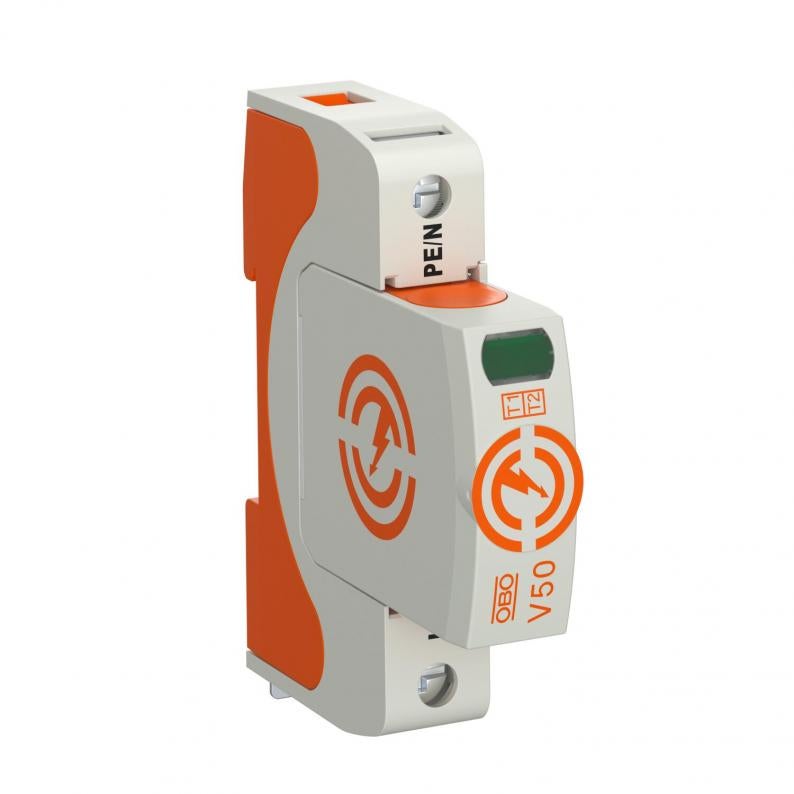

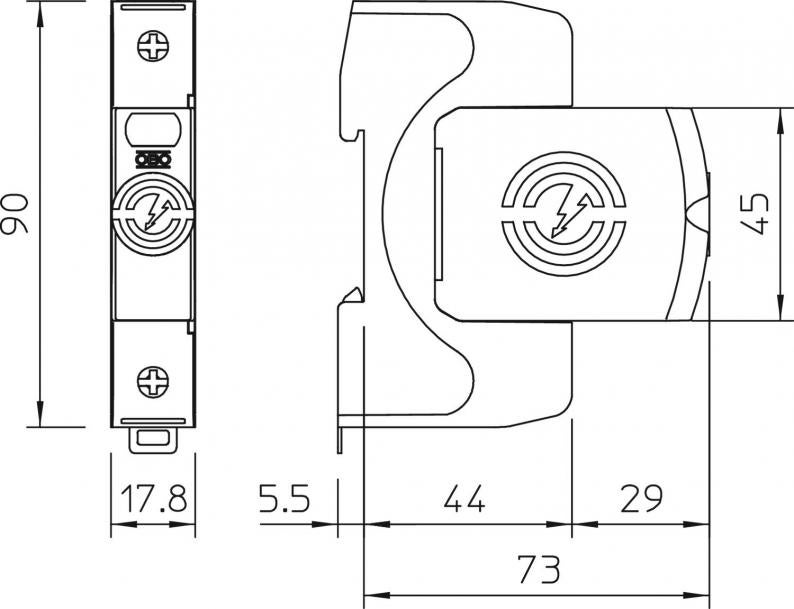

Parafoudre combiné V50, 1 pôles, 385 V

Type V50-1-385

Réf. article 5093572

EAN 4012196398553

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5093572 / V50-1-385

Indice de protection

IP20

Tension max. permanente CA

385 V

Modèle

Unité de vente minimale : 1 Pièce

Pièce

Description

Parafoudre combiné type 1+2 • Pour la liaison équipotentielle de protection contre la foudre selon NF EN 62305 (IEC 62305) • Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle et jusqu'à 50 kA (10/350) au total • Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état • Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension • Plastique retardateur de la flamme selon UL 94 V-0 • Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme

Application : liaison équipotentielle de foudre pour bâtiments de classe III et IV.
* Complet = cartouche(s) et base

Données techniques

Caractéristiques techniques

Nombre de pôles	1
Type du réseau	TN
Coupe-feu	non
Signalisation sur l'appareil	optique
Indice de protection	IP20
Tension continue max. (L-N)	385 V
Courant décharge nominal (8/20 μs) [L-N]	30 kA
Matériau boîtier pour composants de protection contre les surtensions	PA UL 94 V-0
Courant de décharge maximal (8/20 μs) [L-N]	50 kA
Report d'alarme	non
Tension nominale CA (50 / 60 Hz)	350 V
fusible de puissance intégré	non
Courant de choc de décharge (10/350 μs)	12,5 kA
Niveau de protection [L-N]	≤1,7
Tension max. permanente CA	385 V
Courant de décharge nominal (8/20)	30 kA
Modèle	1
Type de montage	Rail DIN 35 mm
Protection max contre les surintensités côté réseau	160 A gL/gG
Tension résiduelle [L-N] @ 5 kA	1,2 kV
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Tension résiduelle [L-N] @ 1 kA	1,1 kV
Tension TOV [L-N] - withstand mode - 5 s	510 V
Tension TOV [L-N] - fail safe mode - 120 min	670 V
Type selon UL1449	Type 4
Écartement minimal	1,5 mm
Homologations	NF, KEMA, UL, ÖVE
Type de réseau TN	oui
Type de réseau TN-C	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Conformité ROHS	oui
Température de service min.	-40 °C
Température de service max.	80 °C
Couple de serrage	4 Nm
SPD selon CEI 61643-1	classe I+II
Type selon EN 61643-11	Type 1+2
Courant de décharge maximal (8/20 μs)	50 kA
Temps de réponse	<25 ns
Calibre de fusible maximum	160 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Tension résiduelle [L-N] @ 12,5 kA	1,4 kV
Dimension	385V
Matériau	Polyamide
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %

Possibilités de raccordement

Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG

Données environnementales

Emballage intégralement composé de carton recyclé	oui
Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,6217 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,6217 kg CO₂e
Date de détermination valeur CO2	2025-05-21T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
