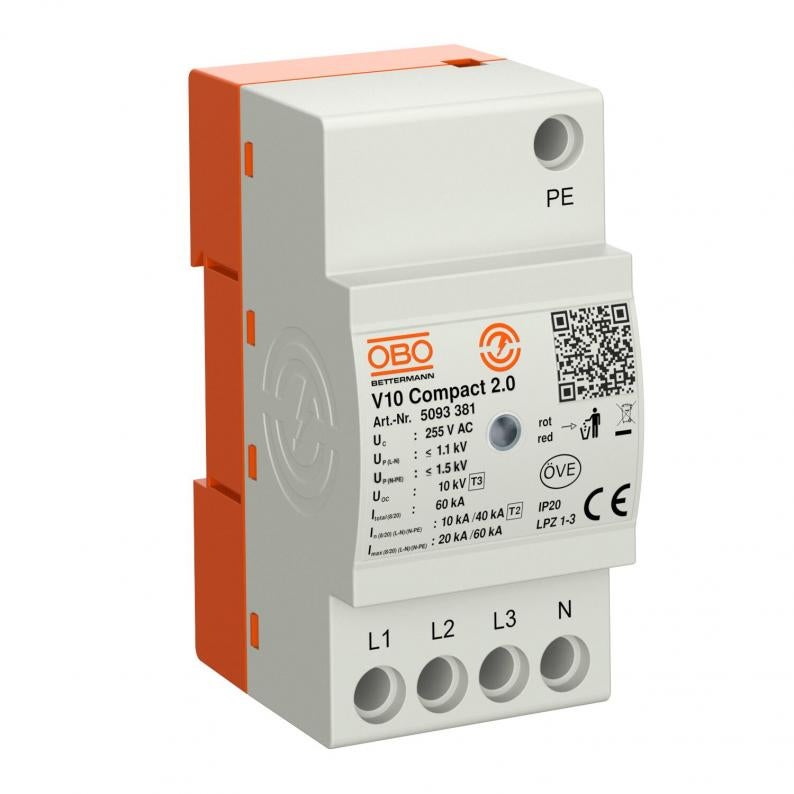

Parafoudre Compact 150 V

Type V10 Compact2.0

Réf. article 5093381

EAN 4012196862566

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5093381 / V10 Compact2.0

Indice de protection

IP20

Tension max. permanente CA

255 V

Modèle

3+N/PE

Unité de vente minimale : 1 Pièce

Pièce

Description

Parasurtenseur type 2+3 compact

• Protection contre les surtensions dans tableaux secondaires selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 60 kA (8/20) au total
• Solution 3+1 intégrée sur une largeur modulaire de 45 mm pour réseaux TN et TT
• Varistance haute performance
• Avec dispositif de coupure thermodynamique et affichage des fonctions

Application : sous-circuits et distribution par étage ainsi que protection d'appareils triphasés.

Données techniques

Dimensions

Longueur	60,5 mm
Largeur	45 mm
Hauteur	90 mm

Caractéristiques techniques

Nombre de pôles	4
Type du réseau	tous
Signalisation sur l'appareil	optique
Indice de protection	IP20
Courant décharge nominal (8/20 μs) [L-N]	10 kA
Courant de décharge nominal (8/20 μs) [N-PE]	40 kA
Courant de décharge maximal (8/20 μs) [L-N]	20 kA
Courant de décharge maximal (8/20 μs) [N-PE]	60 kA
Classe d'essais type 2	oui
classe d'essais type 3	oui
Tension nominale CA (50 / 60 Hz)	230 V
fusible de puissance intégré	non
Niveau de protection [L-N]	≤1,1
Tension max. permanente CA	255 V
Courant de décharge nominal (8/20)	10 kA
Modèle	3+N/PE
Type de montage	Rail DIN 35 mm
Convient pour application extérieur	non
Protection max contre les surintensités côté réseau	63 A gG
Tension TOV [L-N] - withstand mode - 5 s	334 V
Tension TOV [L-N] - fail safe mode - 120 min	438 V
Écartement minimal	0 mm
Modèle	3+NPE
Résistance aux courts-circuits	oui
Type de réseau TN	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Conformité ROHS	sauf
Tension TOV [L-N] - withstand mode - 120 min	1200 V
Température de service min.	-40 °C
Température de service max.	70 °C
Couple de serrage	2 Nm
SPD selon CEI 61643-1	classe II+III
Type selon EN 61643-11	Type 2+3
ZPF	1→3
Courant de décharge maximal (8/20 μs)	20 kA
Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Temps de réponse	<25 ns
Calibre de fusible maximum	63 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	70 °C
Dimension	255V
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %

Possibilités de raccordement

Section de conducteur flexible (à fils de faible diamètre) min.	2,5 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	10 mm²
Courant de décharge maximal (8/20 µs) [total]	60 kA
Section de conducteur flexible (à fils de faible diamètre) min.	13 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	8 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	10 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	13 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	8 AWG

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,7671 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,7671 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
