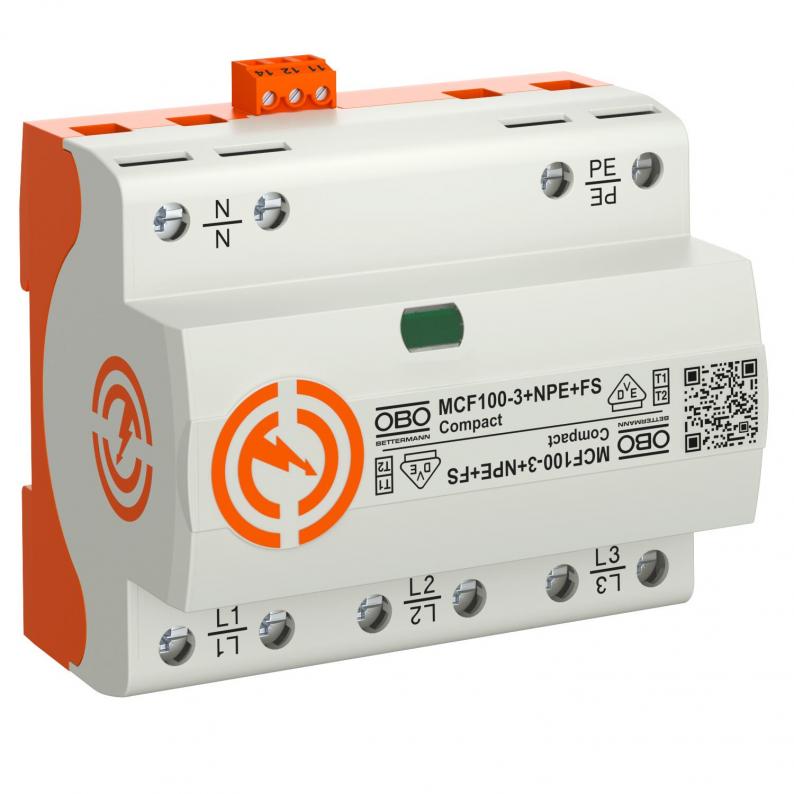

Parafoudre Compact - MCF100

Type MCF100-3+NPE+FS

Réf. article 5096987

EAN 4012196487332

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5096987 / MCF100-3+NPE+FS

Indice de protection

IP20

Report d'alarme

oui

Courant de choc de décharge (10/350 μs)

25 kA

Tension max. permanente CA

255 V

Modèle

3+N/PE

Unité de vente minimale : 1 Pièce

Pièce

Description

Parafoudre combiné, parafoudre et parasurtenseur type 1+2

• Niveau de protection ≤1,5 kV
• Pour liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement jusqu'à 100 kA (10/350) 3 + NPE
• Valeur assignée d'interruption du courant de suite 50 kA, calibre de fusible maximum 315 A gL/gG
• Répond aux exigences de la norme E VDE-AR-N 4100 pour utilisation dans zone de précompteur
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, à installer dans les armoires de distribution

Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.
Appareil de protection Compact

Données techniques

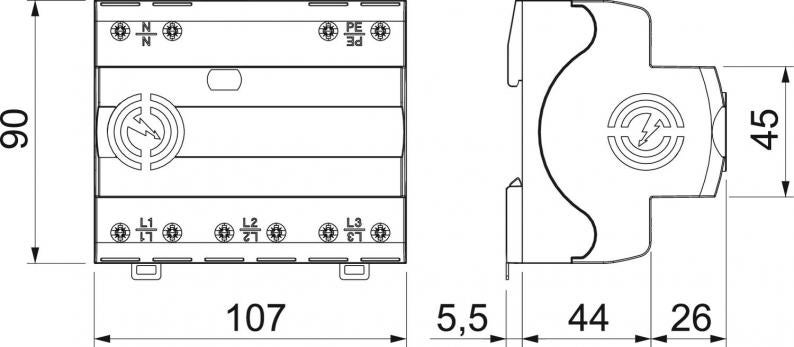

Dimensions

Longueur	90 mm
Largeur	107 mm
Hauteur	70 mm

Caractéristiques techniques

Nombre de pôles	4
Type du réseau	TT
Signalisation sur l'appareil	optique
Indice de protection	IP20
Tension continue max. (L-N)	255 V
Tension continue max. (N-PE)	255 V
Courant décharge nominal (8/20 μs) [L-N]	35 kA
Courant de décharge nominal (8/20 μs) [N-PE]	100 kA
Courant de foudre (10/350) [total]	100 kA
Matériau boîtier pour composants de protection contre les surtensions	PA UL 94 V-0
Courant de décharge maximal (8/20 μs) [L-N]	50 kA
Courant de décharge maximal (8/20 μs) [N-PE]	100 kA
Report d'alarme	oui
Tension nominale CA (50 / 60 Hz)	230 V
Courant de choc de décharge (10/350 μs)	25 kA
Niveau de protection [L-N]	≤1,5
Tension max. permanente CA	255 V
Courant de décharge nominal (8/20)	35 kA
Modèle	3+N/PE
Type de montage	Rail DIN 35 mm
Protection max contre les surintensités côté réseau	315 A
Puissance de commutation CA	250V/ 1,5A
Puissance de commutation CC	250V/ 0,1A
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Tension TOV [L-N] - withstand mode - 5 s	440 V
Tension TOV [L-N] - fail safe mode - 120 min	442 V
Tension TOV [N-PE] - withstand mode - 200 ms	1200 V
Type selon UL1449	Type 4
Écartement minimal	0 mm
Homologations	NF, UL
Type de réseau TN	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Conformité ROHS	sauf
Température de service min.	-40 °C
Température de service max.	80 °C
Couple de serrage	5 Nm
SPD selon CEI 61643-1	classe I+II
Type selon EN 61643-11	Type 1+2
Courant de décharge maximal (8/20 μs)	50 kA
Capacité de coupure de courant de suite (eff) [N-PE]	50 kA
Temps de réponse	<100 ns
Calibre de fusible maximum	315 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	255V
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %

Possibilités de raccordement

Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	25 mm²
Report d'alarme	Contact inverseur
Section de raccordement des bornes FM min.	0,5 mm²
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	28 AWG
Section de raccordement des bornes FM max.	16 AWG
Courant de décharge maximal (8/20 µs) [total]	100 kA
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	3 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Niveau de protection commun [L-PE]	2,5 kV

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	4,7534 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	4,7534 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
