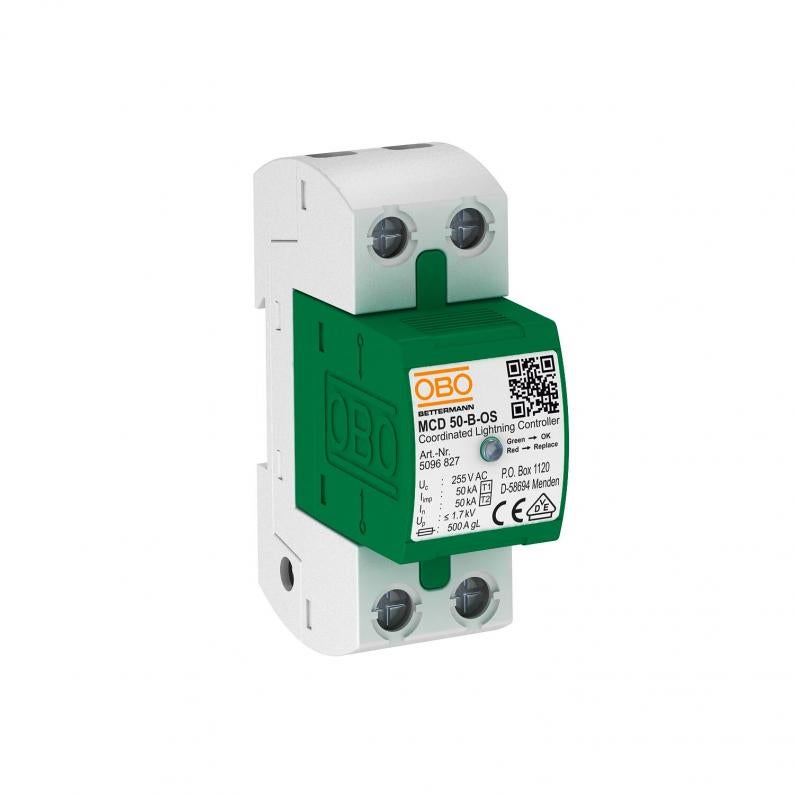

Parafoudre coordonné MCD 50-B-OS-320
Type MCD 50-B-OS-320
Réf. article 5096861
EAN 4012195165965
Réf. article / Type
5096861 / MCD 50-B-OS-320
Indice de protection
IP20
Tension max. permanente CA
320 V
Modèle
1
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre type 1
• Niveau de protection <1,3 kV, permet la protection d'appareils
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre 50 kA par pôle et jusqu'à 150 kA (10/350) au total
• Suppression du courant de suite du réseau 25 kA lpeak, calibre de fusible maximum 500 A gL/gG
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre de classe I à IV.
• Niveau de protection <1,3 kV, permet la protection d'appareils
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre 50 kA par pôle et jusqu'à 150 kA (10/350) au total
• Suppression du courant de suite du réseau 25 kA lpeak, calibre de fusible maximum 500 A gL/gG
• Parafoudre à éclateur encapsulé, sans soufflage d'arc, à installer dans les armoires de distribution
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre de classe I à IV.
Données techniques

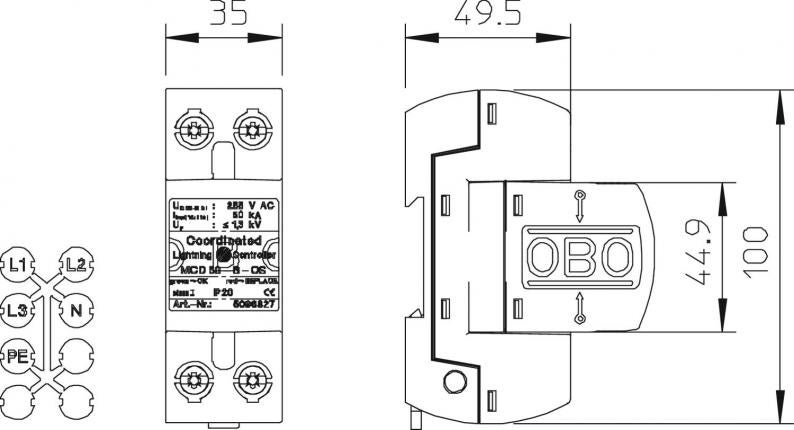

Dimensions
| Longueur | 100 mm |
|---|---|
| Largeur | 35 mm |
| Hauteur | 69 mm |
Caractéristiques techniques
| Type du réseau | TN-C |
|---|---|
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant de foudre (10/350) [total] | 50 kA |
| Classe d'essais type 1 | oui |
| Report d'alarme | non |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Courant de choc de décharge (10/350 μs) | 50 kA |
| Tension max. permanente CA | 320 V |
| Courant de décharge nominal (8/20) | 50 kA |
| Modèle | 1 |
| Type de montage | Rail DIN 35 mm |
| Protection max contre les surintensités côté réseau | 500 |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 25 kA |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 85 °C |
| SPD selon CEI 61643-1 | classe I |
| Type selon EN 61643-11 | Type 1 |
| ZPF | 0→2 |
| Capacité de coupure de courant de suite (eff) [N-PE] | 10 kA |
| Résistance aux courts-circuits | 25 kA |
| Temps de réponse | <100 ns |
| Calibre de fusible maximum | 500 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 85 °C |
| Dimension | 320V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 50 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 10 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 50 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 2,0221 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,0221 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
