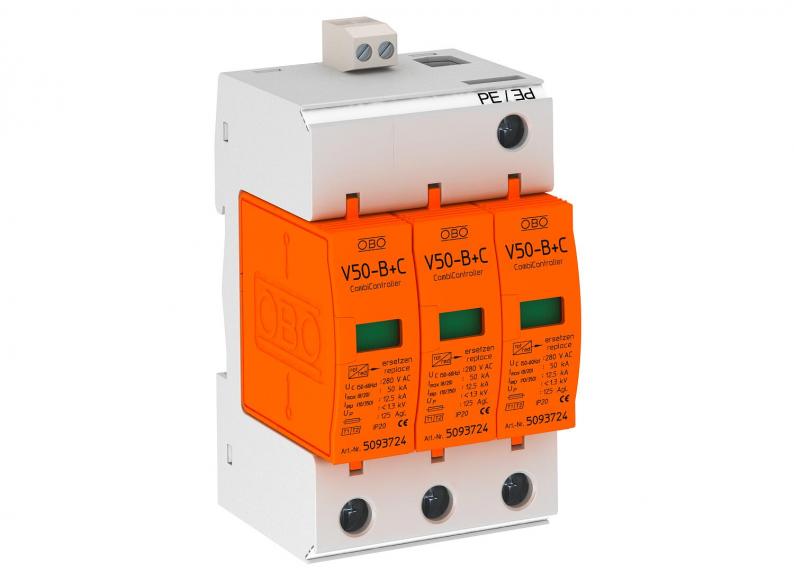

Parafoudre et parasurtenseur type à 3 pôles avec signalisation à distance

Type V50-B+C 3+FS280

Réf. article 5093643

EAN 4012195361916

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5093643 / V50-B+C 3+FS280

Indice de protection

IP20

Tension max. permanente CA

280 V

Modèle

Unité de vente minimale : 1 Pièce

Pièce

Description

Parafoudre combiné, parafoudre et parasurtenseur de type 1+2 selon la norme DIN EN 61643-11.

• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre 12,5 kA (10/350) par pôle
• Pour systèmes TN-C
• Avec socle MultiBase avec bornes de raccordement multiples
• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Parafoudre enfichable avec dispositif de coupure dynamique
• Avec indicateur optique de fonctionnement
• Niveau de protection < 1,3 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distributeur
• Raccordements marqués
• Variante -FS avec contact de télécommunication (contact à fermeture libre de potentiel)

Application : liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les boîtiers de distributeur courants.
* Complet = cartouche(s) et base

Données techniques

Caractéristiques techniques

Nombre de pôles	3
Type du réseau	TN-C
Coupe-feu	non
Signalisation sur l'appareil	optique
Indice de protection	IP20
Tension continue max. (N-PE)	255 V
Courant décharge nominal (8/20 μs) [L-N]	30 kA
Courant de foudre (10/350) [total]	37,5 kA
Report d'alarme	oui
Tension nominale CA (50 / 60 Hz)	230 V
fusible de puissance intégré	non
Courant de choc de décharge (10/350 μs)	12,5 kA
Niveau de protection [L-N]	≤1,3
Tension max. permanente CA	280 V
Courant de décharge nominal (8/20)	30 kA
Modèle	3
Type de montage	Rail DIN 35 mm
Protection max contre les surintensités côté réseau	125
Modèle	3 pôles + FS
Type de réseau CC	non
Type de réseau IT	non
Type de réseau TN	oui
Type de réseau TN-C	oui
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Autre type de réseau	non
Conformité ROHS	sauf
Température de service min.	-40 °C
Température de service max.	80 °C
SPD selon CEI 61643-1	classe I+II
Type selon EN 61643-11	Type 1+2
ZPF	0→2
Courant de décharge maximal (8/20 μs)	50 kA
Temps de réponse	<25 ns
Calibre de fusible maximum	125 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	280V

Possibilités de raccordement

Courant de décharge maximal (8/20 µs) [total]	90 kA
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	1,3551 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	1,3551 kg CO₂e
Date de détermination valeur CO2	2025-05-21T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
