Parafoudre - MCF38-NAR-TNC+FS
Type MCF38-NAR-TNC+FS
Réf. article 5096973
EAN 4012196608812
Réf. article / Type
Report d'alarme
Courant de choc de décharge (10/350 μs)
Tension max. permanente CA
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre combiné de type 1+2 pour montage sur des rails de 40 mm, pour systèmes TN-C
• Niveau de protection ≤1,5 kV pour la protection des terminaux
• Liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 38 kA (10/350) sur 3 pôles
• Répond aux exigences de la norme VDE 0100-534 (CEI 60364-5-53)
• Courant de suivi d'extinction jusqu'à 50 kA et fusible de puissance max. jusqu'à 160 A gL/gG
• Éclateurs à utiliser dans la zone du précompteur selon la norme VDE-AR-N 4100
• Avec contact inverseur libre de potentiel pour la signalisation à distance
Application : bâtiments avec protection contre la foudre ou alimentation par ligne aérienne.
• Niveau de protection ≤1,5 kV pour la protection des terminaux
• Liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 38 kA (10/350) sur 3 pôles
• Répond aux exigences de la norme VDE 0100-534 (CEI 60364-5-53)
• Courant de suivi d'extinction jusqu'à 50 kA et fusible de puissance max. jusqu'à 160 A gL/gG
• Éclateurs à utiliser dans la zone du précompteur selon la norme VDE-AR-N 4100
• Avec contact inverseur libre de potentiel pour la signalisation à distance
Application : bâtiments avec protection contre la foudre ou alimentation par ligne aérienne.
Données techniques

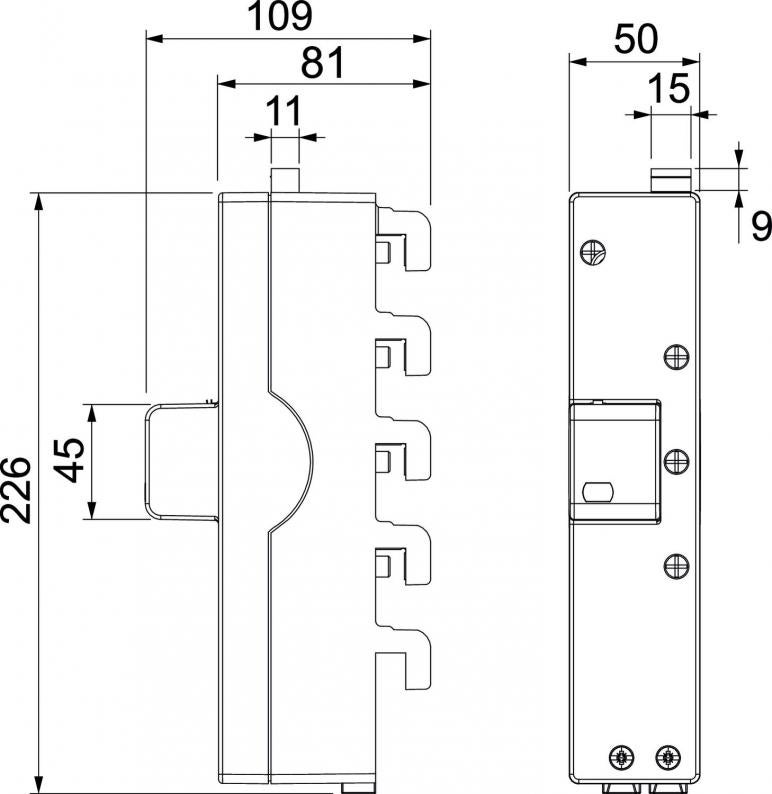

Dimensions
| Longueur | 226 mm |
|---|---|
| Largeur | 50 mm |
| Hauteur | 109 mm |
Caractéristiques techniques
| Type du réseau | TN-C |
|---|---|
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Tension continue max. (L-N) | 255 V |
| Courant décharge nominal (8/20 μs) [L-N] | 20 kA |
| Courant de foudre (10/350) [total] | 38 kA |
| Matériau boîtier pour composants de protection contre les surtensions | PA UL 94 V-0 |
| Courant de décharge maximal (8/20 μs) [L-N] | 50 kA |
| Report d'alarme | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Courant de choc de décharge (10/350 μs) | 12,5 kA |
| Tension max. permanente CA | 255 V |
| Courant de décharge nominal (8/20) | 20 kA |
| Modèle | 3 |
| Type de montage | Barre omnibus 40 mm |
| Protection max contre les surintensités côté réseau | 160 A |
| Puissance de commutation CA | 250 V/ 2 A |
| Puissance de commutation CC | 250 V/ 0,1 A |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 50 kA eff |
| Tension TOV [L-N] - withstand mode - 5 s | 440 V |
| Tension TOV [L-N] - fail safe mode - 120 min | 442 V |
| Écartement minimal | 0 mm |
| Homologations | NF |
| Modèle | 3+NPE |
| Type de réseau TN | oui |
| Type de réseau TN-C | oui |
| Conformité ROHS | sauf |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| Couple de serrage | 3,5 Nm |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| Courant de décharge maximal (8/20 μs) | 50 kA |
| Temps de réponse | <100 ns |
| Calibre de fusible maximum | 160 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 255V |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 10 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 35 mm² |
| Report d'alarme | Contact inverseur |
| Section de raccordement des bornes FM min. | 0,5 mm² |
| Section de raccordement des bornes FM max. | 1,5 mm² |
| Section de raccordement des bornes FM min. | 28 AWG |
| Section de raccordement des bornes FM max. | 16 AWG |
| Courant de décharge maximal (8/20 µs) [total] | 60 kA |
| Section de conducteur flexible (à fils de faible diamètre) min. | 7 AWG |
| Section de conducteur flexible (à fils de faible diamètre) max. | 2 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 10 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 7 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2 AWG |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 5,3831 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 5,3831 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
