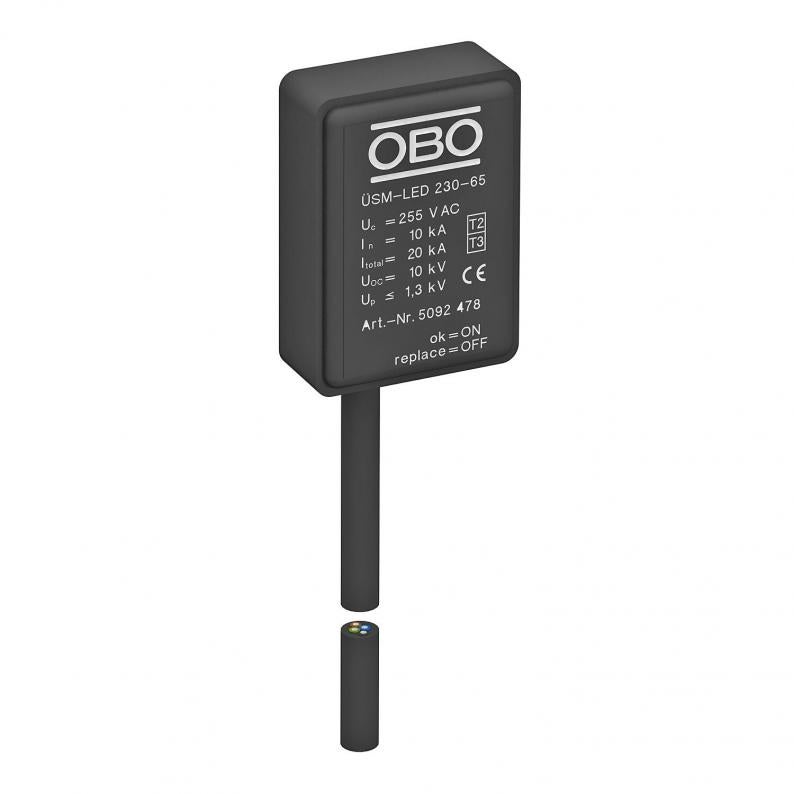

Parafoudre pour systèmes LED 230 V IP65
Type ÜSM-LED 230-65
Réf. article 5092478
EAN 4012196439034
Réf. article / Type
5092478 / ÜSM-LED 230-65
Indice de protection
IP65
Tension max. permanente CA
255 V
Modèle
1+N/PE
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Description
Parafoudre type 2+3 selon NF EN 61643-11 pour réseaux 230/400 V.
Conçu pour la protection des éclairages LED et des pilotes LED.
• Avec voyant d'état
• Ultra compact pour une intégration dans le boîtier de raccordement du mât
• IP 65 et avec câble de raccordement de 25 cm
• Circuit de protection 1+NPE avec capacité d'écoulement maximale de 20 kA
• Limitation de surtension inférieure à 1 300 V ou 1 000 V @ 5 kA
• Avec ou sans coupure de l'éclairage en cas de défaut.
Application : utilisation universelle pour tous les systèmes d'éclairage
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED
Conçu pour la protection des éclairages LED et des pilotes LED.
• Avec voyant d'état
• Ultra compact pour une intégration dans le boîtier de raccordement du mât
• IP 65 et avec câble de raccordement de 25 cm
• Circuit de protection 1+NPE avec capacité d'écoulement maximale de 20 kA
• Limitation de surtension inférieure à 1 300 V ou 1 000 V @ 5 kA
• Avec ou sans coupure de l'éclairage en cas de défaut.
Application : utilisation universelle pour tous les systèmes d'éclairage
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED
Données techniques
Caractéristiques techniques
| Type du réseau | autres |
|---|---|
| Signalisation sur l'appareil | optique |
| Indice de protection | IP65 |
| Tension continue max. (L-N) | 255 V |
| Tension continue max. (N-PE) | 255 V |
| Courant décharge nominal (8/20 μs) [L-N] | 10 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 10 kA |
| Courant de décharge maximal (8/20 μs) [L-N] | 20 kA |
| Courant de décharge maximal (8/20 μs) [N-PE] | 20 kA |
| Report d'alarme | non |
| Classe d'essais type 2 | oui |
| classe d'essais type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| fusible de puissance intégré | non |
| Niveau de protection [L-N] | ≤1,3 |
| Tension max. permanente CA | 255 V |
| Courant de décharge nominal (8/20) | 10 kA |
| Modèle | 1+N/PE |
| Type de montage | autres |
| Protection max contre les surintensités côté réseau | 16 |
| Modèle | 1+NPE |
| Résistance aux courts-circuits | non |
| Conformité ROHS | oui |
| Courant de charge nominal (borne d’entrée / de sortie) | 16 A |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| Longueur du câble de raccordement | 0,25 m |
| SPD selon CEI 61643-1 | classe II+III |
| Type selon EN 61643-11 | Type 2+3 |
| ZPF | 2→3 |
| Courant de décharge maximal (8/20 μs) | 20 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 16 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 230V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 20 kA |
|---|
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,0131 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0131 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
