Parafoudre type 1 à 1 pôle + NPE
Type MC 125-B NPE
|Réf. article 5096863
|EAN 4012195966449
Réf. article / Type
5096863 / MC 125-B NPE
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Pour réseaux TN-S et TT en tant qu'éclateur N-PE de type 1 (classe B) selon CEI 61643, pour installation à l'interface des ZPF 0 à 1 conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou DIN VDE 0185-305 partie 4.
• Conforme à VDE-AR-N 4100
• capacité de décharge 125 kA (10/350 µs)
• Incl. Capuchons enfichables pour identifier les connexions
• Niveau de protection <2,5 kV
• éclateur encapsulé sans soufflage: peut être utilisé dans les boîtiers de distributeur standard
Exemple d'application: parafoudre selon VDE-AR-N 4100 pour la zone pré-compteur.
Remarque : longueur de câble totale nécessaire comme longueur de découplage pour la protection contre les surtensions : 5 m.
• Conforme à VDE-AR-N 4100
• capacité de décharge 125 kA (10/350 µs)
• Incl. Capuchons enfichables pour identifier les connexions
• Niveau de protection <2,5 kV
• éclateur encapsulé sans soufflage: peut être utilisé dans les boîtiers de distributeur standard
Exemple d'application: parafoudre selon VDE-AR-N 4100 pour la zone pré-compteur.
Remarque : longueur de câble totale nécessaire comme longueur de découplage pour la protection contre les surtensions : 5 m.
Données techniques

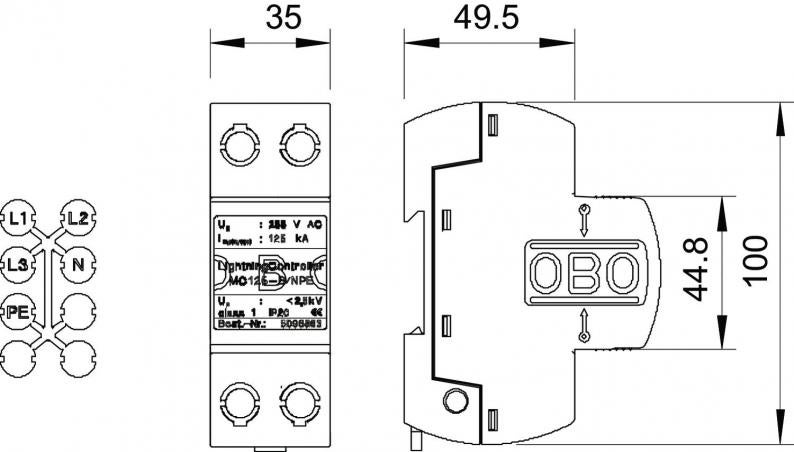

Dimensions
| Longueur | 100 mm |
|---|---|
| Largeur | 35 mm |
| Hauteur | 69 mm |
Caractéristiques techniques
| Type du réseau | autres |
|---|---|
| Coupe-feu | non |
| Signalisation sur l'appareil | aucun |
| Indice de protection | IP20 |
| Courant de foudre (10/350) [total] | 125 kA |
| Modèle testé antidéflagrant | non |
| Classe d'essais type 1 | oui |
| Report d'alarme | non |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Tension max. permanente CA | 255 V |
| Modèle | N/PE |
| Type de montage | Rail DIN 35 mm |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 0 kA |
| Modèle | 1 pôle ; 255 V |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 85 °C |
| SPD selon CEI 61643-1 | classe I |
| Type selon EN 61643-11 | Type 1 |
| ZPF | 0→1 |
| Capacité de coupure de courant de suite (eff) [N-PE] | 0,1 kA |
| Résistance aux courts-circuits | 0 kA |
| Temps de réponse | <100 ns |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 85 °C |
| Dimension | 255V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 125 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 10 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 50 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 2,4674 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 2,4674 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
