Parafoudre type 3 avec report d'alarme pour alimentation électrique à 2 pôles 12 V CA/CC
Type VF12-AC/DC-FS
|Réf. article 5097454
|EAN 4012195736561
Réf. article / Type
Tension max. permanente CA
Tension max. permanente CC
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parasurtenseur / protection fine type 3 selon EN 61643-11 avec report d'alarme
• Avec report d'alarme par contact inverseur libre de potentiel
• Compatible avec systèmes à tension continue et alternative
• Avec voyant d'état
• Avec bornes de raccordement sans vis et faciles à monter

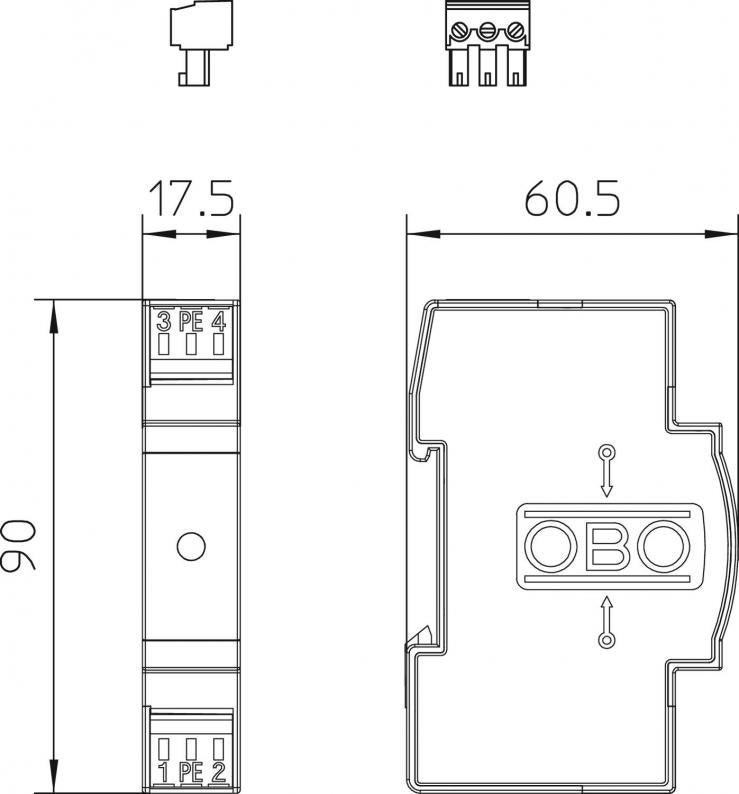

• Largeur 1 module (17,5 mm)
• Circuit en Y
Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution
• Avec report d'alarme par contact inverseur libre de potentiel
• Compatible avec systèmes à tension continue et alternative
• Avec voyant d'état
• Avec bornes de raccordement sans vis et faciles à monter
• Largeur 1 module (17,5 mm)
• Circuit en Y
Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution
Données techniques
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| Type du réseau | autres |
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Niveau de protection fil/fil | <110 V |
| Niveau de protection fil/terre | <1200 V |
| Indice de protection | IP20 |
| Report d'alarme | oui |
| classe d'essais type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 12 V |
| Niveau de protection [L-N] | 0,11 |
| Tension max. permanente CA | 13,5 V |
| Tension max. permanente CC | 18 V |
| Courant de décharge nominal (8/20) | 0,7 kA |
| Modèle | 2 |
| Type de montage | Rail DIN 35 mm |
| Protection max contre les surintensités côté réseau | 20 |
| Conformité ROHS | oui |
| Courant de charge nominal (borne d’entrée / de sortie) | 20 A |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe III |
| Type selon EN 61643-11 | Type 3 |
| ZPF | 2→3 |
| Courant de décharge maximal (8/20 μs) | 2 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 20 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 12V |
Possibilités de raccordement
| Report d'alarme | Contact inverseur |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 0,14 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2,5 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,2987 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,2987 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
(2)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Indice de protection
Tension max. permanente CA
Tension max. permanente CC
Modèle
Réf. article
VF12-AC/DC-FS
IP20
13,5
18
2
5097454
VF24-AC/DC-FS
IP20
34
46
2
5097820
VF48-AC/DC-FS
IP20
60
80
2
5097822
Tension max. permanente CA
Tension max. permanente CC
VF12-AC/DC-FS
Réf. article
5097454
Indice de protection
IP20
Tension max. permanente CA
13,5
Tension max. permanente CC
18
Modèle
2
VF24-AC/DC-FS
Réf. article
5097820
Indice de protection
IP20
Tension max. permanente CA
34
Tension max. permanente CC
46
Modèle
2
VF48-AC/DC-FS
Réf. article
5097822
Indice de protection
IP20
Tension max. permanente CA
60
Tension max. permanente CC
80
Modèle
2
