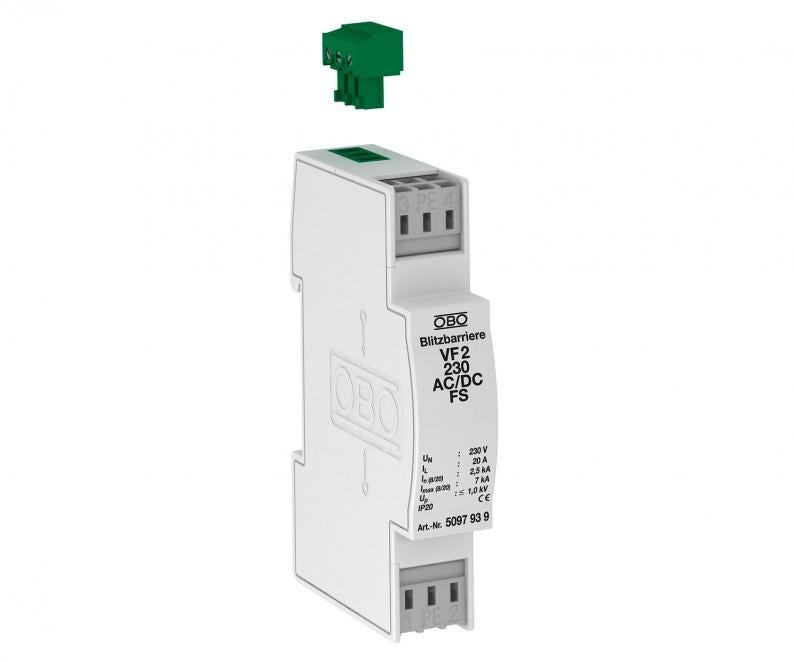

Parafoudre type 3 avec report d'alarme sans courant de fuite, pour alimentation électrique à 2 pôles 230 V CA/CC

Type VF2-230-AC/DC-FS

Réf. article 5097939

EAN 4012195578260

Fiche technique (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5097939 / VF2-230-AC/DC-FS

Indice de protection

IP20

Tension max. permanente CA

255 V

Tension max. permanente CC

350 V

Unité de vente minimale : 1 Pièce

Pièce

Description

Parasurtenseur / protection fine type 3 selon NF EN 61643-11 avec report d'alarme, sans courant de fuite

• Avec report d'alarme par contact inverseur libre de potentiel pour la surveillance du fonctionnement

• Avec bornes de raccordement sans vis et faciles à monter

• Largeur 1 module (17,5 mm)

• Circuit en Y

Application : utilisation universelle sur rail profilé de 35 mm.

Données techniques

Caractéristiques techniques

Nombre de pôles	3
Type du réseau	autres
Coupe-feu	non
Signalisation sur l'appareil	aucun
Niveau de protection fil/fil	< 1000 V
Niveau de protection fil/terre	< 1400 V
Indice de protection	IP20
Report d'alarme	oui
classe d'essais type 3	oui
Niveau de protection [L-N]	≤1000
Tension max. permanente CA	255 V
Tension max. permanente CC	350 V
Courant de décharge nominal (8/20)	2,5 kA
Type de montage	Rail DIN 35 mm
Conformité ROHS	oui
Courant de charge nominal (borne d’entrée / de sortie)	20 A
Température de service min.	-40 °C
Température de service max.	80 °C
SPD selon CEI 61643-1	classe III
Type selon EN 61643-11	Type 3
ZPF	2→3
Courant de décharge maximal (8/20 μs)	7 kA
Temps de réponse	<25 ns
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	230V AC

Possibilités de raccordement

Report d'alarme	Contact à ouverture
Section de conducteur rigide (unifilaire/multifilaire) min.	0,14 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	2,5 mm²

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,602 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,602 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
