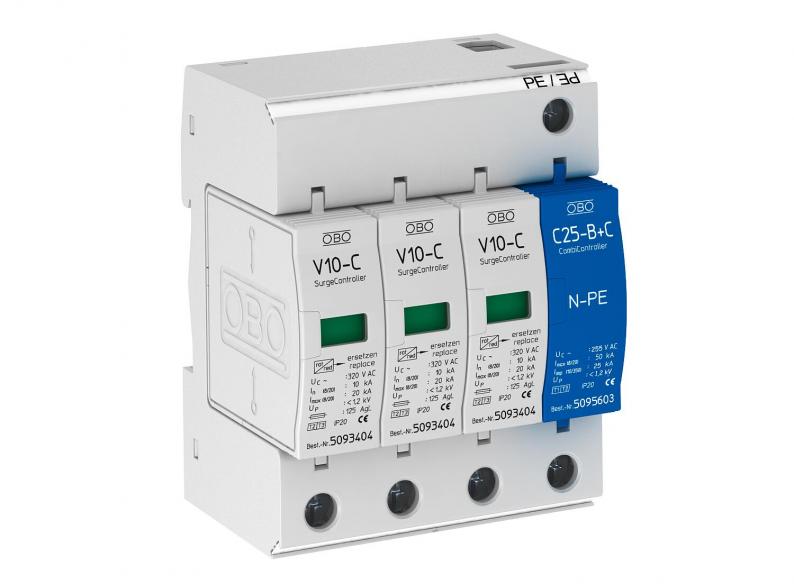

Parafoudre V10, à 3 pôle + NPE 320 V
Type V10-C 3+NPE-320
|Réf. article 5094924
|EAN 4012195363934
Réf. article / Type
5094924 / V10-C 3+NPE-320
Indice de protection
IP20
Tension max. permanente CA
320 V
Modèle
3+N/PE
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parasurtenseur de type 2+3
• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Convient aux systèmes de réseau TN-S et TT
• Avec dispositif de coupure thermodynamique
• Avec indicateur visuel de défaut
• Grande capacité de conduction du courant avec une longue durée de vie
• Raccordements marqués
Exemple d'application : bâtiments résidentiels, maisons unifamiliales
• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Convient aux systèmes de réseau TN-S et TT
• Avec dispositif de coupure thermodynamique
• Avec indicateur visuel de défaut
• Grande capacité de conduction du courant avec une longue durée de vie
• Raccordements marqués
Exemple d'application : bâtiments résidentiels, maisons unifamiliales
Données techniques
Caractéristiques techniques
| Type du réseau | autres |
|---|---|
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant décharge nominal (8/20 μs) [L-N] | 10 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 30 kA |
| Report d'alarme | non |
| Classe d'essais type 2 | oui |
| Tension nominale CA (50 / 60 Hz) | 320 V |
| Tension max. permanente CA | 320 V |
| Courant de décharge nominal (8/20) | 10 kA |
| Modèle | 3+N/PE |
| Type de montage | Rail DIN 35 mm |
| Protection max contre les surintensités côté réseau | 125 |
| Modèle | 3+NPE |
| Type de réseau TN | oui |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Conformité ROHS | sauf |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe II+III |
| Type selon EN 61643-11 | Type 2+3 |
| ZPF | 1→3 |
| Courant de décharge maximal (8/20 μs) | 20 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 125 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 320V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 40 kA |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,9841 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,9841 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
