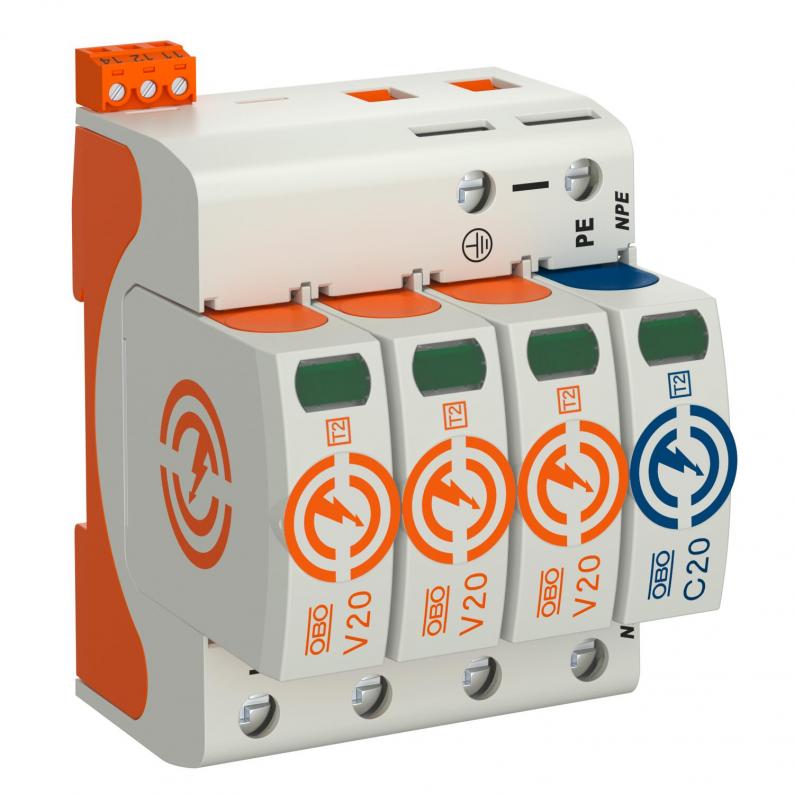

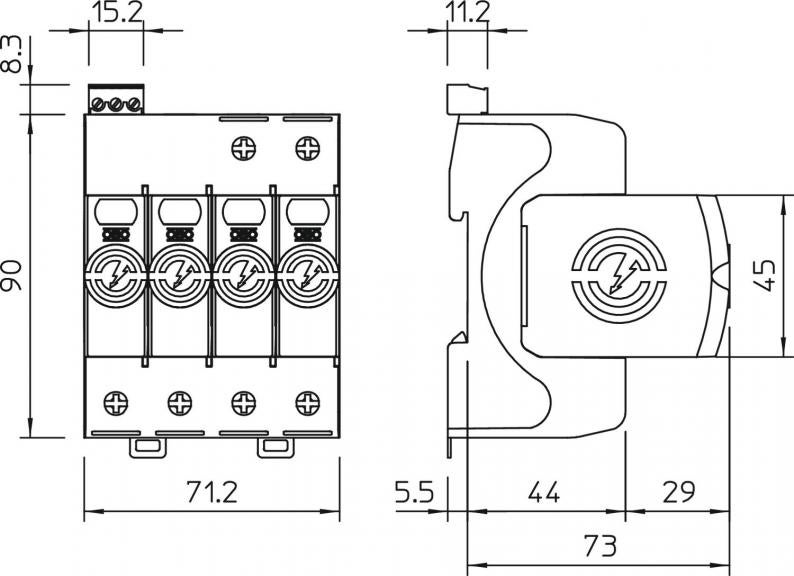

Parafoudre V20, 3+NPE, avec report d'alarme, 280 V
Type V20-3+NPE+FS-280
|Réf. article 5095333
|EAN 4012196163427
Réf. article / Type
Tension max. permanente CA
Modèle
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre type 2
• Pour la liaison équipotentielle de protection contre les surtensions selon NF C 15 100 (IEC 60364-4-44)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance
• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage avec protection contre les vibrations et codage de tension
• Plastique retardateur de la flamme selon UL 94 V-0
• Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme
Application : liaison équipotentielle dans les tableaux généraux et divisionnaires.
• Pour la liaison équipotentielle de protection contre les surtensions selon NF C 15 100 (IEC 60364-4-44)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance
• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage avec protection contre les vibrations et codage de tension
• Plastique retardateur de la flamme selon UL 94 V-0
• Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme
Application : liaison équipotentielle dans les tableaux généraux et divisionnaires.
Données techniques
Caractéristiques techniques
| Nombre de pôles | 4 |
|---|---|
| Type du réseau | autres |
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Tension continue max. (L-N) | 280 V |
| Tension continue max. (N-PE) | 255 V |
| Courant décharge nominal (8/20 μs) [L-N] | 20 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 40 kA |
| Matériau boîtier pour composants de protection contre les surtensions | PA UL 94 V-0 |
| Courant de décharge maximal (8/20 μs) [L-N] | 40 kA |
| Courant de décharge maximal (8/20 μs) [N-PE] | 60 kA |
| Report d'alarme | oui |
| Classe d'essais type 2 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| fusible de puissance intégré | non |
| Niveau de protection [L-N] | ≤1,3 |
| Tension max. permanente CA | 280 V |
| Courant de décharge nominal (8/20) | 20 kA |
| Modèle | 3+N/PE |
| Type de montage | Rail DIN 35 mm |
| Protection max contre les surintensités côté réseau | 160 A gL/gG |
| Tension résiduelle [L-N] @ 5 kA | 1 kV |
| Puissance de commutation CA | 230 V; 0,5 A |
| Puissance de commutation CC | 230 V; 0,1 A / 75 V; 0,5 A |
| Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau | 50 kA eff |
| Tension résiduelle [L-N] @ 1 kA | 0,8 kV |
| Tension TOV [L-N] - withstand mode - 5 s | 335 V |
| Tension TOV [L-N] - fail safe mode - 120 min | 440 V |
| Tension TOV [N-PE] - withstand mode - 200 ms | 1200 V |
| Type selon UL1449 | Type 4 |
| Écartement minimal | 1,5 mm |
| Homologations | NF, KEMA, UL, ÖVE |
| Résistance aux courts-circuits | oui |
| Type de réseau TN | oui |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| Couple de serrage | 4 Nm |
| SPD selon CEI 61643-1 | classe II |
| Type selon EN 61643-11 | Type 2 |
| Courant de décharge maximal (8/20 μs) | 40 kA |
| Capacité de coupure de courant de suite (eff) [N-PE] | 0,1 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 160 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 280V |
| Humidité de l’air max. | 95 % |
| Humidité de l’air min. | 5 % |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 1,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 35 mm² |
| Report d'alarme | Contact inverseur |
| Section de raccordement des bornes FM min. | 0,5 mm² |
| Section de raccordement des bornes FM max. | 1,5 mm² |
| Section de raccordement des bornes FM min. | 21 AWG |
| Section de raccordement des bornes FM max. | 16 AWG |
| Courant de décharge maximal (8/20 µs) [total] | 60 kA |
| Section de conducteur flexible (à fils de faible diamètre) min. | 16 AWG |
| Section de conducteur flexible (à fils de faible diamètre) max. | 2 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 1,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 16 AWG |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2 AWG |
| Niveau de protection commun [L-PE] | 1,5 kV |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 1,8529 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,8529 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
(2)
Certificats (3)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (2)
Variantes
Type
Indice de protection
Tension max. permanente CA
Modèle
Réf. article
V20-1+NPE+FS-280
IP20
280
1+N/PE
5095331
V20-2+NPE+FS-280
IP20
280
2+N/PE
5095332
V20-3+NPE+FS-280
IP20
280
3+N/PE
5095333
Modèle
V20-1+NPE+FS-280
Réf. article
5095331
Indice de protection
IP20
Tension max. permanente CA
280
Modèle
1+N/PE
V20-2+NPE+FS-280
Réf. article
5095332
Indice de protection
IP20
Tension max. permanente CA
280
Modèle
2+N/PE
V20-3+NPE+FS-280
Réf. article
5095333
Indice de protection
IP20
Tension max. permanente CA
280
Modèle
3+N/PE
