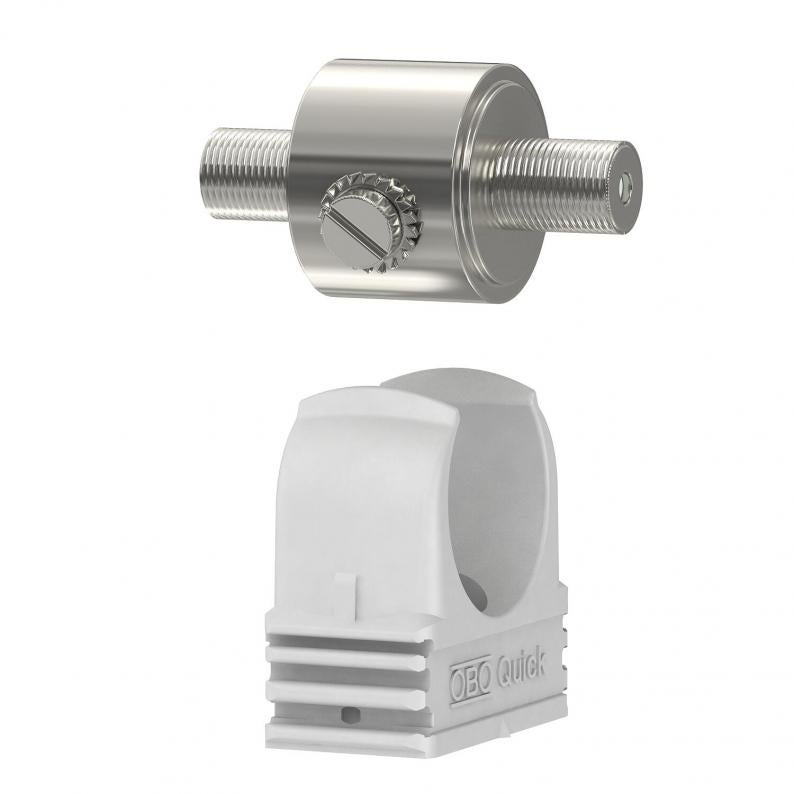

Parasurtenseur coaxial F : femelle/femelle
Type DS-F W/W
Réf. article 5093272
EAN 4012195022619
Réf. article / Type
Tension max. permanente CA
Tension max. permanente CC
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Protection coaxiale pour câbles de données
• Protection de base
• Grande capacité d'écoulement de courant impulsionnel 2 x 2,5 kA (10/350)
• Montage facile, m = connecteur mâle, w = connecteur femelle
• Différentes combinaisons de connecteurs
• Avec connecteur F
• Comportement optimisé en transmission
• Collier Quick OBO M25 inclus pour une installation facile
Application : protection d'installations TV et SAT, multi-switches, récepteurs et DVB-T(2)
• Protection de base
• Grande capacité d'écoulement de courant impulsionnel 2 x 2,5 kA (10/350)
• Montage facile, m = connecteur mâle, w = connecteur femelle
• Différentes combinaisons de connecteurs
• Avec connecteur F
• Comportement optimisé en transmission
• Collier Quick OBO M25 inclus pour une installation facile
Application : protection d'installations TV et SAT, multi-switches, récepteurs et DVB-T(2)
Données techniques
Caractéristiques techniques
| Nombre de pôles | 1 |
|---|---|
| Affaiblissement de réflexion | ≥14 dB |
| Impédance caractéristique | 75 Ω |
| Contact de télécommunication | non |
| Signalisation sur l'appareil | aucun |
| Connectique | SAT-F |
| Niveau de protection fil/fil | <800 V |
| Niveau de protection fil/terre | <800 V |
| Indice de protection | IP40 |
| Norme de contrôle | CEI 61643-21 |
| Capacité (ligne/ligne) | <10 pF |
| Capacité (ligne/terre) | <20 pF |
| Modèle testé antidéflagrant | non |
| Résistance d’isolation | >1 GΩ |
| Raccordement du blindage disponible | oui |
| Raccordement du blindage | direct |
| Résistance au courant de choc fil - fil | C2: 10 kV / 5 kA (8/20µs) |
| Résistance au courant de choc fil - terre | C2: 10 kV / 5 kA (8/20µs) |
| Courant de choc de décharge total (10/350) | D1: 2 kA |
| Courant de décharge total (8/20) | 10 kA |
| Courant de charge nominal CC | 5 A |
| Courant de charge nominal CA | 3,5 A |
| Supervision de parafoudre | non |
| Tension max. permanente CA | 130 V |
| Tension max. permanente CC | 185 V |
| Fréquence limite | 3400 MHz |
| SPD selon CEI 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| Niveau de protection | <800 V |
| Conformité ROHS | oui |
| ZPF | 0→2 |
| Courant de choc de décharge | 1 kA |
| Affaiblissement d’insertion (insertion loss) | ≤0,9 dB |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 130V |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1413 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1413 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
