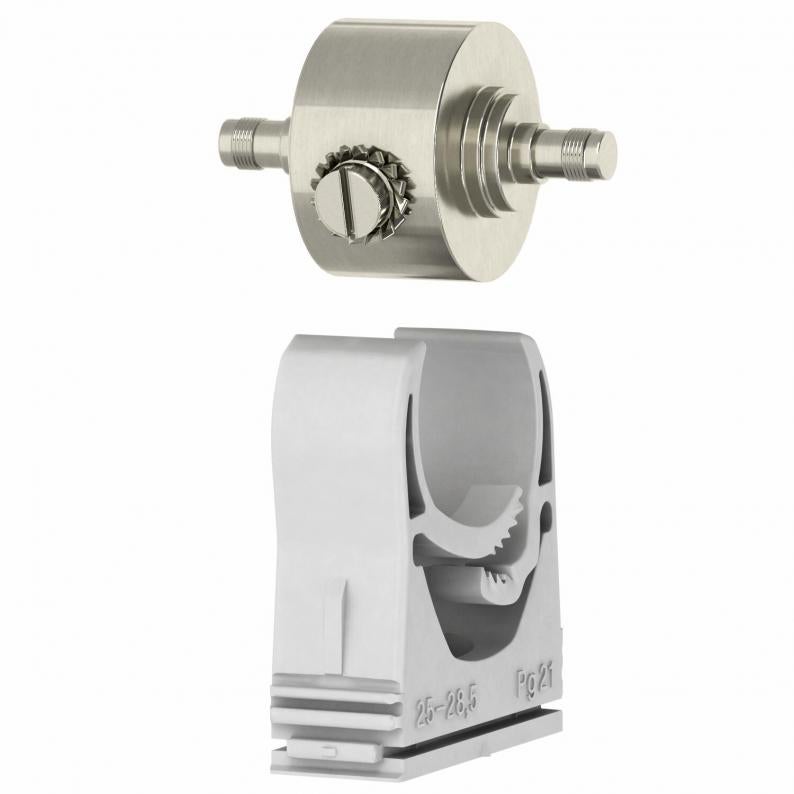

Parasurtenseur coaxial SMA : femelle/femelle

Type DS-SMA W/W

Réf. article 5093277

EAN 4012195867050

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5093277 / DS-SMA W/W

Nombre de pôles

Connectique

SMA

Tension max. permanente CA

130 V

Tension max. permanente CC

185 V

Unité de vente minimale : 1 Pièce

Pièce

Description

Protection coaxiale pour câbles de données

• Grande capacité d'écoulement de courant impulsionnel 2 x 2,5 kA (10/350)
• Montage facile, m = connecteur mâme, w = connecteur femelle
• Comportement optimisé en transmission
• Garantie 5 ans
• Avec connecteur SMA
• Collier Multi-Quick OBO 25-28 inclus pour une installation facile
• Technologie 50 Ω

Application : technologie radio et données avec connecteur SMA

Données techniques

Caractéristiques techniques

Nombre de pôles	1
Affaiblissement de réflexion	≥14 dB
Impédance caractéristique	50 Ω
Contact de télécommunication	non
Signalisation sur l'appareil	aucun
Connectique	SMA
Niveau de protection fil/fil	<800 V
Niveau de protection fil/terre	<800 V
Indice de protection	IP40
Norme de contrôle	CEI 61643-21
Capacité (ligne/ligne)	<10 pF
Capacité (ligne/terre)	<10 pF
Modèle testé antidéflagrant	non
Résistance d’isolation	>1 GΩ
Raccordement du blindage disponible	oui
Raccordement du blindage	direct
Résistance au courant de choc fil - fil	C2: 10 kV / 5 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 10 kV / 5 kA (8/20µs)
Courant de choc de décharge total (10/350)	5 kA
Courant de décharge total (8/20)	10 kA
Courant de charge nominal CC	10 A
Courant de charge nominal CA	7 A
Supervision de parafoudre	non
Tension max. permanente CA	130 V
Tension max. permanente CC	185 V
Fréquence limite	3700 MHz
SPD selon CEI 61643-21	Classe I+II / D1+C2
Kategorie	Type 1+2 / D1+C2
Niveau de protection	<800 V
Conformité ROHS	oui
ZPF	0→2
Courant de choc de décharge	2,5 kA
Affaiblissement d’insertion (insertion loss)	≤0,2 dB
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C

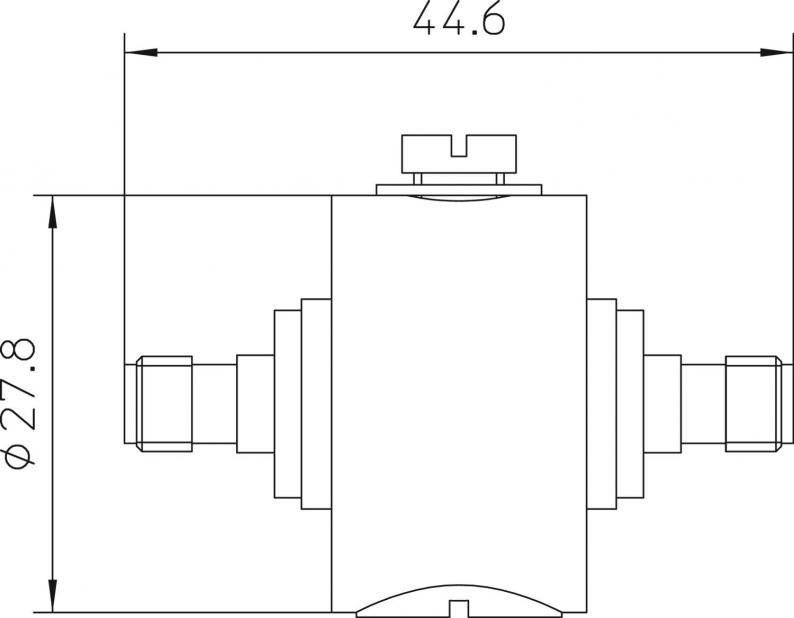

Dimension	130V

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,1077 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,1077 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
