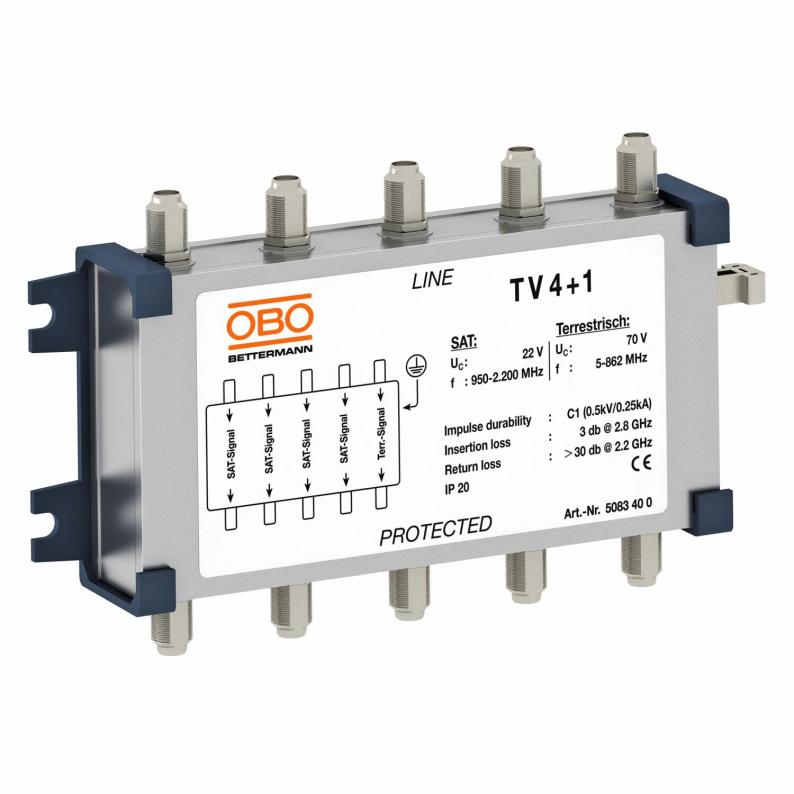

Parasurtenseur coaxiale pour câbles SAT et câbles Multiswitches

Type TV 4+1

Réf. article 5083400

EAN 4012195022978

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5083400 / TV 4+1

Nombre de pôles

Connectique

SAT-F

Tension max. permanente CA

130 V

Tension max. permanente CC

185 V

Unité de vente minimale : 1 Pièce

Pièce

Description

Protection coaxiale pour câbles de données de systèmes de réception TV

• Protection de quatre câbles SAT max

• Protection d'un câble terrestre par ex DVB-T.

• Montage facile à l'aide des vis et du support

• Avec connecteur F

• Comportement optimisé en transmission pour technologie 75 Ohm.

Application : protection des installations TV et SAT, des multiswitches, des récepteurs et récepteurs DVB-T

Données techniques

Caractéristiques techniques

Nombre de pôles	5
Affaiblissement de réflexion	>30 dB
Tension continue max. Uc \| entrées SAT	22 V
Tension continue max. Uc \| entrée terrestre	70 V
Courant décharge nominal \| entrées SAT	300 A
Onde \| entrée terrestre	1
Niveau de protection \| entrées SAT pour In	<45 V
Niveau de protection \| entrée terrestre pour In	<500 V
Impédance caractéristique	75 Ω
Contact de télécommunication	non
Signalisation sur l'appareil	aucun
Connectique	SAT-F
Niveau de protection fil/fil	<800 V
Niveau de protection fil/terre	<800 V
Indice de protection	IP10
Norme de contrôle	CEI 61643-21
Capacité (ligne/ligne)	<500 pF
Capacité (ligne/terre)	<500 pF
Mise à la terre par :	Circuit de raccordement
Modèle testé antidéflagrant	non
Résistance d’isolation	>1 GΩ
Raccordement du blindage disponible	oui
Raccordement du blindage	direct
Résistance au courant de choc fil - fil	C2: 10 kV / 5 kA (8/20µs)
Résistance au courant de choc fil - terre	C2: 10 kV / 5 kA (8/20µs)
Courant de choc de décharge total (10/350)	5 kA
Courant de décharge total (8/20)	0,5 kA
Courant de charge nominal CC	2 A
Courant de charge nominal CA	1,4 A
Supervision de parafoudre	non
Tension max. permanente CA	130 V
Tension max. permanente CC	185 V
Fréquence limite	2800 MHz
Modèle	Protection fine
SPD selon CEI 61643-21	Classe II+III / C2+C1
Kategorie	Type 2+3 / C2+C1
Niveau de protection	<800 V
Conformité ROHS	sauf
ZPF	1→3
Courant de choc de décharge	2,5 kA
Temps de réponse	<1 ns
Affaiblissement d’insertion (insertion loss)	≤3 dB
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C

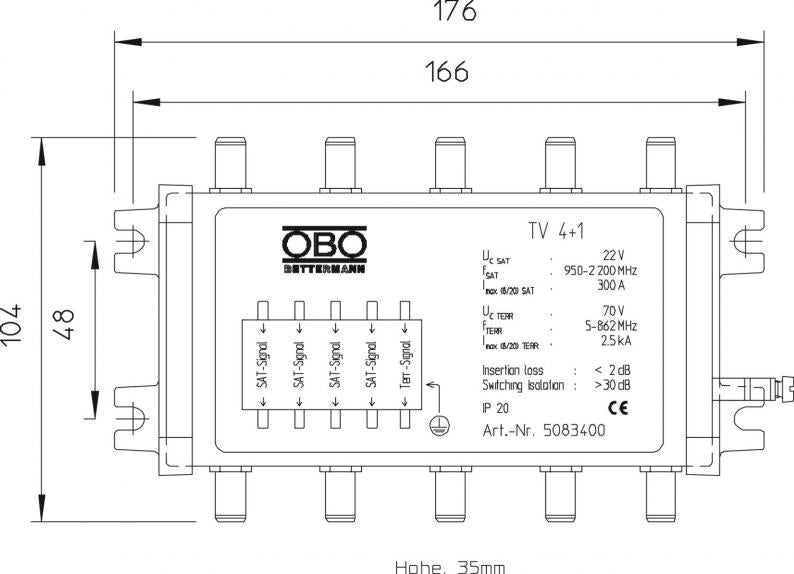

Dimension	70V

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte	1,1222 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	1,1222 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
