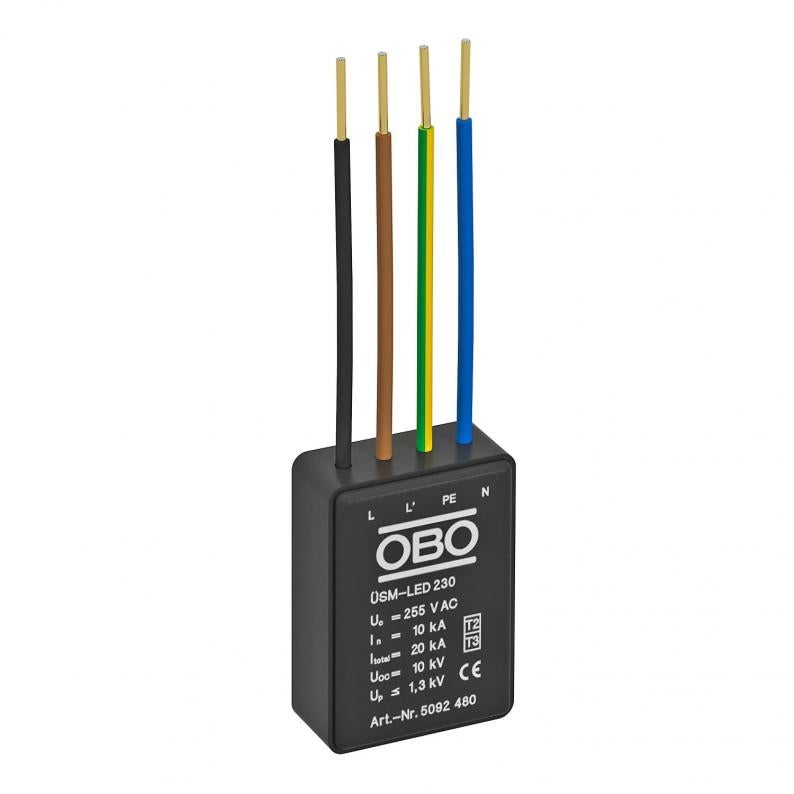

Parasurtenseur pour systèmes LED 230 V

Type ÜSM-LED 230

Réf. article 5092480

EAN 4012196035441

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5092480 / ÜSM-LED 230

Indice de protection

IP20

Tension max. permanente CA

255 V

Modèle

1+N/PE

Unité de vente minimale : 1 Pièce

Pièce

Description

Parafoudre type 2+3 selon NF EN 61643-11 pour réseaux 230/400 V.

Conçu pour la protection des éclairages LED.

• Avec voyant d'état

• Ultra compact pour une intégration en bas de mât ou dans la tête d'éclairage

• Circuit de protection 1+NPE avec capacité d'écoulement maximale de 20 kA

• Limitation de surtension inférieure à 1 300 V ou 1 000 V @ 5 kA

• Avec ou sans coupure de l'éclairage en cas de défaut.

Application : utilisation universelle pour tous les systèmes d'éclairage.
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED

Données techniques

Caractéristiques techniques

Type du réseau	autres
Signalisation sur l'appareil	optique
Indice de protection	IP20
Tension continue max. (L-N)	255 V
Tension continue max. (N-PE)	255 V
Courant décharge nominal (8/20 μs) [L-N]	10 kA
Courant de décharge nominal (8/20 μs) [N-PE]	10 kA
Courant de décharge maximal (8/20 μs) [L-N]	20 kA
Courant de décharge maximal (8/20 μs) [N-PE]	20 kA
Report d'alarme	non
Classe d'essais type 2	oui
classe d'essais type 3	oui
Tension nominale CA (50 / 60 Hz)	230 V
fusible de puissance intégré	non
Niveau de protection [L-N]	≤1,3
Tension max. permanente CA	255 V
Courant de décharge nominal (8/20)	10 kA
Modèle	1+N/PE
Type de montage	autres
Protection max contre les surintensités côté réseau	16
Modèle	1+NPE
Conformité ROHS	oui
Courant de charge nominal (borne d’entrée / de sortie)	16 A
Température de service min.	-40 °C
Température de service max.	80 °C
Longueur du câble de raccordement	0,09 m
SPD selon CEI 61643-1	classe II+III
Type selon EN 61643-11	Type 2+3
ZPF	1→3
Courant de décharge maximal (8/20 μs)	20 kA
Temps de réponse	<25 ns
Calibre de fusible maximum	16 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	230V

Possibilités de raccordement

Courant de décharge maximal (8/20 µs) [total]	20 kA

Données environnementales

Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,0251 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,0251 kg CO₂e
Date de détermination valeur CO2	2025-05-21T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
