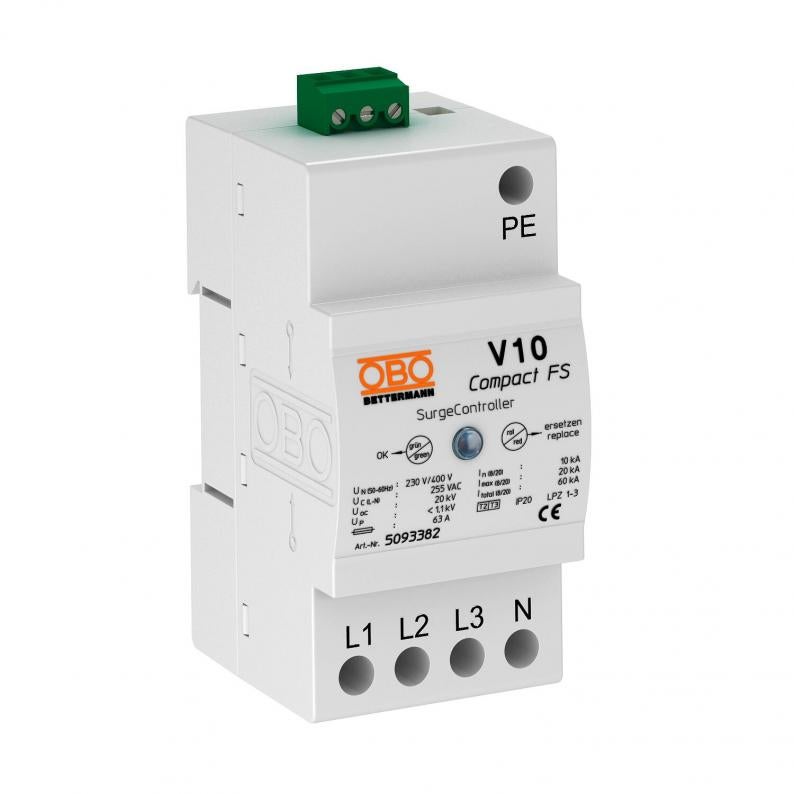

Parasurtenseur V10 Compact avec report d'alarme 255 V
Type V10 COMPACT-FS
Réf. article 5093382
EAN 4012196098583
Réf. article / Type
5093382 / V10 COMPACT-FS
Indice de protection
IP20
Tension max. permanente CA
255 V
Modèle
3+N/PE
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre type 2+3 compact
• Protection contre les surtensions dans tableaux divisionnaires selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 60 kA (8/20) au total
• Solution 3+1 intégrée sur une largeur de modules de 45 mm pour réseaux TN et TT
• Varistance haute performance
• Avec dispositif de coupure thermique et dynamique et affichage des fonctions
• Version ...-FS avec contact sec inverseur pour signalisation à distance
Application : sous-circuits et distribution par étage ainsi que protection d'appareils triphasés.
• Protection contre les surtensions dans tableaux divisionnaires selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 60 kA (8/20) au total
• Solution 3+1 intégrée sur une largeur de modules de 45 mm pour réseaux TN et TT
• Varistance haute performance
• Avec dispositif de coupure thermique et dynamique et affichage des fonctions
• Version ...-FS avec contact sec inverseur pour signalisation à distance
Application : sous-circuits et distribution par étage ainsi que protection d'appareils triphasés.
Données techniques
Caractéristiques techniques
| Type du réseau | autres |
|---|---|
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Courant de décharge maximal (8/20 μs) [N-PE] | 60 kA |
| Report d'alarme | oui |
| Classe d'essais type 2 | oui |
| classe d'essais type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| fusible de puissance intégré | non |
| Niveau de protection [L-N] | ≤1,1 |
| Tension max. permanente CA | 255 V |
| Courant de décharge nominal (8/20) | 10 kA |
| Modèle | 3+N/PE |
| Type de montage | Rail DIN 35 mm |
| Convient pour application extérieur | non |
| Protection max contre les surintensités côté réseau | 63 A gL/gG |
| Modèle | 3+NPE |
| Type de réseau TN | oui |
| Type de réseau TN-C-S | oui |
| Type de réseau TN-S | oui |
| Type de réseau TT | oui |
| Conformité ROHS | sauf |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe II+III |
| Type selon EN 61643-11 | Type 2+3 |
| ZPF | 1→3 |
| Courant de décharge maximal (8/20 μs) | 20 kA |
| Capacité de coupure de courant de suite (eff) [N-PE] | 10 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 63 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 255V |
Possibilités de raccordement
| Section de conducteur flexible (à fils de faible diamètre) min. | 2,5 mm² |
|---|---|
| Section de conducteur flexible (à fils de faible diamètre) max. | 10 mm² |
| Report d'alarme | Contact inverseur |
| Courant de décharge maximal (8/20 µs) [total] | 60 kA |
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 10 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,06 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,06 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
