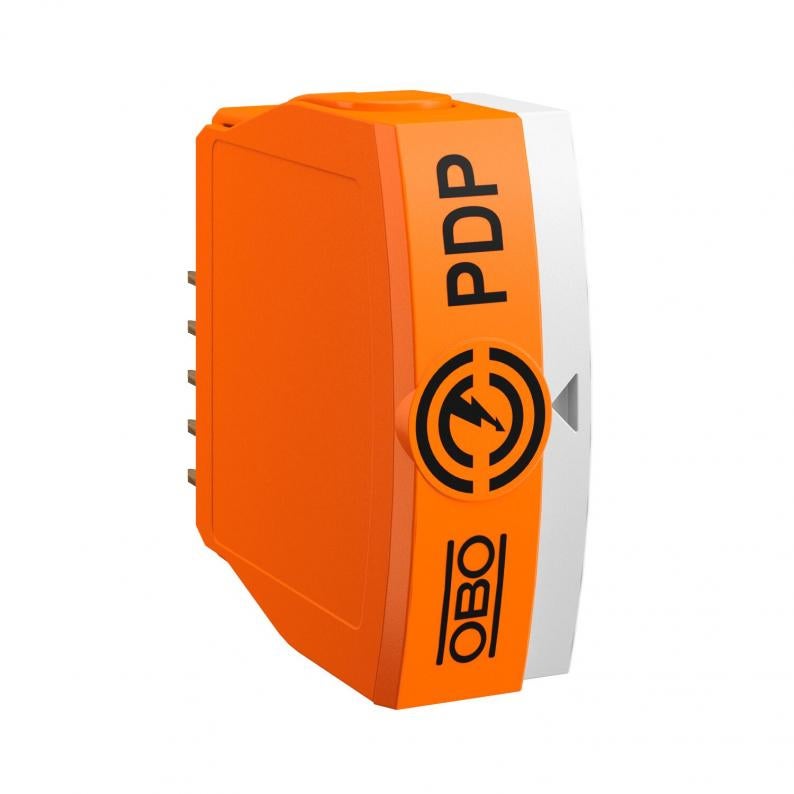

PDP cover, 2-pin, with OS, 5 V
Type PDP-P-2-5-OS
|Réf. article 5080422
|EAN 4012196745937
Réf. article / Type
Tension max. permanente CA
Tension max. permanente CC
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Upper part, plug-in data cable protection, type 1+2/D1+C2, for use in measurement, control and regulation technology
• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling
Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.
• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling
Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.
Données techniques
Dimensions
| Longueur | 51 mm |
|---|---|
| Largeur | 17,5 mm |
| Hauteur | 46 mm |
Caractéristiques techniques
| Résistance longitudinale | 1.2 ± 5% |
|---|---|
| Signalisation sur l'appareil | aucun |
| Connectique | Borne |
| Indice de protection | IP20 |
| Norme de contrôle | CEI 61643-21 |
| Résistance série par voie | 1,2 Ω ± 5% |
| Courant de décharge nominal In selon C2 (total) | 20 kA |
| Capacité (ligne/ligne) | ≤30 pF |
| Capacité (ligne/terre) | ≤30 pF |
| Mise à la terre par : | Circuit de raccordement/rail DIN |
| Montage Entrée/sortie | Bornes à vis |
| Raccordement du blindage disponible | oui |
| Raccordement du blindage | direct |
| Résistance au courant de choc fil - fil | 10 kV / 5 kA |
| Résistance au courant de choc fil - terre | 10 kV / 5 kA |
| Courant de choc de décharge total (10/350) | 2,5 kA |
| Courant de décharge total (8/20) | 20 kA |
| Courant de charge nominal CC | 0,6 A |
| Courant de charge nominal CA | 0,425 A |
| Tension max. permanente CA | 4,2 V |
| Tension max. permanente CC | 6 V |
| Courant de décharge nominal (8/20) | 10 kA |
| Fréquence limite | 100 MHz |
| SPD selon CEI 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| Conformité ROHS | oui |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| ZPF | 0→2 |
| Courant de choc de décharge | 2,5 kA |
| Affaiblissement d’insertion (insertion loss) | ≤3 dB |
| Section de raccordement rigide max. | 2,5 mm² |
| Section de raccordement multifilaire min. | 0,14 mm² |
| Section de raccordement multifilaire max. | 2,5 mm² |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 5V |
Possibilités de raccordement
| Section de raccordement rigide min. | 0,14 mm² |
|---|---|
| Section de raccordement flexible min. | 0,14 mm² |
| Section de raccordement flexible max. | 1,5 mm² |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,4093 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,4093 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Instructions et aides (3)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Connectique
Tension max. permanente CA
Tension max. permanente CC
Réf. article
PDP-P-2-5-OS
Borne
4,2
6
5080422
PDP-P-2-12-OS
Borne
12
16
5080424
PDP-P-2-24-OS
Borne
21
30
5080426
PDP-P-2-48-OS
Borne
37
52
5080428
Tension max. permanente CA
Tension max. permanente CC
PDP-P-2-5-OS
Réf. article
5080422
Connectique
Borne
Tension max. permanente CA
4,2
Tension max. permanente CC
6
PDP-P-2-12-OS
Réf. article
5080424
Connectique
Borne
Tension max. permanente CA
12
Tension max. permanente CC
16
PDP-P-2-24-OS
Réf. article
5080426
Connectique
Borne
Tension max. permanente CA
21
Tension max. permanente CC
30
PDP-P-2-48-OS
Réf. article
5080428
Connectique
Borne
Tension max. permanente CA
37
Tension max. permanente CC
52
