Pendard IS 8
Type IS 8 K 20 FT
|Réf. article 6361021
|EAN 4012196196333
Réf. article / Type
Longueur
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Pendard en I avec semelle soudée. Fixation sur plafonds en béton horizontaux et IPN horizontaux.
Sur le pendard type IS 8 K, il est possible de fixer d'un côté ou des 2 côtés des consoles type AS 15, AS 30 et AS 55. La hauteur des consoles peut être réglée en continu.
Données techniques

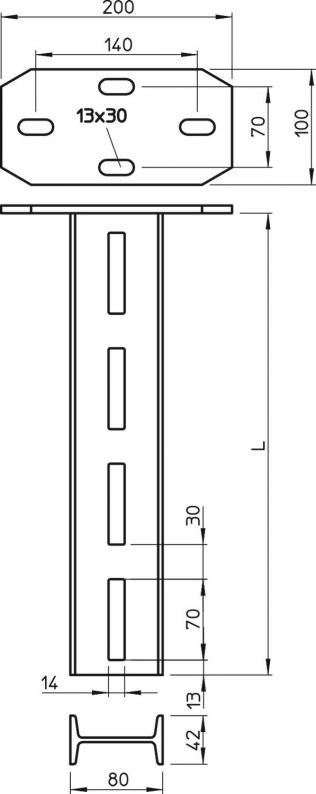

Dimensions
| Longueur | 200 mm |
|---|---|
| Largeur | 80 mm |
| Hauteur | 42 mm |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Ouverture | 70 mm |
| Épaisseur du matériau | 4 mm |
| Largeur de l'orifice | 14 mm |
| avec denture | non |
| Modèle | Profilé en I |
| Conformité ROHS | oui |
| Résistance maximale à la traction | 50 kN |
| Longueur de console 200 | 9,6 kN |
| Longueur de console 400 | 7 kN |
| Longueur de console: 600 | 5 kN |
| Dimension | 80x42x200 |
| Surface | galvanisé à chaud par trempage |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série IS 8 K |
Déflexion de l'extrémité du pendard avec charge autorisée
Charge de console autorisée en kN sans charge d'homme
Longueur de console en mm
Courbe de charge avec longueurs de montant en mm
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 4,4898 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 4,4898 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Accessoires
Accessoires de montage
Article
Type
Réf. article
Quantité
Réf. article 6018300
Raccord pour montant en I VIS 8 FTType
VIS 8 FT
Unité de vente minimale : 10 Pièce
10Pièce
Pièce
Réf. article 6338519
Embout de protectionType
IS 8 KS OR
Unité de vente minimale : 20 Pièce
20Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (5)
Certificats (1)
Instructions et aides (2)
Images du produit (2)
Téléchargements de données 3D (2)
Variantes
Type
Longueur
Couleur
Réf. article
IS 8 K 20 FT
200
zinc
6361021
IS 8 K 30 FT
300
zinc
6361056
IS 8 K 40 FT
400
zinc
6361072
IS 8 K 50 FT
500
zinc
6361099
IS 8 K 60 FT
600
zinc
6361110
IS 8 K 70 FT
700
zinc
6361137
IS 8 K 80 FT
800
zinc
6361153
IS 8 K 90 FT
900
zinc
6361188
IS 8 K 100 FT
1000
zinc
6361218
IS 8 K 110 FT
1100
zinc
6361234
IS 8 K 120 FT
1200
zinc
6361250
IS 8 K 130 FT
1300
zinc
6361277
IS 8 K 140 FT
1400
zinc
6361293
IS 8 K 150 FT
1500
zinc
6361315
IS 8 K 160 FT
1600
zinc
6361331
IS 8 K 170 FT
1700
zinc
6361366
IS 8 K 180 FT
1800
zinc
6361382
IS 8 K 200 FT
2000
zinc
6361420
IS 8 K 300 FT
3000
zinc
6361692
