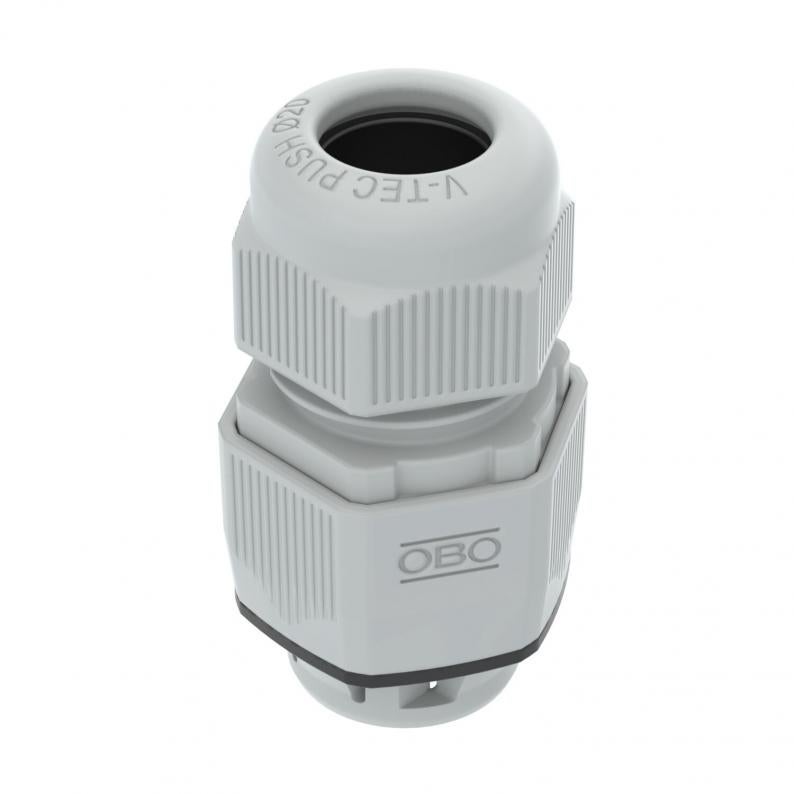

Plug-in cable gland V-TEC Push® M20
Type V-TEC PUSH M20
Réf. article 2022090
EAN 4012197510039
Réf. article / Type
Unité de vente minimale : 25 Pièce
25Pièce
Pièce
Description
Cable gland V-TEC PUSH® with patented snap-in system and metal spring for use in, for example, junction boxes, housings or distributor cabinets in private and industrial applications. Single-sided plug-in, screwless fastening, no locknut required. Can be removed again with the enclosed dismantling tool. Suitable for wall thicknesses from 1–3 mm. With strain relief and integrated sealing lip, tested according to DIN EN 62444. Protection rating IP66. Can be used between –20 °C and +65 °C.
Données techniques
Caractéristiques techniques
| Anti-chocs | non |
|---|---|
| Sans halogène | oui |
| Renforcé par fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | oui |
| Indice de protection | IP66 |
| Pour zone explosive | sans |
| Protection antiflexion | non |
| Avec contre-écrou | non |
| Bague d'étanchéité à usage multiple | non |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | non |
| Pour zone explosive gaz | sans |
| Pour zone explosive poussières | sans |
| Pour épaisseur du mur min. | 1 mm |
| Pour épaisseur de mur max. | 3 mm |
| Capacité d’étanchéité D min. | 8 mm |
| Capacité d’étanchéité D max. | 13 mm |
| Méplat | 27 |
| Modèle | droit |
| Conformité ROHS | oui |
| Couple de serrage instable | 3,8 Nm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 65 °C |
| Dimension | Ø20 |
| Matériau | Polyamide |
| Couleur | gris clair; RAL 7035 |
| Type de connexion au boîtier | Fixation à déclic |
| Série de produit | V-TEC |

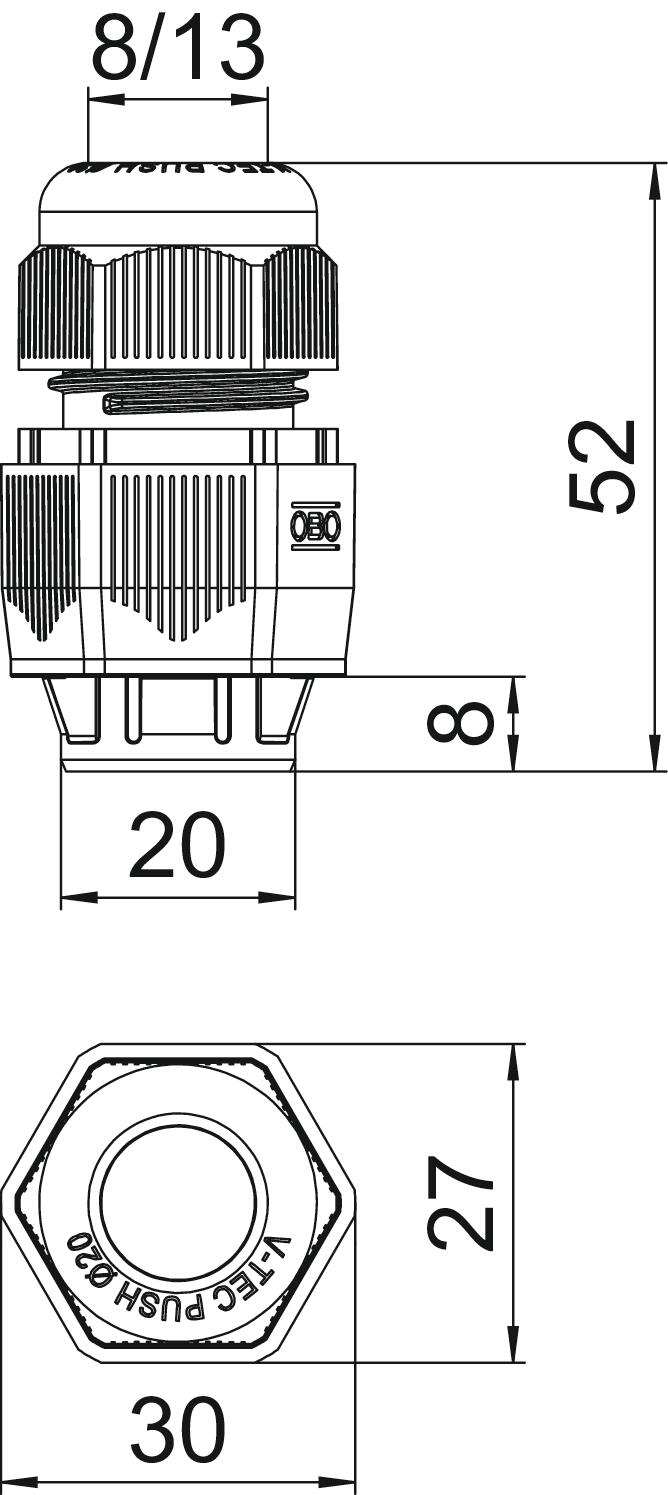

Dimensions
| Dimension L min. | 23,5 mm |
|---|---|
| Dimension L max. | 30,5 mm |
| Dimension E | 30 mm |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (4)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Bague d'étanchéité à usage multiple
Couleur
Réf. article
V-TEC PUSH M20
non
gris clair; RAL 7035
2022090
V-TEC PUSH M25
non
gris clair; RAL 7035
2022092
V-TEC PUSH M20
Réf. article
2022090
Bague d'étanchéité à usage multiple
non
Couleur
gris clair; RAL 7035
V-TEC PUSH M25
Réf. article
2022092
Bague d'étanchéité à usage multiple
non
Couleur
gris clair; RAL 7035
