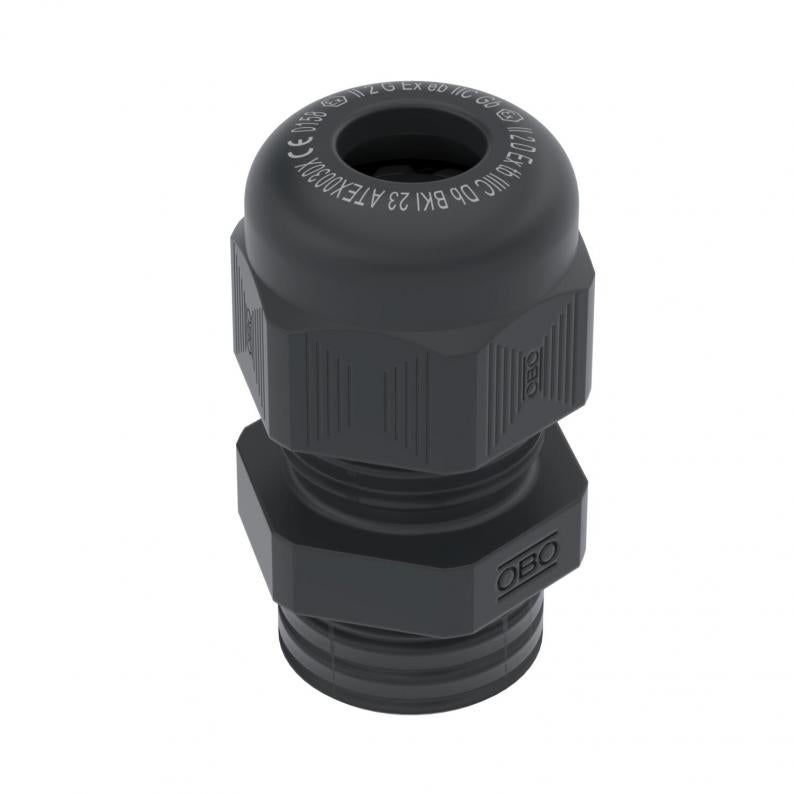

Presse-étoupe à écrou borgne, zone EX, filetage métrique, noir
Type VTEC EX M16 SW
Réf. article 2050315
EAN 4012195594857
Réf. article / Type
Filetage
Unité de vente minimale : 50 Pièce
50Pièce
Pièce
Description
Presse-étoupe avec certificat de contrôle de modèle type CE pour appareils et systèmes de protection destinés à une utilisation conforme à la destination prévue dans des zones à risque d’explosions. Directive 94/9/CE
Numéro de certificat de contrôle de modèle type CE : PTB 99 ATEX 3112X et ... 3113X.
Avec raccord fileté à pas métrique selon CEI423.
Presse-étoupe robuste de type écrou borgne avec grande capacité d'étanchéité, avec décharge de traction et protection antitorsion satisfaisant aux exigences élevées en matière d'étanchéité.
Bague d'étanchéité en caoutchouc chloroprène/nitrile,
lèvres d'étanchéité moulées par injection, bague d'étanchéité pour raccord fileté non requise, contrôlée selon VDE
indice de protection IP 68 à 5 bar.
Numéro de certificat de contrôle de modèle type CE : PTB 99 ATEX 3112X et ... 3113X.
Avec raccord fileté à pas métrique selon CEI423.
Presse-étoupe robuste de type écrou borgne avec grande capacité d'étanchéité, avec décharge de traction et protection antitorsion satisfaisant aux exigences élevées en matière d'étanchéité.
Bague d'étanchéité en caoutchouc chloroprène/nitrile,
lèvres d'étanchéité moulées par injection, bague d'étanchéité pour raccord fileté non requise, contrôlée selon VDE
indice de protection IP 68 à 5 bar.
Données techniques
Caractéristiques techniques
| Anti-chocs | non |
|---|---|
| Sans halogène | oui |
| Renforcé par fibres de verre | non |
| Eclateur antidéflagrant | oui |
| Possibilité de décharge de traction | non |
| Indice de protection | IP68 |
| Filetage | M16 x 1,5 |
| Pour zone explosive | oui |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | non |
| Bague d'étanchéité à usage multiple | non |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | non |
| Pour zone explosive gaz | 1, 2 |
| Pour zone explosive poussières | 21, 22 |
| Pas de filetage | 1,5 mm |
| Diamètre nominal du filetage | 16 |
| Six pans cote sur angulaire | 21 mm |
| Capacité d’étanchéité D min. | 5 mm |
| Capacité d’étanchéité D max. | 8 mm |
| Méplat | 19 |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur de filetage | 8 mm |
| Couple de serrage instable | 2,75 Nm |
| Plage de températures d’utilisation min. | -10 °C |
| Plage de températures d’utilisation max. | 40 °C |
| Dimension | M16 |
| Matériau | Polyamide |
| Couleur | noir |
| Série de produit | OBO IS THE NEW BLACK, Ex, V-TEC |

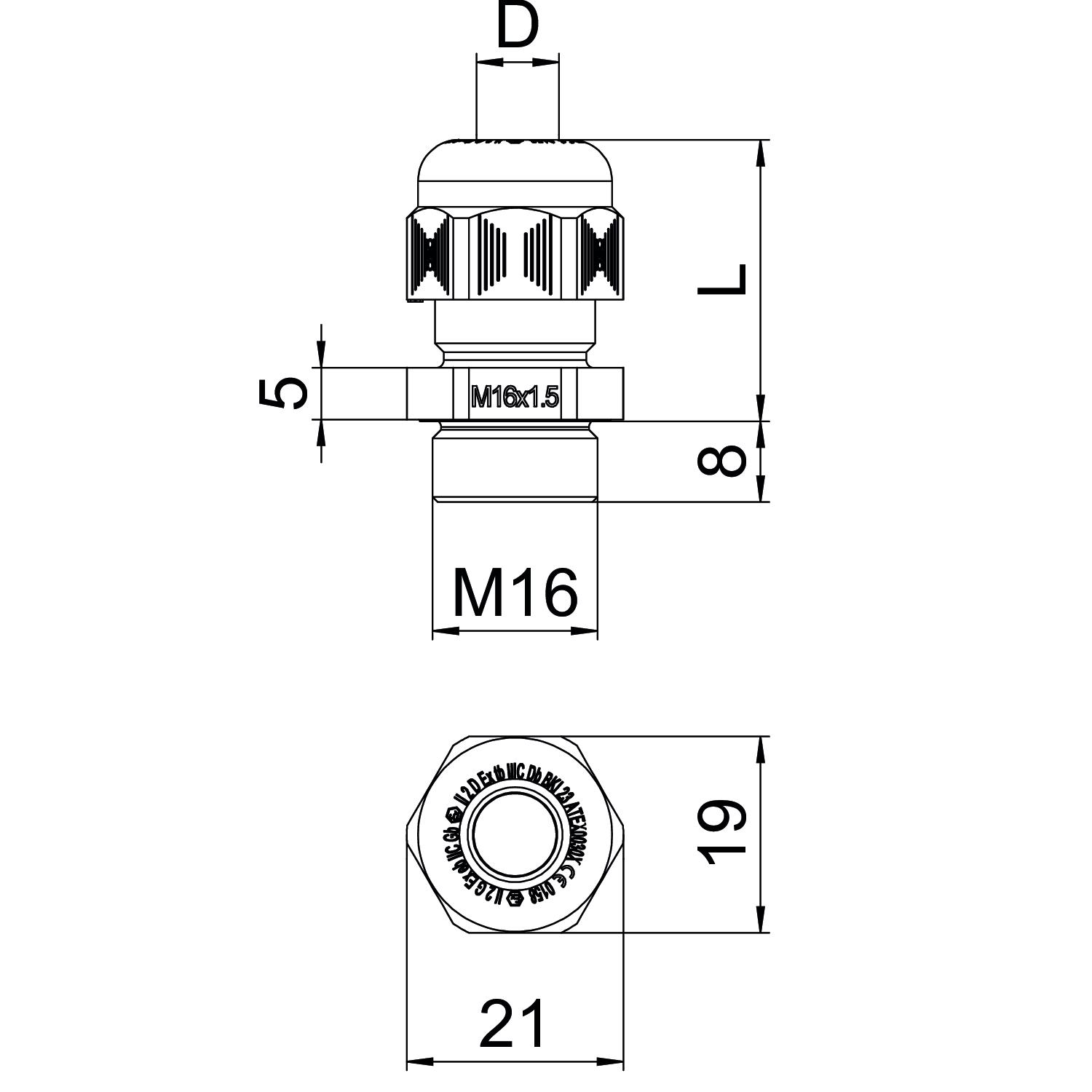

Dimensions
| Dimension G | M16 mm |
|---|---|
| Dimension L min. | 21 mm |
| Dimension L max. | 27 mm |
| Cote L1 | 8 mm |
| Cote L2 | 5 mm |
| Dimension E | 21 mm |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,0363 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0363 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (1)
Déclarations (3)
Certificats (1)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Filetage
Bague d'étanchéité à usage multiple
Couleur
Réf. article
VTEC EX M16 SW
M16 x 1,5
non
noir
2050315
VTEC EX M20 SW
M20 x 1,5
non
noir
2050323
VTEC EX M25 SW
M25 x 1,5
non
noir
2050331
VTEC EX M32 SW
M32 x 1,5
non
noir
2050358
