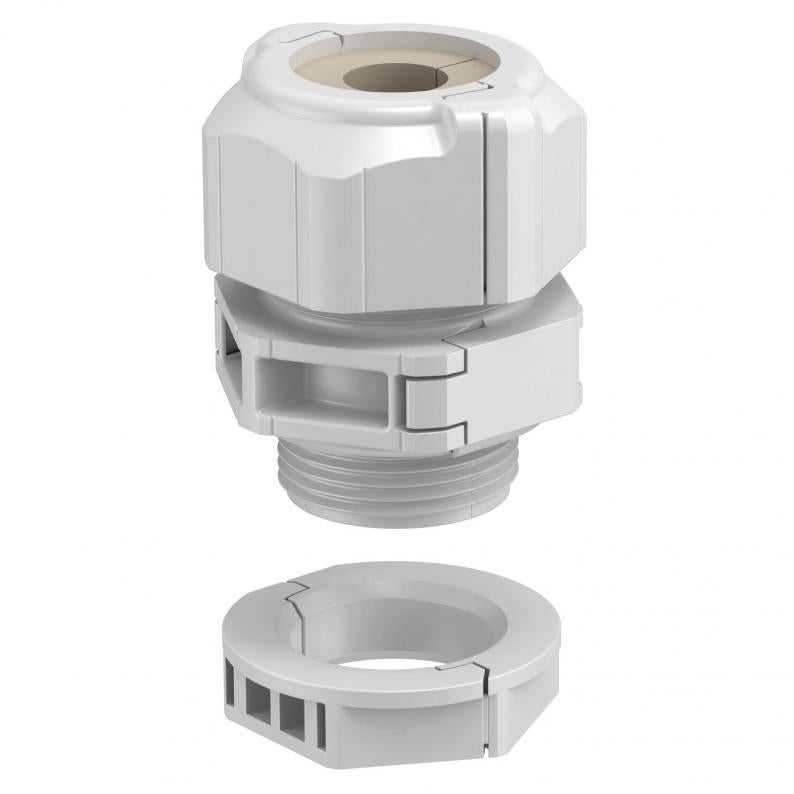

Presse-étoupe divisible, bague d'étanchéité, 1 câble, gris clair
Type V-TEC TB20 06-08
Réf. article 2024942
EAN 4012196536634
Réf. article / Type
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
Description
Le presse-étoupe divisible V-TEC TB.. garantit, à l'instar de tous les presse-étoupes V-TEC une étanchéité sûre des câbles. L'installation de câbles préconfectionnés ou de conduits par exemple ne pose aucun problème grâce à la divisibilité du presse-étoupe et est rapide.
V-TEC TB est sans pareil, même pour le post-équipement d’une installation existante ainsi qu'en tant que "presse-étoupe de réparation", ce qui permet d’installer un câble prémonté sans démontage et sans interruption de la production.
Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
V-TEC TB est sans pareil, même pour le post-équipement d’une installation existante ainsi qu'en tant que "presse-étoupe de réparation", ce qui permet d’installer un câble prémonté sans démontage et sans interruption de la production.
Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
Les différentes bagues d'étanchéité permettent une étanchéisation de divers diamètres, selon la bague choisie. La pince d'expansion est un outil idéal pour ouvrir la bague d'étanchéité. Elle permet d'insérer rapidement et aisément les différents câbles.
Données techniques
Dimensions
| Longueur | 30 mm |
|---|---|
| Largeur | 29 mm |
| Hauteur | 40 mm |
| Cote L | 30 mm |
| Dimension G | M20x1,5 mm |
| Dimension L min. | 24,5 mm |
| Dimension L max. | 30,5 mm |
| Cote L1 | 10 mm |
| Cote L2 | 8,5 mm |
| Cote L3 | 8 mm |
| Cote D | 8 mm |
Caractéristiques techniques
| Anti-chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé par fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | oui |
| Indice de protection | IP67 |
| Filetage | M20 x 1,5 |
| Nombre de trous de perçage | 1 |
| Pour zone explosive | sans |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | oui |
| Bague d'étanchéité à usage multiple | non |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | oui |
| Pour zone explosive gaz | sans |
| Pour zone explosive poussières | sans |
| Pas de filetage | 1,5 mm |
| Diamètre nominal du filetage | 20 |
| Capacité d’étanchéité D min. | 6 mm |
| Capacité d’étanchéité D max. | 8 mm |
| Cote E1 (mm) | 33,5 mm |
| Cote E2 | 30 mm |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur de filetage | 10 mm |
| Ouverture de clé 1 | 30 mm |
| Ouverture de clé 2 | 27 mm |
| Couple de serrage instable | 2 Nm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | M20 |
| Matériau | Polycarbonate |
| Couleur | gris clair |
| Série de produit | V-TEC TB |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 0,0993 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0993 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
