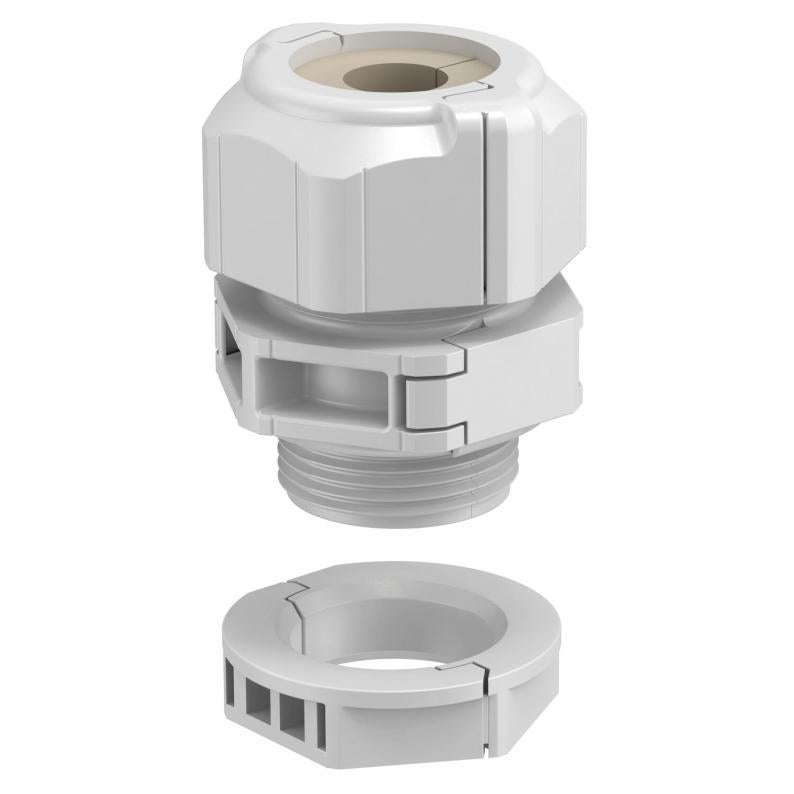

Presse-étoupe divisible, bague d'étanchéité, 1 câble, gris clair
Type V-TEC TB25 05-07
Réf. article 2024912
EAN 4012196563289
Réf. article / Type
Unité de vente minimale : 5 Pièce
5Pièce
Pièce
Description
Le presse-étoupe divisible V-TEC TB.. garantit, à l'instar de tous les presse-étoupes V-TEC une étanchéité sûre des câbles. L'installation de câbles préconfectionnés ou de conduits par exemple ne pose aucun problème grâce à la divisibilité du presse-étoupe et est rapide.
V-TEC TB est sans pareil, même pour le post-équipement d’une installation existante ainsi qu'en tant que "presse-étoupe de réparation", ce qui permet d’installer un câble prémonté sans démontage et sans interruption de la production.
Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
V-TEC TB est sans pareil, même pour le post-équipement d’une installation existante ainsi qu'en tant que "presse-étoupe de réparation", ce qui permet d’installer un câble prémonté sans démontage et sans interruption de la production.
Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
Les différentes bagues d'étanchéité permettent une étanchéisation de divers diamètres, selon la bague choisie. La pince d'expansion est un outil idéal pour ouvrir la bague d'étanchéité. Elle permet d'insérer rapidement et aisément les différents câbles.
Données techniques

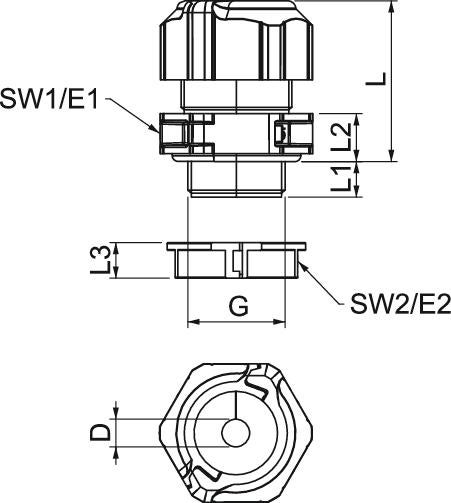

Dimensions
| Longueur | 35 mm |
|---|---|
| Largeur | 38,5 mm |
| Hauteur | 50 mm |
| Cote L | 41 mm |
| Dimension G | M25x1,5 mm |
| Dimension L min. | 31,5 mm |
| Dimension L max. | 40 mm |
| Cote L1 | 11 mm |
| Cote L2 | 10 mm |
| Cote L3 | 9 mm |
| Cote D | 9 mm |
Caractéristiques techniques
| Anti-chocs | oui |
|---|---|
| Sans halogène | oui |
| Renforcé par fibres de verre | non |
| Eclateur antidéflagrant | non |
| Possibilité de décharge de traction | oui |
| Indice de protection | IP67 |
| Filetage | M25 x 1,5 |
| Nombre de trous de perçage | 1 |
| Pour zone explosive | sans |
| Type de filetage | métrique |
| Protection antiflexion | non |
| Avec contre-écrou | oui |
| Bague d'étanchéité à usage multiple | non |
| Presse-étoupe pour câbles plats | non |
| Type d'étanchéité | Bague d'étanchéité |
| Presse-étoupe divisible | oui |
| Pour zone explosive gaz | sans |
| Pour zone explosive poussières | sans |
| Pas de filetage | 1,5 mm |
| Diamètre nominal du filetage | 25 |
| Capacité d’étanchéité D min. | 5 mm |
| Capacité d’étanchéité D max. | 7 mm |
| Cote E1 (mm) | 38,5 mm |
| Cote E2 | 33,8 mm |
| Modèle | droit |
| Conformité ROHS | oui |
| Longueur de filetage | 11 mm |
| Ouverture de clé 1 | 35 mm |
| Ouverture de clé 2 | 31 mm |
| Couple de serrage instable | 4 Nm |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Résistant aux flammes | selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C |
| Dimension | M25 |
| Matériau | Polycarbonate |
| Couleur | gris clair |
| Série de produit | V-TEC TB |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,1185 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,1185 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (3)
Instructions et aides (1)
Images du produit (5)
Téléchargements de données 3D (1)
Variantes
Type
Filetage
Nombre de trous de perçage
Bague d'étanchéité à usage multiple
Couleur
Réf. article
V-TEC TB25 05-07
M25 x 1,5
1
non
gris clair
2024912
V-TEC TB25 09-11
M25 x 1,5
1
non
gris clair
2024913
V-TEC TB25 11-13
M25 x 1,5
1
non
gris clair
2024916
V-TEC TB25 12-15
M25 x 1,5
1
non
gris clair
2024919
V-TEC TB25 14-18
M25 x 1,5
1
non
gris clair
2024922
V-TEC TB25 18-20
M25 x 1,5
1
non
gris clair
2024925
