Presse-étoupe divisible, bague d'étanchéité, multiple, gris clair

Type V-TEC TB20 2x6

Réf. article 2024954

EAN 4012196536818

Fiche technique (PDF)

Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

2024954 / V-TEC TB20 2x6

Filetage

M20 x 1,5

Nombre de trous de perçage

Bague d'étanchéité à usage multiple

oui

Couleur

gris clair

Unité de vente minimale : 5 Pièce

Pièce

Description

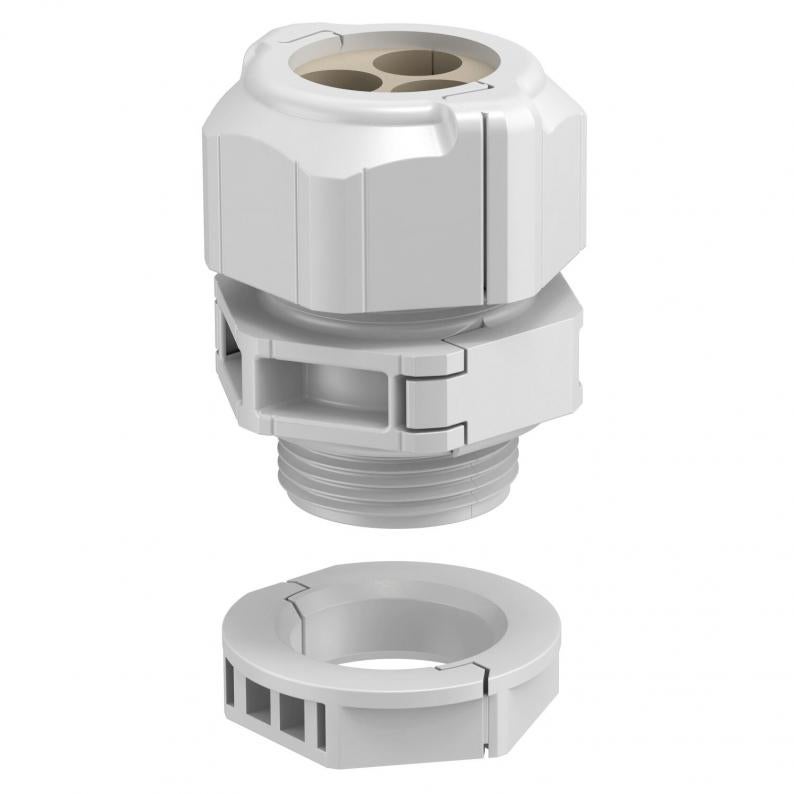

Le presse-étoupe divisible V-TEC TB.. garantit, à l'instar de tous les presse-étoupes V-TEC une étanchéité sûre des câbles. L'installation de câbles préconfectionnés ou de conduits par exemple ne pose aucun problème grâce à la divisibilité du presse-étoupe et est rapide.

V-TEC TB est sans pareil, même pour le post-équipement d’une installation existante ainsi qu'en tant que "presse-étoupe de réparation", ce qui permet d’installer un câble prémonté sans démontage et sans interruption de la production.

Le kit de raccords filetés comprend un raccord intermédiaire, un écrou borgne et le joint, le contre-écrou désassemblé est bien entendu aussi fourni.
Autres bagues d'étanchéité à usage multiple sur demande.

Les embouts d'étanchéité servent à introduire plusieurs câbles avec un raccord fileté. Selon l’usage, les diamètres de perçage indiqués sont réduits de 1 à 2 mm de diamètre pour le serrage du raccord fileté du câble

la pince d'expansion est un outils idéal pour ouvrir la bague d'étanchéité. Elle permet d'insérer rapidement et aisément les différents câbles.

Données techniques

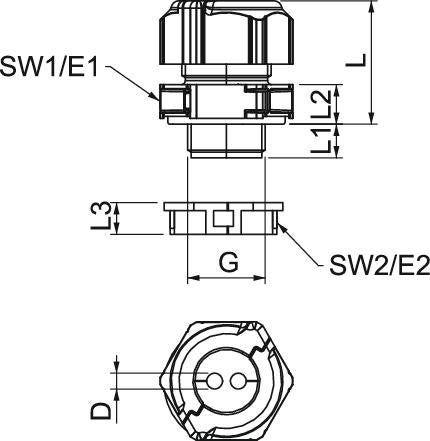

Dimensions

Longueur	30 mm
Largeur	29 mm
Hauteur	40 mm
Cote L	30 mm
Dimension G	M20x1,5 mm
Dimension L min.	24,5 mm
Dimension L max.	30,5 mm
Cote L1	10 mm
Cote L2	8,5 mm
Cote L3	8 mm
Cote D	6 mm

Caractéristiques techniques

Anti-chocs	oui
Sans halogène	oui
Renforcé par fibres de verre	non
Eclateur antidéflagrant	non
Possibilité de décharge de traction	oui
Indice de protection	IP67
Filetage	M20 x 1,5
Nombre de trous de perçage	2
Pour zone explosive	sans
Type de filetage	métrique
Protection antiflexion	non
Avec contre-écrou	oui
Bague d'étanchéité à usage multiple	oui
Presse-étoupe pour câbles plats	non
Type d'étanchéité	Bague d'étanchéité
Presse-étoupe divisible	oui
Pour zone explosive gaz	sans
Pour zone explosive poussières	sans
Pas de filetage	1,5 mm
Diamètre nominal du filetage	20
Six pans cote sur angulaire	30 mm
Cote E1 (mm)	33,5 mm
Cote E2	30 mm
Modèle	droit
Conformité ROHS	oui
Longueur de filetage	10 mm
Ouverture de clé 1	30 mm
Ouverture de clé 2	27 mm
Couple de serrage instable	2 Nm
Plage de températures d’utilisation min.	-20 °C
Plage de températures d’utilisation max.	80 °C
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
Dimension	M20
Matériau	Polycarbonate
Couleur	gris clair
Série de produit	V-TEC TB

Données environnementales

Emballage intégralement composé de carton recyclé	oui
Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,1047 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,1047 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
