Presse-étoupe V-Tec métrique

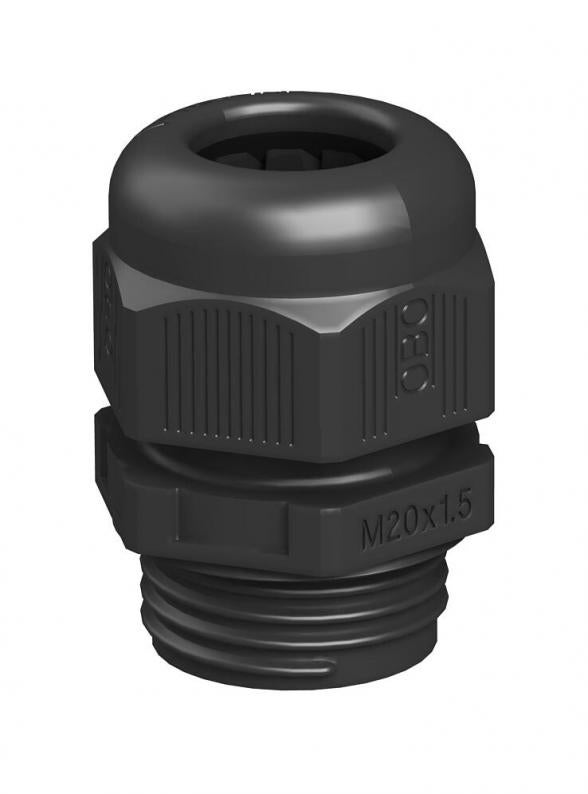

Presse-étoupe V-Tec métrique

Type V-TEC VM16 SW
Réf. article 2022885
EAN 4012195535638
Afficher toutes les variantes
Réf. article / Type
Filetage

Unité de vente minimale : 50 Pièce

Pièce

Description

La façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444

Les filetages de connexion sont métriques ou PG et peuvent donc être facilement utilisés n'importe où. Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.

Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.

Plage de température: -20°C à +65°C
  • Underwriters Laboratories Inc., USA + CSA, Canada
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Allemagne
  • résistant aux flammes 650°C
  • RÉSISTANT AUX UV
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Indice de protection IP 68
  • Filetage, métrique
  • Empreinte CO₂ (PCF)
  • Emballage sans plastique

Données techniques

Caractéristiques techniques

Anti-chocsnon
Sans halogèneoui
Renforcé par fibres de verrenon
Eclateur antidéflagrantnon
Possibilité de décharge de tractionoui
Indice de protectionIP68
FiletageM16 x 1,5
Pour zone explosivesans
Type de filetagemétrique
Protection antiflexionnon
Avec contre-écrounon
Bague d'étanchéité à usage multiplenon
Presse-étoupe pour câbles platsnon
Type d'étanchéitéBague d'étanchéité
Presse-étoupe divisiblenon
Pour zone explosive gazsans
Pour zone explosive poussièressans
Pas de filetage1,5 mm
Diamètre nominal du filetage16
Six pans cote sur angulaire22 mm
Capacité d’étanchéité D min.4,5 mm
Capacité d’étanchéité D max.10 mm
Méplat20
Modèledroit
Conformité ROHSoui
Longueur de filetage8 mm
Couple de serrage instable2 Nm
Plage de températures d’utilisation min.-20 °C
Plage de températures d’utilisation max.65 °C
Résistant aux flammesselon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
DimensionM16
MatériauPolyamide
Couleurnoir
Série de produitOBO IS THE NEW BLACK, V-TEC VM

Dimensions

Dimension L min.21,5 mm
Dimension L max.29 mm
Cote L18 mm
Cote L25 mm
Dimension E22 mm

Données environnementales

Emballage sans plastiqueoui
Empreinte CO2 (GWP) du berceau à la porte0,0302 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)0,0302 kg CO₂e
Date de détermination valeur CO22025-05-14T00:00:00.000+0200
Declared UnitPièce
Declared Unit Quantity1

Accessoires

Accessoires de montage
Type
116 M16 SW PA

Unité de vente minimale : 100 Pièce

Pièce

Téléchargements

0 sélectionné

Fiche technique (1)
Catalogues et brochures (2)
Déclarations (4)
Certificats (4)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)

Variantes

Filetage
V-TEC VM12 SW
Réf. article
2022883
Filetage
M12 x 1,5
Bague d'étanchéité à usage multiple
non
Couleur
noir
V-TEC VM16 SW
Réf. article
2022885
Filetage
M16 x 1,5
Bague d'étanchéité à usage multiple
non
Couleur
noir
V-TEC VM20 SW
Réf. article
2022887
Filetage
M20 x 1,5
Bague d'étanchéité à usage multiple
non
Couleur
noir
V-TEC VM25 SW
Réf. article
2022889
Filetage
M25 x 1,5
Bague d'étanchéité à usage multiple
non
Couleur
noir
V-TEC VM32 SW
Réf. article
2022891
Filetage
M32 x 1,5
Bague d'étanchéité à usage multiple
non
Couleur
noir
V-TEC VM40 SW
Réf. article
2022893
Filetage
M40 x 1,5
Bague d'étanchéité à usage multiple
non
Couleur
noir
