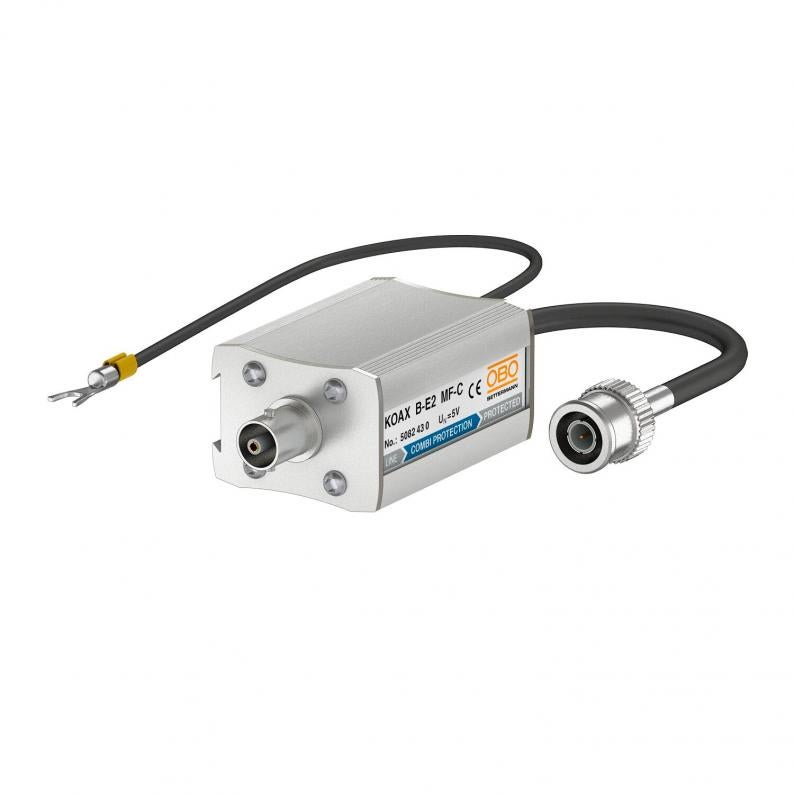

Protection combinée pour réseaux 10Base2/10Base5
Type KOAX B-E2 MF-C
Réf. article 5082430
EAN 4012196415717
Réf. article / Type
Tension max. permanente CC
Modèle
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Protection pour câbles de données de réseaux Ethernet coaxiaux
• Dans un boîtier en aluminium
• Connecteur BNC m/w
• Montage facile par connecteur intermédiaire
• Circuit de protection à deux niveaux
• Montage sur rails grâce aux accessoires DLS-BS (5082 38 2)
Application : protection des signaux vidéos ; caméras ou installations CCTV, Cheapernet, 10BASE2, 10BASE5
• Boîtier en aluminium
• Connecteur BNC pour Cheapernet, 10BASE2
• Montage facile par connecteur intermédiaire
• Circuit de protection à deux niveaux
• Dans un boîtier en aluminium
• Connecteur BNC m/w
• Montage facile par connecteur intermédiaire
• Circuit de protection à deux niveaux
• Montage sur rails grâce aux accessoires DLS-BS (5082 38 2)
Application : protection des signaux vidéos ; caméras ou installations CCTV, Cheapernet, 10BASE2, 10BASE5
• Boîtier en aluminium
• Connecteur BNC pour Cheapernet, 10BASE2
• Montage facile par connecteur intermédiaire
• Circuit de protection à deux niveaux
Données techniques
Caractéristiques techniques
| Nombre de pôles | 1 |
|---|---|
| Affaiblissement de réflexion | ≥14 dB |
| Impédance caractéristique | 75 Ω |
| Signalisation sur l'appareil | sans |
| Connectique | BNC |
| Niveau de protection fil/fil | <75 V |
| Niveau de protection fil/terre | <600 V |
| Indice de protection | IP40 |
| Norme de contrôle | CEI 61643-21 |
| Résistance série par voie | 4,7 Ω ± 10% |
| Capacité (ligne/ligne) | <100 pF |
| Capacité (ligne/terre) | <100 pF |
| Mise à la terre par : | Circuit de raccordement |
| Résistance d’isolation | >1 GΩ |
| Raccordement du blindage disponible | oui |
| Raccordement du blindage | direct |
| Résistance au courant de choc fil - fil | C2: 10 kV / 5 kA (8/20µs) |
| Résistance au courant de choc fil - terre | C2: 10 kV / 5 kA (8/20µs) |
| Courant de choc de décharge total (10/350) | 2 kA |
| Courant de décharge total (8/20) | 10 kA |
| Courant de charge nominal CC | 0,2 A |
| Courant de charge nominal CA | 0,3 A |
| Tension max. permanente CA | 4,2 V |
| Tension max. permanente CC | 6 V |
| Fréquence limite | 68 MHz |
| Modèle | Protection combinée |
| SPD selon CEI 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Type 1+2+3 / D1+C2+C1 |
| Conformité ROHS | sauf |
| ZPF | 0→3 |
| Courant de choc de décharge | 1 kA |
| Affaiblissement d’insertion (insertion loss) | ≤1,7 dB |
| Plage de températures d’utilisation min. | -20 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 6.2V |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,6109 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,6109 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
