Protection contre les surtensions pour éclairage LED
Type ÜSM-20-230I1PE65
|Réf. article 5092433
|EAN 4012196515431
Réf. article / Type
5092433 / ÜSM-20-230I1PE65
Indice de protection
IP65
Tension max. permanente CA
255 V
Modèle
1+N/PE
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Module de protection contre les surtensions type 2+3 selon DIN EN 61643-11 pour réseaux 230/400 V.
Destiné à la protection d'éclairage LED
• avec affichage de fonctions et arrêt du circuit de courant de charge en cas de défaillance du SPD
• De dimension réduite pour une intégration dans le boîtier de raccordement du mât ou avant le pilote
• Circuit de protection 1+NPE avec capacité d'écoulement maximale de 20 kA
• Réduction de la surtension sous 1500 V ou 1000 V @ 5 kA
• Avec ou sans coupure de l'éclairage en cas de défaut
Application : dans boîtes de jonction de câbles, boîtiers de dérivation, chemin de câbles jusqu’aux systèmes sous chape
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED
Destiné à la protection d'éclairage LED
• avec affichage de fonctions et arrêt du circuit de courant de charge en cas de défaillance du SPD
• De dimension réduite pour une intégration dans le boîtier de raccordement du mât ou avant le pilote
• Circuit de protection 1+NPE avec capacité d'écoulement maximale de 20 kA
• Réduction de la surtension sous 1500 V ou 1000 V @ 5 kA
• Avec ou sans coupure de l'éclairage en cas de défaut
Application : dans boîtes de jonction de câbles, boîtiers de dérivation, chemin de câbles jusqu’aux systèmes sous chape
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED
Données techniques

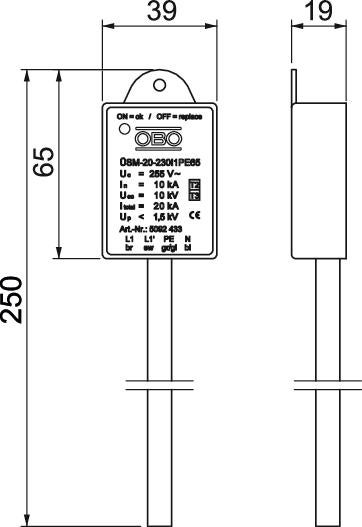

Dimensions
| Longueur | 250 mm |
|---|---|
| Largeur | 40 mm |
| Hauteur | 19 mm |
Caractéristiques techniques
| Signalisation sur l'appareil | optique |
|---|---|
| Indice de protection | IP65 |
| Tension continue max. (L-N) | 255 V |
| Tension continue max. (N-PE) | 255 V |
| Courant décharge nominal (8/20 μs) [L-N] | 10 kA |
| Courant de décharge nominal (8/20 μs) [N-PE] | 10 kA |
| Courant de décharge maximal (8/20 μs) [L-N] | 10 kA |
| Courant de décharge maximal (8/20 μs) [N-PE] | 10 kA |
| Classe d'essais type 2 | oui |
| classe d'essais type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Niveau de protection [L-N] | ≤1,5 |
| Tension max. permanente CA | 255 V |
| Courant de décharge nominal (8/20) | 10 kA |
| Modèle | 1+N/PE |
| Type de montage | autres |
| Protection max contre les surintensités côté réseau | 16 |
| Modèle | 1 pôle + NPE pour SK I |
| Conformité ROHS | oui |
| Courant de charge nominal (borne d’entrée / de sortie) | 16 A |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| Longueur du câble de raccordement | 0,25 m |
| SPD selon CEI 61643-1 | classe II+III |
| Type selon EN 61643-11 | Type 2+3 |
| ZPF | 1→2 |
| Courant de décharge maximal (8/20 μs) | 20 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 16 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 230V |
Possibilités de raccordement
| Courant de décharge maximal (8/20 µs) [total] | 20 kA |
|---|---|
| Niveau de protection commun [L-PE] | 1,6 kV |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 0,0394 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0394 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
