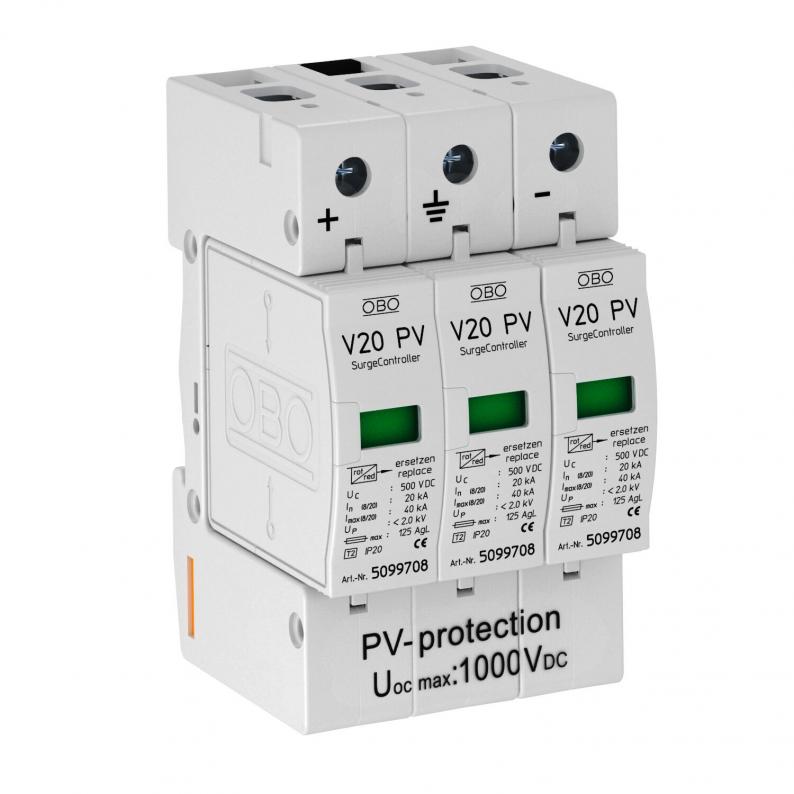

Protection contre les surtensions PV V20, 1000 V DC
Type V20-C 3-PH-1000
Réf. article 5094608
EAN 4012195478621
Réf. article / Type
Modèle
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parafoudre V20, type 2, pour installations photovoltaïques
• Unité complète composée d'un parafoudre à varistance débrochable avec dispositif de coupure
• Circuit en Y résistant aux défauts selon EN 50539-12
• Liaison équipotentielle de protection contre les surtensions selon NF C 15-100 Partie 4-44 (IEC 60364-4-44)
• V20-C 3-PH-1000 contrôlé selon EN 50539-11 (VDE / KEMA)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle
• Excellent niveau de protection DC : < 4,0 KV et Uoc max = 1 000 V DC
• Avec voyant d'état pour une utilisation dans les coffrets de distribution
Application : installations photovoltaïques avec protection extérieure contre la foudre isolée, ou sans protection extérieure
• Unité complète composée d'un parafoudre à varistance débrochable avec dispositif de coupure
• Circuit en Y résistant aux défauts selon EN 50539-12
• Liaison équipotentielle de protection contre les surtensions selon NF C 15-100 Partie 4-44 (IEC 60364-4-44)
• V20-C 3-PH-1000 contrôlé selon EN 50539-11 (VDE / KEMA)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle
• Excellent niveau de protection DC : < 4,0 KV et Uoc max = 1 000 V DC
• Avec voyant d'état pour une utilisation dans les coffrets de distribution
Application : installations photovoltaïques avec protection extérieure contre la foudre isolée, ou sans protection extérieure
Données techniques
Caractéristiques techniques
| Type du réseau | autres |
|---|---|
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Indice de protection | IP20 |
| Report d'alarme | non |
| Classe d'essais type 2 | oui |
| Tension max. permanente CC | 1000 V |
| Courant de décharge nominal (8/20) | 20 kA |
| Modèle | 3 |
| Type de montage | Rail DIN 35 mm |
| Convient pour application extérieur | non |
| Protection max contre les surintensités côté réseau | 125 |
| Modèle | 3 pôles PV |
| Type de réseau CC | oui |
| Conformité ROHS | oui |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe II |
| Type selon EN 61643-11 | Type 2 |
| ZPF | 1→2 |
| Courant de décharge maximal (8/20 μs) | 40 kA |
| Temps de réponse | <25 ns |
| Calibre de fusible maximum | 125 A |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 1000V DC |
| Série de produit | PV-ÜSS |
Possibilités de raccordement
| Section de conducteur rigide (unifilaire/multifilaire) min. | 2,5 mm² |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) max. | 35 mm² |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,9504 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,9504 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Certificats (2)
Instructions et aides (1)
Images du produit (2)
Téléchargements de données 3D (1)
Variantes
Type
Indice de protection
Modèle
Réf. article
V20-C 3PHFS-1000
IP20
3
5094574
V20-C 3-PH-1000
IP20
3
5094608
V20-C 2-PH-1000
IP20
2
5094617
Modèle
V20-C 3PHFS-1000
Réf. article
5094574
Indice de protection
IP20
Modèle
3
V20-C 3-PH-1000
Réf. article
5094608
Indice de protection
IP20
Modèle
3
V20-C 2-PH-1000
Réf. article
5094617
Indice de protection
IP20
Modèle
2
