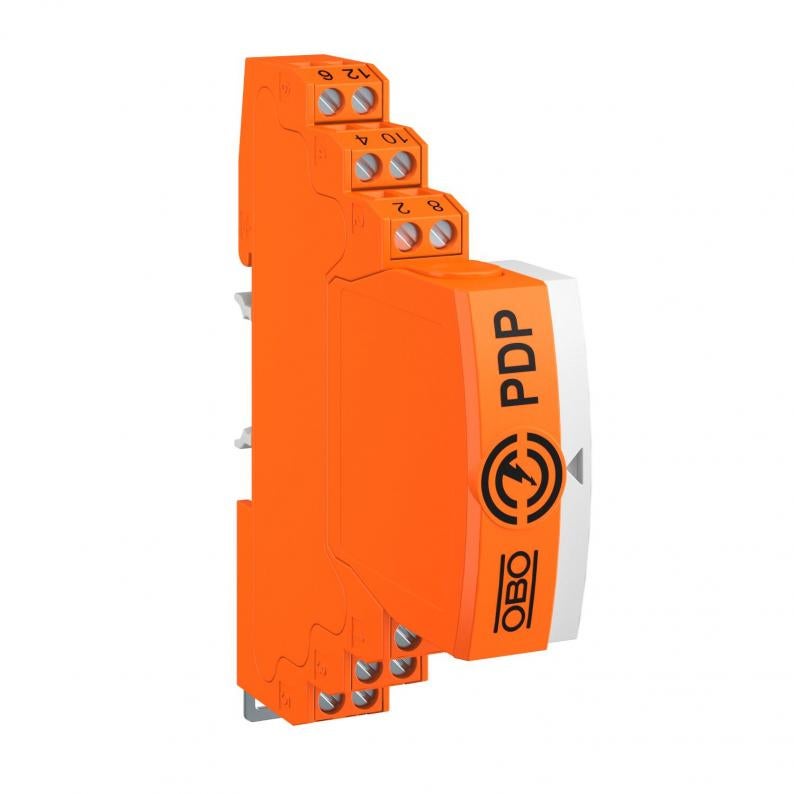

Protection des données informatiques enfichable, 2 pôles, mise à la terre directe avec OS, 24 V

Type PDP-2-24-D-OS

Réf. article 5080345

EAN 4012196742196

Fiche technique (PDF)

Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5080345 / PDP-2-24-D-OS

Nombre de pôles

Connectique

Borne

Tension max. permanente CA

21 V

Tension max. permanente CC

30 V

Modèle

2 pôles

Unité de vente minimale : 1 Pièce

Pièce

Description

Protection des données informatiques enfichable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation

• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le profilé chapeau ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
• Avec signalisation optique et possibilité de signalisation à distance via l'alimentation PDP-PS
Application: Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR

Données techniques

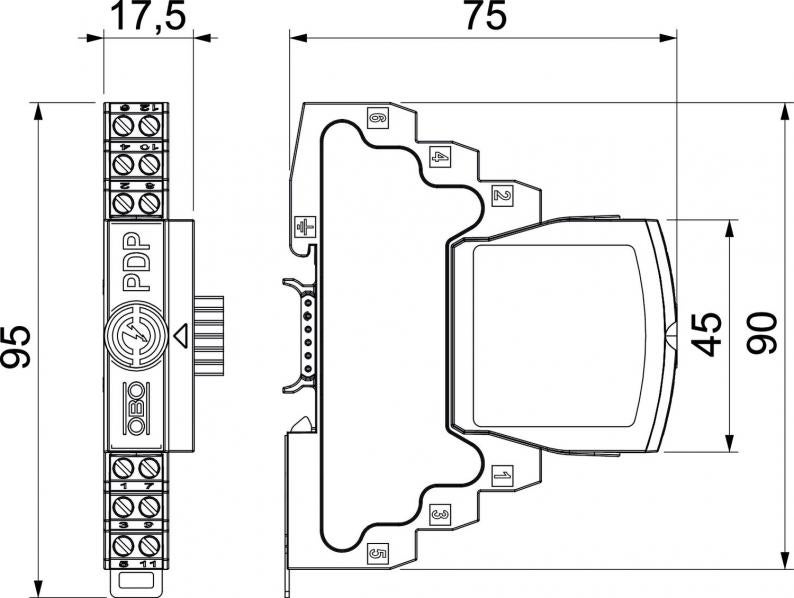

Dimensions

Longueur	75 mm
Largeur	17,5 mm
Hauteur	95 mm

Caractéristiques techniques

Nombre de pôles	2
Résistance longitudinale	1.2 ± 5%
Signalisation sur l'appareil	aucun
Connectique	Borne
Niveau de protection fil/fil	150 V
Niveau de protection fil/terre	850 V
Indice de protection	IP20
Norme de contrôle	CEI 61643-21
Résistance série par voie	1,2 Ω ± 5%
Courant de décharge nominal In selon C2 (total)	20 kA
Capacité (ligne/ligne)	≤30 pF
Capacité (ligne/terre)	≤30 pF
Mise à la terre par :	Circuit de raccordement/rail DIN
Montage Entrée/sortie	Bornes à vis
Raccordement du blindage disponible	oui
Raccordement du blindage	direct
Résistance au courant de choc fil - fil	10 kV / 5 kA
Résistance au courant de choc fil - terre	10 kV / 5 kA
Courant de choc de décharge total (10/350)	5 kA
Courant de décharge total (8/20)	20 kA
Courant de charge nominal CC	0,6 A
Courant de charge nominal CA	0,425 A
Tension max. permanente CA	21 V
Tension max. permanente CC	30 V
Courant de décharge nominal (8/20)	10 kA
Fréquence limite	100 MHz
Modèle	2 pôles
SPD selon CEI 61643-21	Classe I+II / D1+C2
Kategorie	Type 1+2 / D1+C2
Conformité ROHS	oui
SPD selon CEI 61643-1	classe I+II
Type selon EN 61643-11	Type 1+2
ZPF	0→2
Courant de choc de décharge	2,5 kA
Affaiblissement d’insertion (insertion loss)	≤3 dB
Section de raccordement rigide max.	2,5 mm²
Section de raccordement multifilaire min.	0,14 mm²
Section de raccordement multifilaire max.	2,5 mm²
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	24V

Possibilités de raccordement

Section de raccordement rigide min.	0,14 mm²
Section de raccordement flexible min.	0,14 mm²
Section de raccordement flexible max.	1,5 mm²

Données environnementales

Empreinte CO2 (GWP) du berceau à la porte	0,9499 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,9499 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
