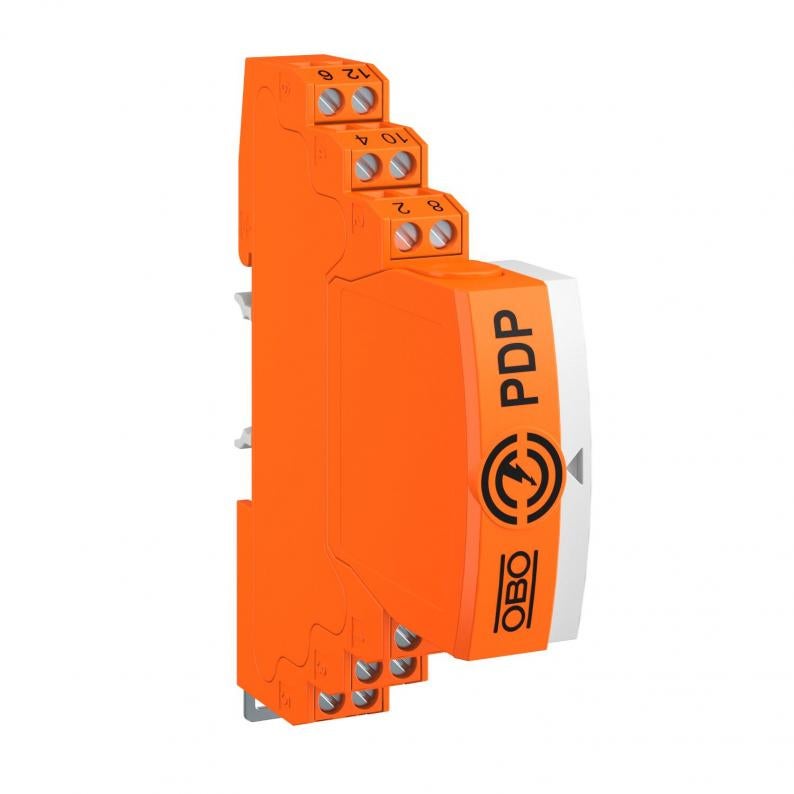

Protection des données informatiques enfichable, 2 pôles, mise à la terre directe avec OS, 5 V
Type PDP-2-5-D-OS
|Réf. article 5080341
|EAN 4012196742172
Réf. article / Type
Tension max. permanente CA
Tension max. permanente CC
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Protection des données informatiques enfichable type 1+2/D1+C2 pour applications de la technologie de mesure, de commande et de régulation
• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le profilé chapeau ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
• Avec signalisation optique et possibilité de signalisation à distance via l'alimentation PDP-PS
Application: Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR
• Appareil de protection pour systèmes multifilaire
• Blindage direct
• Plage de fréquence jusqu'à 100 MHz
• Mise à la terre possible par le profilé chapeau ou avec câble de raccordement
• Emboîtement réduit de 12,5 mm
• Haute résistance au débit - aucun coupure de signal sans module de protection
• Avec signalisation optique et possibilité de signalisation à distance via l'alimentation PDP-PS
Application: Parasurtenseur et parafoudre universel pour appareils de données informatique dans la technologie MCR
Données techniques
Dimensions
| Longueur | 75 mm |
|---|---|
| Largeur | 17,5 mm |
| Hauteur | 95 mm |
Caractéristiques techniques
| Nombre de pôles | 2 |
|---|---|
| Résistance longitudinale | 1.2 ± 5% |
| Signalisation sur l'appareil | aucun |
| Connectique | Borne |
| Niveau de protection fil/fil | 100 V |
| Niveau de protection fil/terre | 850 V |
| Indice de protection | IP20 |
| Norme de contrôle | CEI 61643-21 |
| Résistance série par voie | 1,2 Ω ± 5% |
| Courant de décharge nominal In selon C2 (total) | 20 kA |
| Capacité (ligne/ligne) | ≤30 pF |
| Capacité (ligne/terre) | ≤30 pF |
| Mise à la terre par : | Circuit de raccordement/rail DIN |
| Montage Entrée/sortie | Bornes à vis |
| Raccordement du blindage disponible | oui |
| Raccordement du blindage | direct |
| Résistance au courant de choc fil - fil | 10 kV / 5 kA |
| Résistance au courant de choc fil - terre | 10 kV / 5 kA |
| Courant de choc de décharge total (10/350) | 5 kA |
| Courant de décharge total (8/20) | 20 kA |
| Courant de charge nominal CC | 0,6 A |
| Courant de charge nominal CA | 0,425 A |
| Tension max. permanente CA | 4,2 V |
| Tension max. permanente CC | 6 V |
| Courant de décharge nominal (8/20) | 10 kA |
| Fréquence limite | 100 MHz |
| Modèle | 2 pôles |
| SPD selon CEI 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Type 1+2 / D1+C2 |
| Conformité ROHS | oui |
| SPD selon CEI 61643-1 | classe I+II |
| Type selon EN 61643-11 | Type 1+2 |
| ZPF | 0→2 |
| Courant de choc de décharge | 2,5 kA |
| Affaiblissement d’insertion (insertion loss) | ≤3 dB |
| Section de raccordement rigide max. | 2,5 mm² |
| Section de raccordement multifilaire min. | 0,14 mm² |
| Section de raccordement multifilaire max. | 2,5 mm² |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 5V |
Possibilités de raccordement
| Section de raccordement rigide min. | 0,14 mm² |
|---|---|
| Section de raccordement flexible min. | 0,14 mm² |
| Section de raccordement flexible max. | 1,5 mm² |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 1,0625 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,0625 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (3)
Déclarations (3)
Instructions et aides (3)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Nombre de pôles
Connectique
Tension max. permanente CA
Tension max. permanente CC
Modèle
Réf. article
PDP-2-5-D-OS
2
Borne
4,2
6
2 pôles
5080341
PDP-2-12-D-OS
2
Borne
12
16
2 pôles
5080343
PDP-2-24-D-OS
2
Borne
21
30
2 pôles
5080345
PDP-2-48-D-OS
2
Borne
37
52
2 pôles
5080347
Tension max. permanente CA
Tension max. permanente CC
PDP-2-5-D-OS
Réf. article
5080341
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
4,2
Tension max. permanente CC
6
Modèle
2 pôles
PDP-2-12-D-OS
Réf. article
5080343
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
12
Tension max. permanente CC
16
Modèle
2 pôles
PDP-2-24-D-OS
Réf. article
5080345
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
21
Tension max. permanente CC
30
Modèle
2 pôles
PDP-2-48-D-OS
Réf. article
5080347
Nombre de pôles
2
Connectique
Borne
Tension max. permanente CA
37
Tension max. permanente CC
52
Modèle
2 pôles
