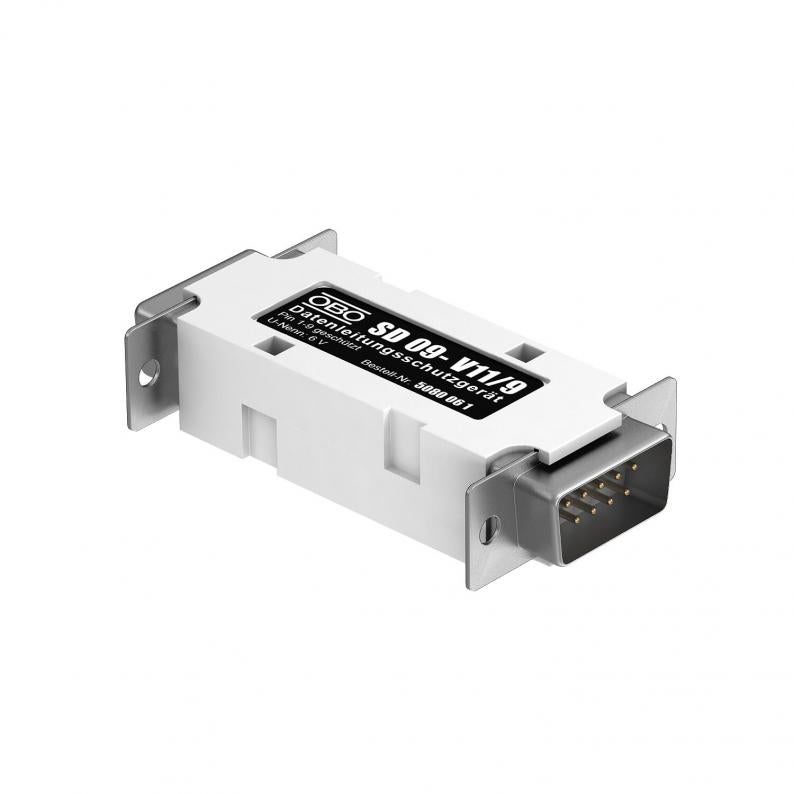

Protection fine pour interface RS485 à 9 pôles
Type SD09-V11 9
Réf. article 5080061
EAN 4012195916277
Réf. article / Type
Nombre de pôles
Connectique
Tension max. permanente CC
Modèle
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Appareil de protection des câbles de données pour les interfaces série
• Différentes connectiques disponibles
• Faible niveau de protection
Application : API, systèmes d'alarme, commandes
• Différentes connectiques disponibles
• Faible niveau de protection
Application : API, systèmes d'alarme, commandes
Données techniques

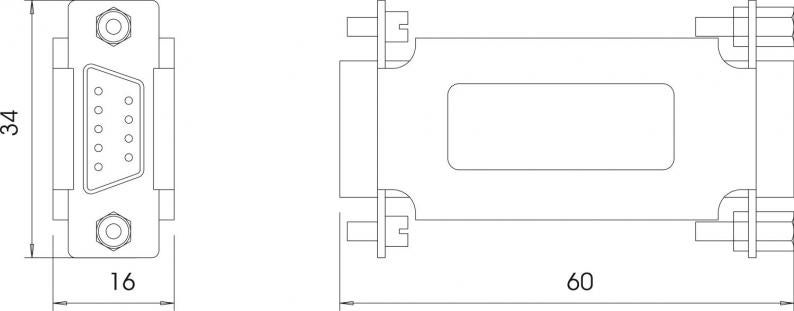

Dimensions
| Longueur | 60 mm |
|---|---|
| Largeur | 16 mm |
| Hauteur | 34 mm |
Caractéristiques techniques
| Nombre de pôles | 9 |
|---|---|
| Niveau de protection fil - fil à 1 kV/µs (C3) | <10 V |
| Niveau de protection (asym.) pour 1 kV/µs C3 | <10 |
| Contact de télécommunication | non |
| Connectique | D-Sub 9 pôles |
| Niveau de protection fil/fil | <100 V |
| Niveau de protection fil/terre | <100 V |
| Indice de protection | IP40 |
| Norme de contrôle | CEI 61643-21 |
| Tension nominale | 6 V |
| Modèle testé antidéflagrant | non |
| Raccordement du blindage disponible | oui |
| Raccordement du blindage | direct |
| Résistance au courant de choc fil - fil | 0,75 kA (8/20µs) |
| Résistance au courant de choc fil - terre | 0,75 kA (8/20µs) |
| Supervision de parafoudre | non |
| Tension max. permanente CA | 5,2 V |
| Tension max. permanente CC | 8 V |
| Modèle | SUB-D-9 ; V11 RS485 |
| SPD selon CEI 61643-21 | Classe III / C1 |
| Kategorie | Type 3 / C1 |
| Conformité ROHS | oui |
| ZPF | 2→3 |
| Temps de réponse | <10 ns |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 6V |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,0926 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,0926 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (2)
Déclarations (3)
Instructions et aides (1)
Images du produit (2)
Variantes
Type
Nombre de pôles
Connectique
Tension max. permanente CC
Modèle
Réf. article
SD09-V11 9
9
D-Sub 9 pôles
8
SUB-D-9 ; V11 RS485
5080061
SD15-V24 15
15
D-Sub 15 pôles
18
SUB-D-15 ; V24 RS232
5080150
