Protection MSR pour alimentation électrique à 2 pôles 230 V AC avec report d'alarme
Type VF230-AC-FS
|Réf. article 5097858
|EAN 4012195578215
Réf. article / Type
5097858 / VF230-AC-FS
Indice de protection
IP20
Tension max. permanente CA
255 V
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Parasurtenseur / protection fine type 3 selon NF EN 61643-11 avec report d'alarme
• Avec report d'alarme par contact inverseur libre de potentiel
• Compatible avec systèmes à tension continue et alternative
• Avec voyant d'état
• Avec bornes de raccordement sans vis et faciles à monter

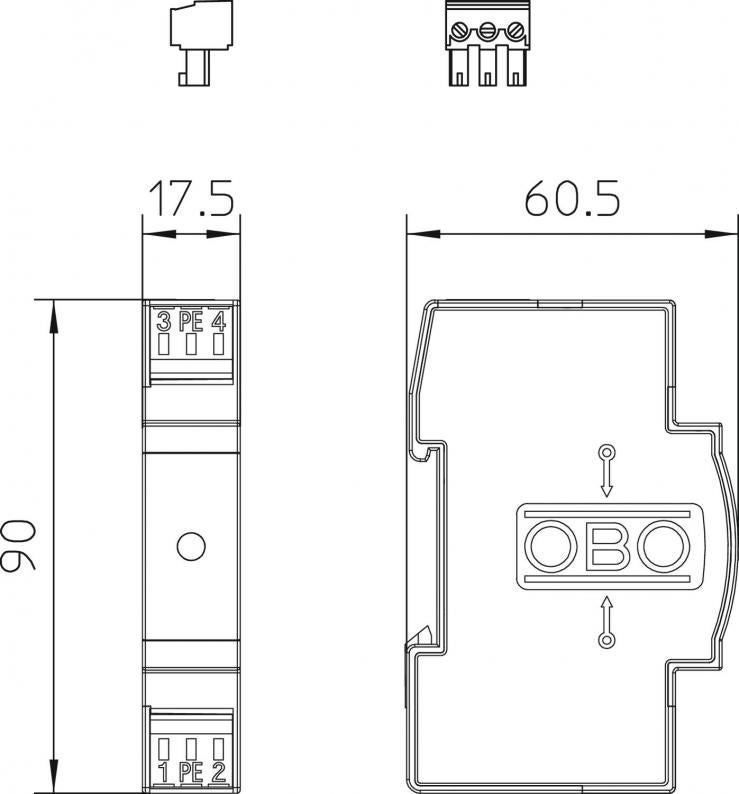

• Largeur 1 module (17,5 mm)
• Circuit en Y
Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution.
• Avec report d'alarme par contact inverseur libre de potentiel
• Compatible avec systèmes à tension continue et alternative
• Avec voyant d'état
• Avec bornes de raccordement sans vis et faciles à monter
• Largeur 1 module (17,5 mm)
• Circuit en Y
Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution.
Données techniques
Caractéristiques techniques
| Nombre de pôles | 3 |
|---|---|
| Type du réseau | autres |
| Coupe-feu | non |
| Signalisation sur l'appareil | optique |
| Niveau de protection fil/fil | <1060 V |
| Niveau de protection fil/terre | <1400 V |
| Indice de protection | IP20 |
| Modèle testé antidéflagrant | non |
| Report d'alarme | oui |
| classe d'essais type 3 | oui |
| Tension nominale CA (50 / 60 Hz) | 230 V |
| Niveau de protection [L-N] | ≤1000 |
| Tension max. permanente CA | 255 V |
| Courant de décharge nominal (8/20) | 2,5 kA |
| Type de montage | Rail DIN 35 mm |
| Conformité ROHS | oui |
| Courant de charge nominal (borne d’entrée / de sortie) | 20 A |
| Température de service min. | -40 °C |
| Température de service max. | 80 °C |
| SPD selon CEI 61643-1 | classe III |
| Type selon EN 61643-11 | Type 3 |
| ZPF | 2→3 |
| Courant de décharge maximal (8/20 μs) | 7 kA |
| Temps de réponse | <25 ns |
| Plage de températures d’utilisation min. | -40 °C |
| Plage de températures d’utilisation max. | 80 °C |
| Dimension | 230V AC |
Possibilités de raccordement
| Report d'alarme | Contact inverseur |
|---|---|
| Section de conducteur rigide (unifilaire/multifilaire) min. | 0,14 mm² |
| Section de conducteur rigide (unifilaire/multifilaire) max. | 2,5 mm² |
| Niveau de protection commun [L-PE] | 1500 kV |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 0,8639 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 0,8639 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
