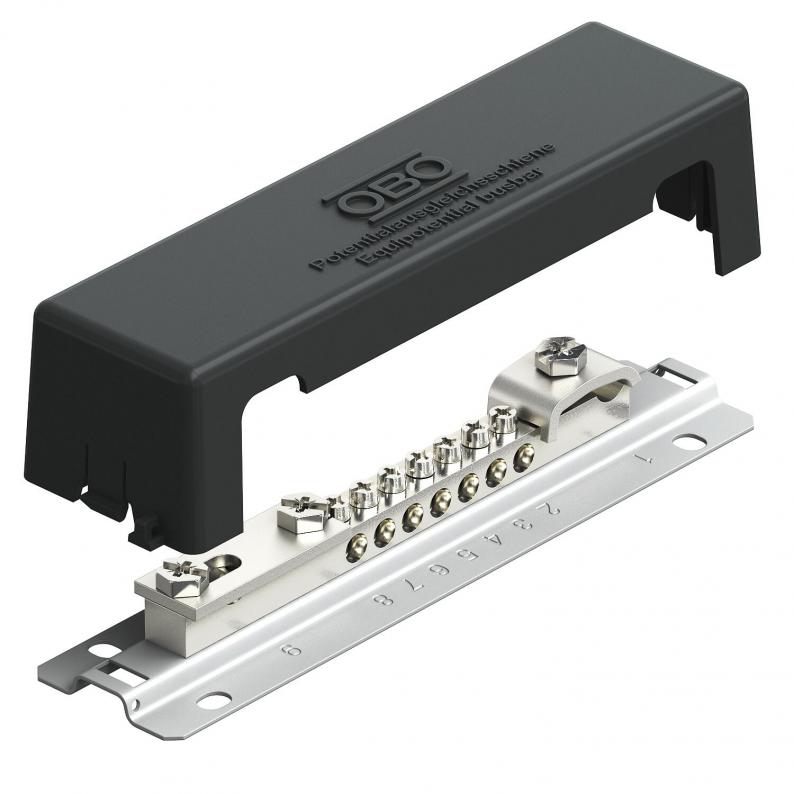

Rail d'équipotentialité pour l'extérieur, semelle en métal
Type 1809 AM
|Réf. article 5015105
|EAN 4012196587292
Réf. article / Type
5015105 / 1809 AM
Longueur
188 mm
Largeur
52 mm
Hauteur
44,5 mm
Couleur
noir
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Rail d’équipotentialité pour la liaison équipotentielle selon la norme DIN VDE 0100-410/-540 et liaison équipotentielle de foudre selon la norme DIN VDE 0185-305
• Couvercle en polystyrène
• Semelle en acier, surface fer-zinc
• Couleur : noir, résistant aux UV
• Vis et contre-plaque en VA
• Résistant aux courants de foudre 100 kA (10/350)
Possibilités de raccordement :
• 7 câbles à un ou plusieurs fils jusqu’à 25 mm² ou câbles à fils fins jusqu’à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 bande plate jusqu’à FL 30 ou conducteur rond Rd 8-10
• Couvercle en polystyrène
• Semelle en acier, surface fer-zinc
• Couleur : noir, résistant aux UV
• Vis et contre-plaque en VA
• Résistant aux courants de foudre 100 kA (10/350)
Possibilités de raccordement :
• 7 câbles à un ou plusieurs fils jusqu’à 25 mm² ou câbles à fils fins jusqu’à 16 mm²
• 1 conducteur rond Rd 8-10
• 1 bande plate jusqu’à FL 30 ou conducteur rond Rd 8-10
Données techniques

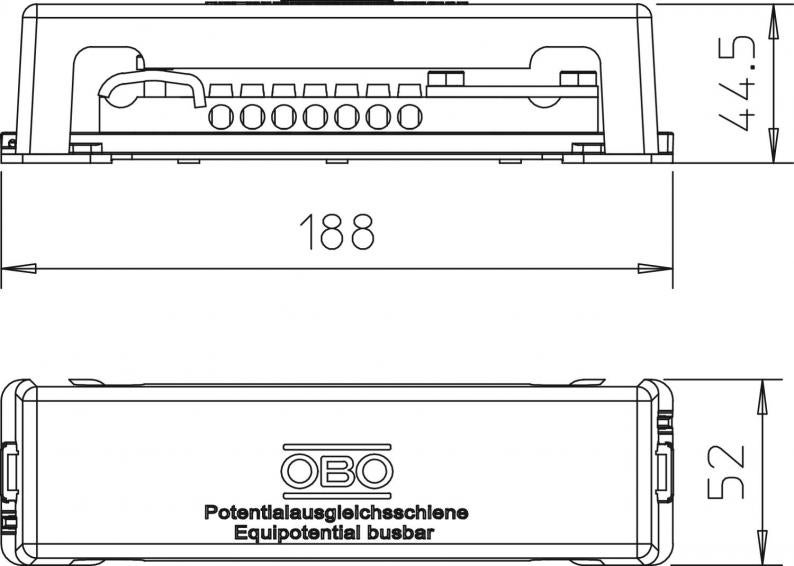

Dimensions
| Longueur | 188 mm |
|---|---|
| Largeur | 52 mm |
| Hauteur | 44,5 mm |
Caractéristiques techniques
| Nombre de raccordements de conducteurs ronds total | 1 |
|---|---|
| Nombre de raccordements de conducteurs ronds 8 mm | 0 |
| Nombre de raccordements de conducteurs 10 mm | 0 |
| Nombre de raccordements de conducteurs ronds 8-10 mm | 1 |
| Nombre de raccordements de conducteurs plats jusqu'à 30 mm | 1 |
| Nombre de raccordements de conducteurs plats jusqu'à 40 mm | 0 |
| Nombre de raccordements de câbles jusqu'à 6 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 16 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 25 mm² rigides | 7 |
| Nombre de raccordements de câbles jusqu'à 95 mm² rigides | 0 |
| Matériau du rail de contact | laiton |
| Matériau de la borne | Acier |
| Surface du rail de contact | nickelé |
| Surface de la borne | galvanisé |
| Modèle | avec capot |
| Capacité d’écoulement d’intensité de foudre | H/100 kA |
| Conformité ROHS | sauf |
| Forme de construction | Construction fixe |
| Dimension | 188mm |
| Matériau | acier inoxydable 1.4301 |
| Couleur | noir |
Données environnementales
| Emballage sans plastique | oui |
|---|
| Empreinte CO2 (GWP) du berceau à la porte | 1,0545 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 1,0545 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
