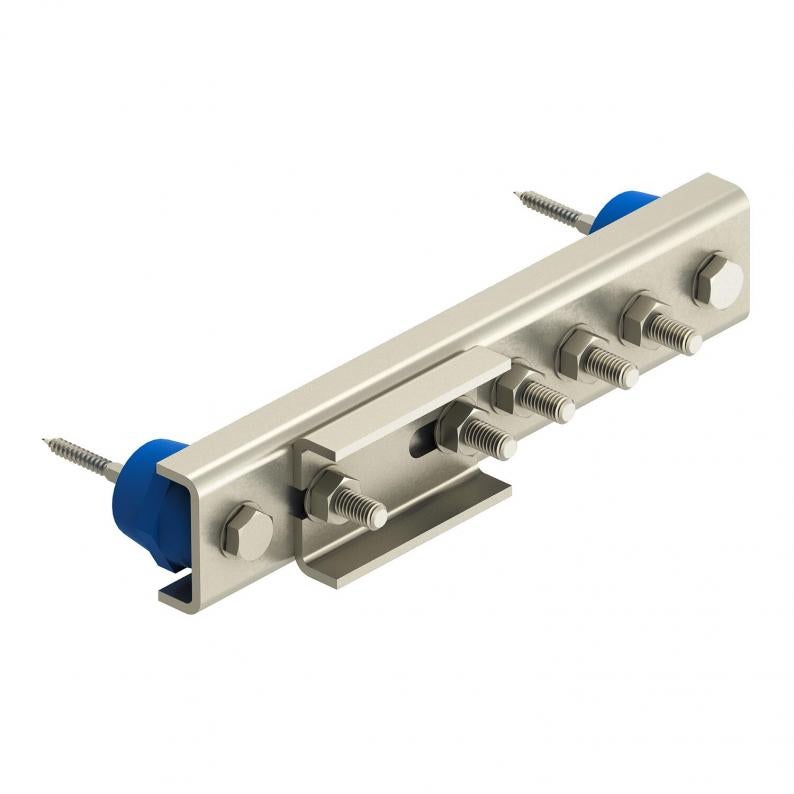

Répartiteur de terre pour zone Ex 1/21, 2/22
Type EX PAS 5
|Réf. article 5015265
|EAN 4012196427628
Réf. article / Type
Longueur
Largeur
Hauteur
Nombre de raccordements
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Pour l'absence d'étincelles dans la liaison équipotentielle de protection/fonctionnelle selon DIN VDE 0100-410/-540 et pour la liaison équipotentielle de foudre selon VDE 0185-305 (CEI 62305) dans des installations selon VDE 0165-1 (CEI/EN 60079-14)
• Utilisation en zones Ex 1 et 2/21 et 22
• Testé avec le groupe d'explosion IIC
• Classe de capacité d'écoulement de courant de foudre H (100 kA) selon VDE 0185-561-1 (CEI/EN 62561-1)
• Pieds isolateurs résistants aux UV et sans halogène
• Avec rondelle-ressort pour le blocage de la vis contre tout desserrage involontaire selon VDE 0185-305-3
Encart 2
• Convient pour les applications intérieures et extérieures
• Utilisation en zones Ex 1 et 2/21 et 22
• Testé avec le groupe d'explosion IIC
• Classe de capacité d'écoulement de courant de foudre H (100 kA) selon VDE 0185-561-1 (CEI/EN 62561-1)
• Pieds isolateurs résistants aux UV et sans halogène
• Avec rondelle-ressort pour le blocage de la vis contre tout desserrage involontaire selon VDE 0185-305-3
Encart 2
• Convient pour les applications intérieures et extérieures
Données techniques
Dimensions
| Longueur | 279 mm |
|---|---|
| Largeur | 54 mm |
| Hauteur | 4 mm |
Caractéristiques techniques
| Nombre de raccordements | 5 |
|---|---|
| Isolateur | oui |
| Nombre de raccordements de conducteurs ronds total | 5 |
| Nombre de raccordements de conducteurs ronds 8 mm | 0 |
| Nombre de raccordements de conducteurs 10 mm | 0 |
| Nombre de raccordements de conducteurs ronds 8-10 mm | 0 |
| Nombre de raccordements de conducteurs plats jusqu'à 30 mm | 0 |
| Nombre de raccordements de conducteurs plats jusqu'à 40 mm | 1 |
| Nombre de raccordements de câbles jusqu'à 6 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 16 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 25 mm² rigides | 0 |
| Nombre de raccordements de câbles jusqu'à 95 mm² rigides | 0 |
| Matériau du rail de contact | Acier inoxydable (V2A) |
| Matériau de la borne | Acier inoxydable (V2A) |
| Modèle | borne uniquement |
| Capacité d’écoulement d’intensité de foudre | H/100 kA |
| Conformité ROHS | oui |
| Forme de construction | Construction fixe |
| Dimension | 5xM10 |
| Matériau | acier inoxydable 1.4301 |
| Série de produit | Ex |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 7,7523 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 7,7523 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
Téléchargements
0 sélectionné
Fiche technique (1)
Catalogues et brochures (4)
Déclarations (4)
Certificats (1)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Hauteur
Nombre de raccordements
Réf. article
EX PAS 5
279
54
4
5
5015265
EX PAS 10
441
54
4
10
5015270
