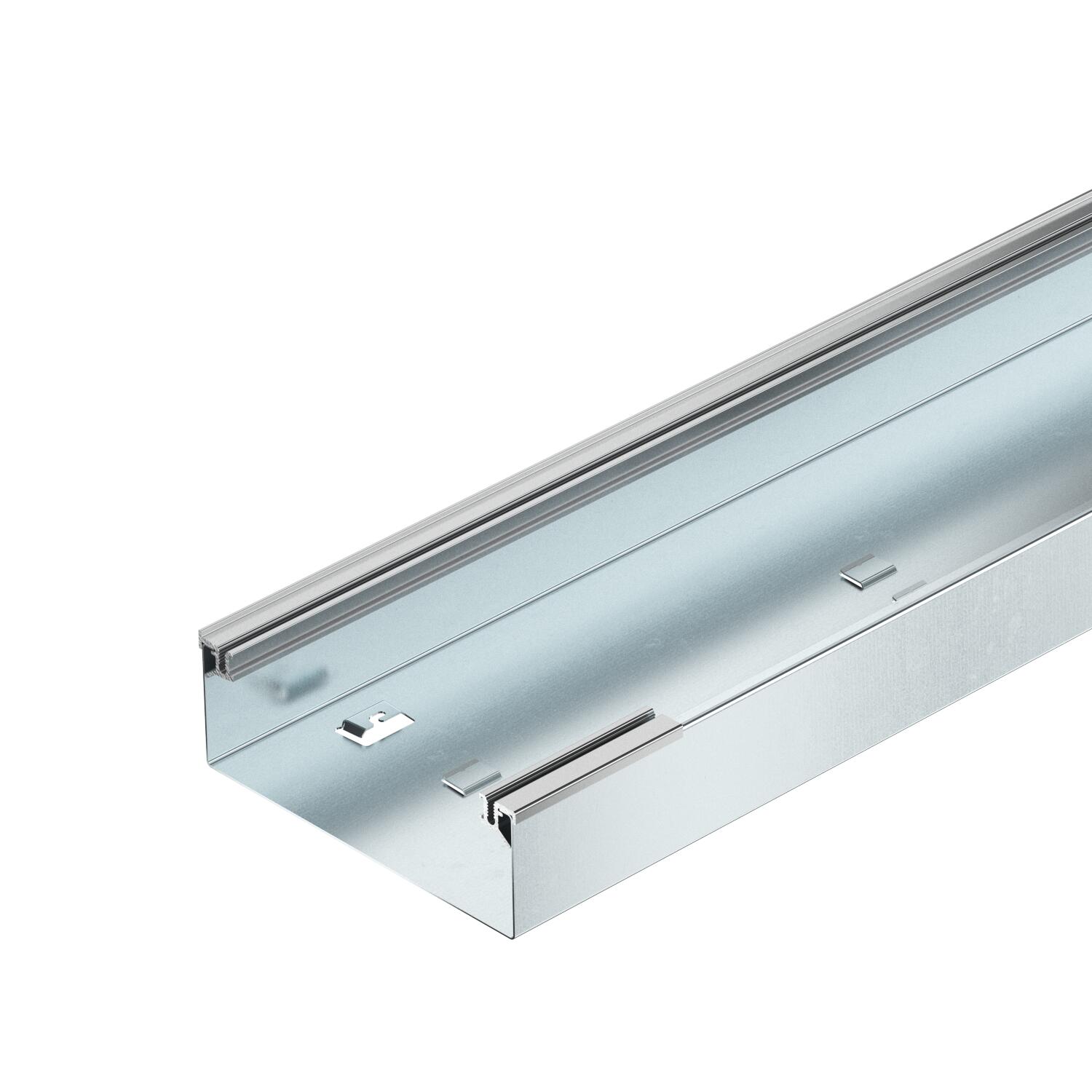

Système de conduits en saille, hauteur de conduit 70 mm
Type AIKU 20070
Réf. article 7404708
EAN 4012195100720
Réf. article / Type
Longueur
Largeur
Hauteur
Section utile
Unité de vente minimale : 2,4 m
2,4m
m
Description
Partie inférieure de canal de sol apparent, à 1 compartiment pour couvercle pleine/d'inspection, chanfreinée d'un seul côté, avec profilés latéraux en aluminium emboîtables pour accrochage et fixation des couvercles, plaque de sol avec pattes de fixation pour 2 séparateurs max. emboîtables par enclenchement automatique et empreinte pour équerre de raccordement à la terre. Hauteur de goulotte adaptée au montage de boîtiers de sol de taille nominale 2.
Données techniques
Dimensions
| Longueur | 2400 mm |
|---|---|
| Largeur | 200 mm |
| Hauteur | 70 mm |
| Cote B | 200 mm |
| Cote b | 200 mm |
| Dimension h | 40 mm |
Caractéristiques techniques
| Section utile | 132 cm² |
|---|---|
| Épaisseur de tôle socle | 1 mm |
| Nombre de voies | 3 St. |
| Nombre de séparateurs enfichables | 2 |
| Section de traction a | 5945 mm² |
| Section de traction b | 2090 mm² |
| Section de traction 3 | 5167 mm² |
| Avec séparateur | non |
| Conformité ROHS | oui |
| Convient pour | Couvercle biseauté d'un côté |
| Dimension | 2400x200x70 |
| Surface | galvanisé par bande |
| Matériau | Acier |
| Fixation de séparateur | enficher |
| Série de produit | AIK |
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 15,5625 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 15,5625 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
Accessoires
Accessoires système
Accessoires de montage
Article
Type
Réf. article
Quantité
AIKF DG2 20070
7404972
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7404758
Fermeture de canal, côté gaucheType
AIK ESL 20070
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Réf. article 7404782
Fermeture de canal, côté droiteType
AIK ESR 20070
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (3)
Certificats (1)
Images du produit (3)
Variantes
Type
Longueur
Largeur
Hauteur
Section utile
Réf. article
AIKU 20070
2400
200
70
132
7404708

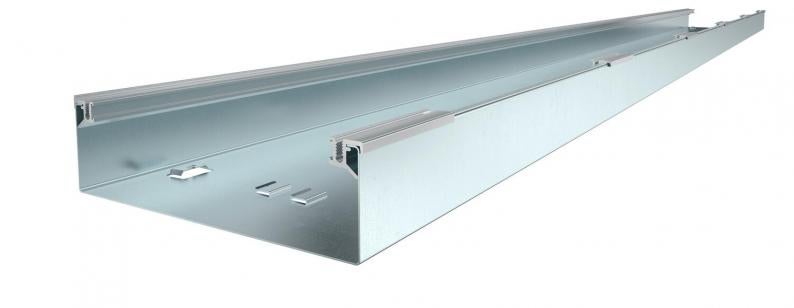

AIKU 25070
2400
250
70
155
7404716
Largeur
Section utile
AIKU 20070
Réf. article
7404708
Longueur
2400
Largeur
200
Hauteur
70
Section utile
132
AIKU 25070
Réf. article
7404716
Longueur
2400
Largeur
250
Hauteur
70
Section utile
155
