Trappe d'inspection ZES9
Type ZES9-2 U10T 9011
Réf. article 7406674
EAN 4012195870272
Réf. article / Type
Épaisseur du revêtement de sol
Couleur
Épaisseur du revêtement de sol max.
Unité de vente minimale : 1 Pièce
1Pièce
Pièce
Description
Prise de tirage pour l’obturation d’une ouverture de montage carré de dimension nominale 9 dans les systèmes de goulottes et dans les faux-planchers et planchers creux en intérieur. Cadre de protection de moquette en polyamide.
Évidement pour l'insertion du revêtement de sol réglé sur 5 mm à la livraison, également réglable sur 3, 8 ou 10 mm en cas de besoin.
Évidement pour l'insertion du revêtement de sol réglé sur 5 mm à la livraison, également réglable sur 3, 8 ou 10 mm en cas de besoin.
Données techniques

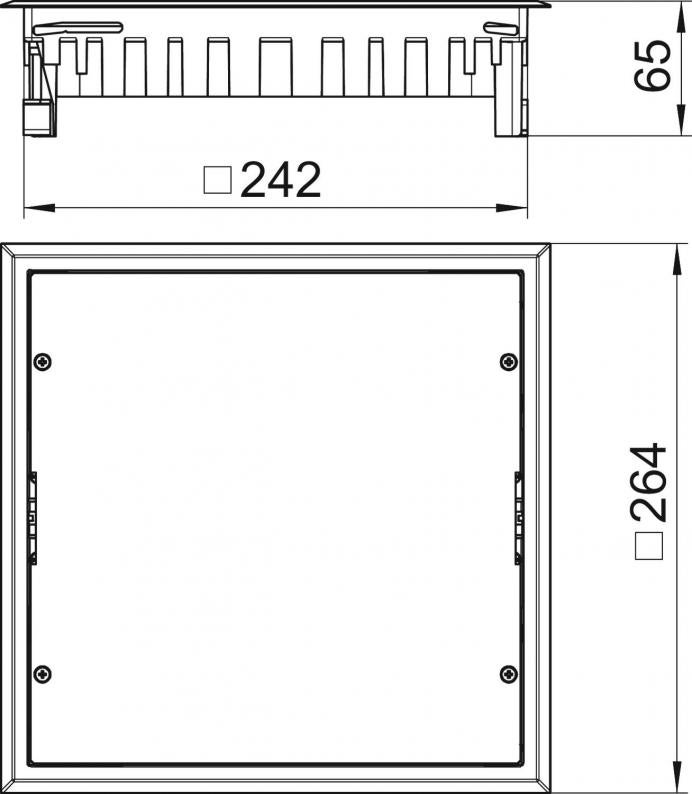

Dimensions
| Longueur | 264 mm |
|---|---|
| Largeur | 264 mm |
| Hauteur | 65 mm |
Caractéristiques techniques
| Hauteur de plancher min. | 62 mm |
|---|---|
| Épaisseur du revêtement de sol | 5 mm |
| Nombre d'appareillages montables | 0 |
| Longueur cote de montage | 242 mm |
| Largeur cote de montage | 242 mm |
| Convient pour goulotte noyée | oui |
| Convient pour montage dans plancher technique | oui |
| convient pour montage dans des faux-planchers | oui |
| Entretien du sol | sécher |
| Modèle de cadre | Cadre de protection de moquette |
| Convient pour nettoyage à l'eau | non |
| Profondeur de montage | 62 mm |
| Cadre de protection du revêtement de sol | oui |
| Dimension nominale pour boîtier d'appareillages | 9 |
| Charge verticale, petite surface | jusqu'à 2 000 N |
| Charge verticale, grande surface | jusqu'à 3 000 N |
| Modèle | carré |
| Conformité ROHS | oui |
| Plage de serrage D min. | 8 mm |
| Plage de serrage D max. | 73 mm |
| Matériau | Polyamide |
| Couleur | noir graphite ; RAL 9011 |
| Épaisseur du revêtement de sol max. | 10 mm |
| Série de produit | ZES |
Données environnementales
| Emballage intégralement composé de carton recyclé | oui |
|---|---|
| Emballage sans plastique | oui |
| Empreinte CO2 (GWP) du berceau à la porte | 6,723 kg CO2e / 1 Pièce |
|---|---|
| CO₂ Footprint (GWP) | 6,723 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Pièce |
| Declared Unit Quantity | 1 |
