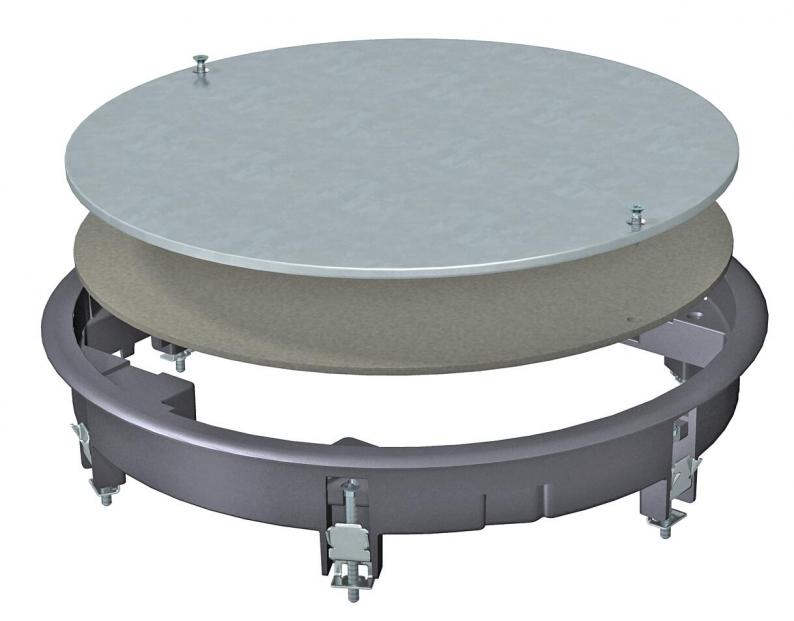

Trappe d'inspection ZESRA7

Type ZESRA7 10U

Réf. article 7406824

EAN 4012195109730

Fiche technique (PDF)

RoHS Déclaration de conformité (PDF)

REACH Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

7406824 / ZESRA7 10U

Épaisseur du revêtement de sol

10 mm

Dimension nominale pour boîtier d'appareillages

Unité de vente minimale : 1 Pièce

Pièce

Description

Trappe d'inspection pour l'obturation d'une ouverture de montage ronde de dimension nominale R7 dans les systèmes de goulottes et dans le faux-planchers et planchers creux en intérieur. Avec équerre de fixation universelle.
Cadre de protection de moquette en fonte d'Aluminium.

Données techniques

Dimensions

Longueur	294 mm
Largeur	294 mm
Hauteur	54 mm

Caractéristiques techniques

Hauteur de plancher min.	64 mm
Épaisseur du revêtement de sol	10 mm
Compatible avec le conduit noyé dans la chape	oui
Diamètre de montage	274
Convient pour goulotte noyée	oui
Convient pour montage dans plancher technique	oui
convient pour montage dans des faux-planchers	oui
Entretien du sol	sécher
Modèle de cadre	Cadre de protection de moquette
Convient pour nettoyage à l'eau	non
Profondeur de montage	64 mm
Diamètre extérieur	294 mm
Dimension nominale pour boîtier d'appareillages	R7
Charge verticale, petite surface	jusqu'à 3 000 N
Charge verticale, grande surface	jusqu'à 10 000 N
Modèle	rond
Conformité ROHS	sauf
Plage de serrage D min.	15 mm
Plage de serrage D max.	37 mm
Dimension	Ø274x54,3
Matériau	Coulage d'aluminium sous pression
Série de produit	ZES

Données environnementales

Emballage intégralement composé de carton recyclé	oui

Empreinte CO2 (GWP) du berceau à la porte	14,8174 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	14,8174 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
