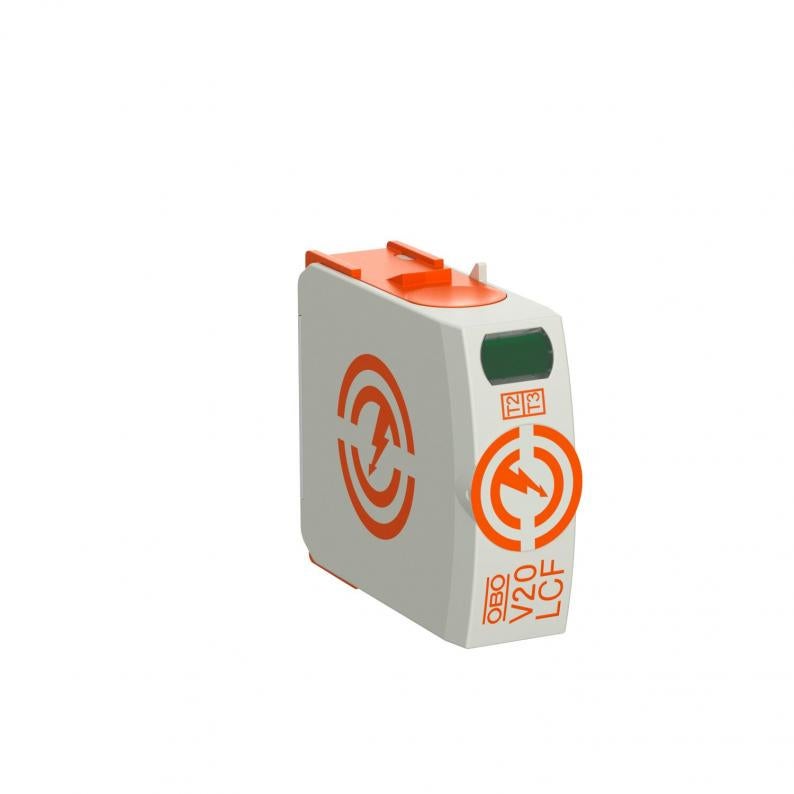

Upper part, surge arrester V20

Type V20-LCF-0-280

Réf. article 5095524

EAN 4012196818747

Fiche technique (PDF)

REACH Déclaration de conformité (PDF)

RoHS Déclaration de conformité (PDF)

Afficher toutes les variantes

Réf. article / Type

5095524 / V20-LCF-0-280

Indice de protection

IP20

Unité de vente minimale : 1 Pièce

Pièce

Description

Parafoudre type 2 • Pour la liaison équipotentielle de protection contre les surtensions selon NF C 15 100 (IEC 60364-4-44) • Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance • Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état • Mécanisme de verrouillage avec protection contre les vibrations et codage de tension • Plastique retardateur de la flamme selon UL 94 V-0 • Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme Application : liaison équipotentielle dans les tableaux généraux et divisionnaires.

Données techniques

Caractéristiques techniques

Type du réseau	autres
Coupe-feu	non
Signalisation sur l'appareil	optique
Indice de protection	IP20
Courant décharge nominal (8/20 μs) [L-N]	20 kA
Courant de décharge nominal (8/20 μs) [N-PE]	40 kA
Matériau boîtier pour composants de protection contre les surtensions	PA UL 94 V-0
Courant de décharge maximal (8/20 μs) [L-N]	40 kA
Courant de décharge maximal (8/20 μs) [N-PE]	60 kA
Report d'alarme	non
Classe d'essais type 2	oui
fusible de puissance intégré	non
Courant de décharge nominal (8/20)	20 kA
Type de montage	Rail DIN 35 mm
Protection max contre les surintensités côté réseau	160 A gL/gG
Puissance de commutation CA	230 V; 0,5 A
Puissance de commutation CC	230 V; 0,1 A / 75 V; 0,5 A
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Type selon UL1449	Type 4
Écartement minimal	1,5 mm
Homologations	NF, KEMA, UL, ÖVE
Résistance aux courts-circuits	oui
Conformité ROHS	oui
Température de service min.	-40 °C
Température de service max.	80 °C
Couple de serrage	4 Nm
SPD selon CEI 61643-1	classe II
Type selon EN 61643-11	Type 2
Courant de décharge maximal (8/20 μs)	40 kA
Calibre de fusible maximum	160 A
Plage de températures d’utilisation min.	-40 °C
Plage de températures d’utilisation max.	80 °C
Dimension	280V
Humidité de l’air max.	95 %
Humidité de l’air min.	5 %

Possibilités de raccordement

Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de raccordement des bornes FM min.	0,5 mm²
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	21 AWG
Section de raccordement des bornes FM max.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG

Données environnementales

Emballage intégralement composé de carton recyclé	oui
Emballage sans plastique	oui

Empreinte CO2 (GWP) du berceau à la porte	0,3261 kg CO2e / 1 Pièce
CO₂ Footprint (GWP)	0,3261 kg CO₂e
Date de détermination valeur CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pièce
Declared Unit Quantity	1
