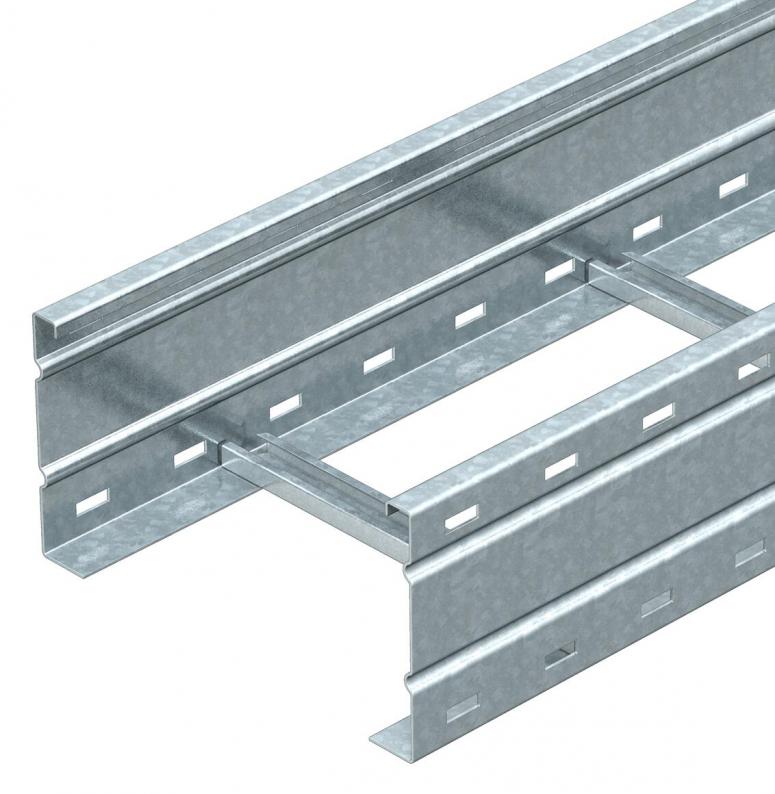

Wide span cable ladder WKLG 160 FT SOMY
Type WKLG 1630 FT SO
Réf. article 7189042
EAN 4012195888536
Réf. article / Type
Longueur
Largeur
Épaisseur de longeron
Unité de vente minimale : 6 m
6m
m
Description
WKLG 160 = échelle à câbles longue portée d'une hauteur d'aile de 160 mm, avec longeron latéral perforé.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Atténuation magnétique du blindage sans couvercle 10 dB, avec couvercle 15 dB.
Les éclisses droites WRV 160 doivent être commandées séparément en quantités requises.
Données techniques

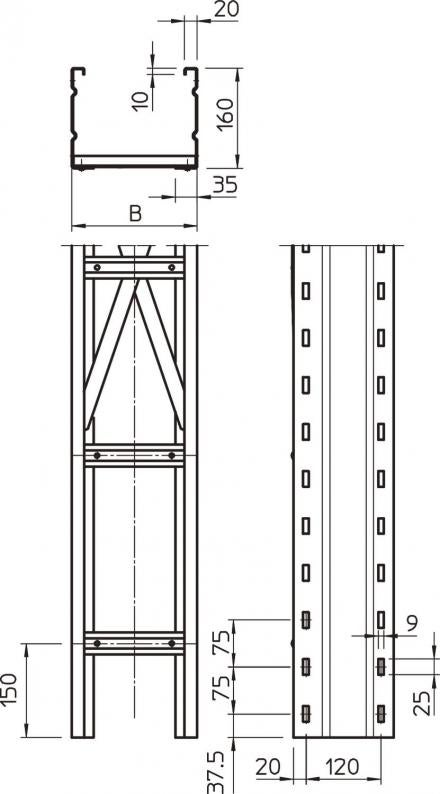

Dimensions
| Longueur | 6000 mm |
|---|---|
| Largeur | 300 mm |
| Hauteur | 160 mm |
| Cote L | 6000 mm |
| Cote B | 300 mm |
| Fente de l’échelon | 16,50 |
Caractéristiques techniques
| Maintien en fonction | non |
|---|---|
| Perforation latérale | oui |
| Modèle longue portée | oui |
| Section utile | 427 cm² |
| Acier inoxydable, teint | non |
| Section utile | 42700 mm² |
| Modèle des échelons | Profilé non perforé |
| Conformité ROHS | oui |
| Épaisseur de longeron | 2 mm |
| Dimension | 160x300x6000 |
| Surface | galvanisé à chaud 85 µm |
| Matériau | Acier |
| Couleur | zinc |
| Série de produit | Série WKLG |
Charges
| Distance entre support 5,0m | 1,8 kN/m |
|---|---|
| Distance par rapport au support 6,0m | 1,4 kN/m |
| Distance par rapport au support 7,0m | 1 kN/m |
| Distance par rapport au support 8,0m | 0,7 kN/m |
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Données environnementales
| Empreinte CO2 (GWP) du berceau à la porte | 14,9155 kg CO2e / 1 Mètre |
|---|---|
| CO₂ Footprint (GWP) | 14,9155 kg CO₂e |
| Date de détermination valeur CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Mètre |
| Declared Unit Quantity | 1 |
| EPD Verified | oui |
|---|---|
| Date d’expiration EPD | 10.07.2029 |
| Numéro de déclaration EPD | EPD-KTO-17.0 |
| Standard EPD / Standard LCA (normes) | DIN EN ISO 14025,EN 15804 + A2 |
Téléchargements
0 sélectionné
Fiche technique (1)
Déclarations (5)
Instructions et aides (2)
Images du produit (3)
Téléchargements de données 3D (1)
Variantes
Type
Longueur
Largeur
Maintien en fonction
Épaisseur de longeron
Réf. article
WKLG 1620 FT SO
6000
200
non
2
7189040
WKLG 1630 FT SO
6000
300
non
2
7189042
WKLG 1640 FT SO
6000
400
non
2
7189044
WKLG 1650 FT SO
6000
500
non
2
7189046
WKLG 1660 FT SO
6000
600
non
2
7189048
