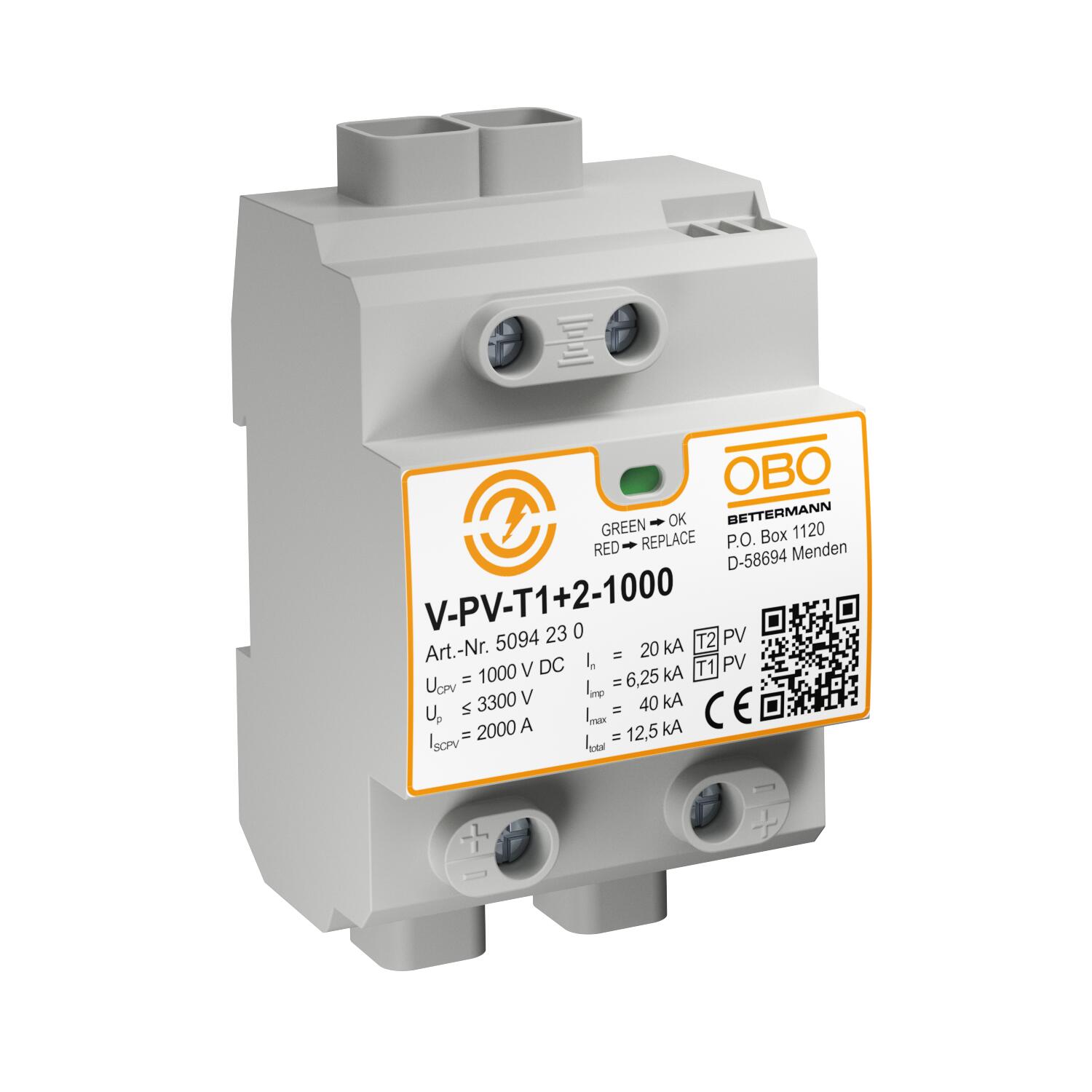

Bloc complet PV 1000 V DC

Réf. 5094230 | EAN 4012196603718

Réf. / Type

Modèle	autres

Indice de protection	IP20

Description du produit

Description du produit

Parafoudre combiné de type 1+2 pour la protection contre la foudre et les surtensions des installations photovoltaïques.

• Liaison équipotentielle selon CEI 62305 (VDE 0185-305)
• Protection contre les surtensions selon CEI 60364-7-712 (VDE 0100-712)
• Capacité d’écoulement jusqu’à 12,5 kA (10/350) et 40 kA (8/20)

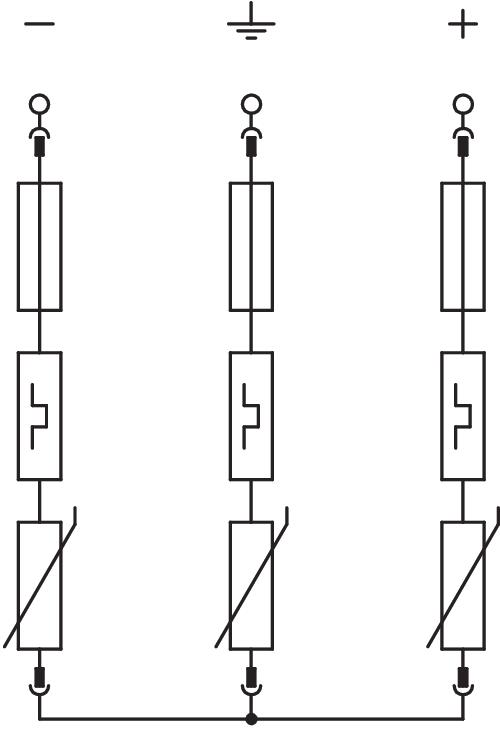

• Commutation en Y résistant aux défauts avec voyant d’état
• La version FS a un contact inverseur libre de potentiel pour signalisation à distance

Application : parafoudre et parasurtenseur des installations photovoltaïques.

Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau	non
Classe d'essais type 1	oui
Classe d'essais type 2	oui
Couleur	gris
Coupe-feu	non
Courant de choc de décharge (10/350 μs)	6,25 kA
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge maximal (8/20 µs) [total]	40 kA
Courant de décharge nominal (8/20)	20 kA
Courant de foudre (10/350) [total]	12,5 kA
Dimension	1000V DC
Empreinte CO2 (GWP) du berceau à la porte	0,1389 kg CO2e / 1 Pièce
fusible de puissance intégré	non
Hauteur	120 mm
Indice de protection	IP20
Largeur	71,2 mm
Longueur	65,5 mm
Max. Tension PV	1000 V
Modèle	Configuration en Y
Modèle	autres
OBO_Nennlaststrom (Ein- / Ausgangsklemme)	50 A
Plage de températures d’utilisation max.	80 °C
Plage de températures d’utilisation min.	-40 °C

Report d'alarme	non
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	1000 V
Type de montage	Rail DIN 35 mm
Type de réseau CC	oui
Type de réseau IT	non
Type de réseau TN	non
Type de réseau TN-C	non
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Type du réseau	DC
Type selon EN 61643-11	Type 1+2
ZPF	0→2
