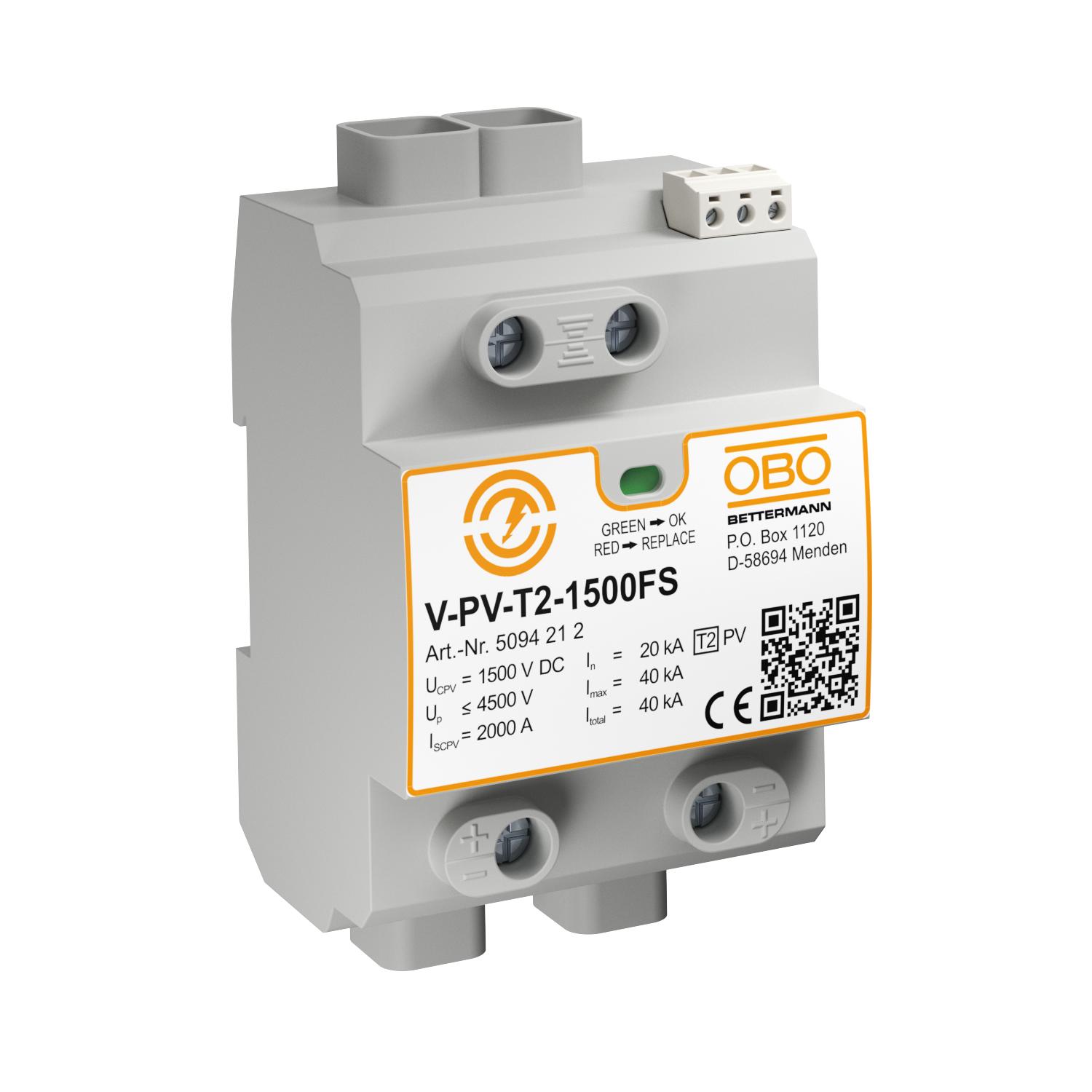

Bloc complet PV 1500 V DC avec signalisation à distance
Réf. 5094212 | EAN 4012196603701
- Description du produit
-
Description du produitParasurtenseur de type 2 pour les installations photovoltaïques.
• Protection contre les surtensions selon la norme IEC 60364-7-712 (VDE 0100-712)
• Capacité d'écoulement de 20 kA par pôle et jusqu’à 40 kA (8/20)
• Commutation en Y résistant aux défauts avec affichage de l’état
• la version FS possède un contact inverseur libre de potentiel pour la signalisation à distance
Application : Parafoudre pour installations photovoltaïques.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Classe d'essais type 1 non Classe d'essais type 2 oui classe d'essais type 3 non Couleur gris Coupe-feu non Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge maximal (8/20 µs) [total] 40 kA Courant de décharge nominal (8/20) 20 kA Dimension 1500V DC Empreinte CO2 (GWP) du berceau à la porte 0,1024 kg CO2e / 1 Pièce fusible de puissance intégré non Hauteur 120 mm Indice de protection IP20 Largeur 71,2 mm Longueur 65,5 mm Max. Tension PV 1500 V Modèle Configuration en Y + FS Modèle autres Modèle testé antidéflagrant non OBO_Nennlaststrom (Ein- / Ausgangsklemme) 50 A Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Report d'alarme oui Report d'alarme Contact inverseur Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 2,5 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CC 1500 V Type de montage Rail DIN 35 mm Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type du réseau DC Type selon EN 61643-11 Type 2 ZPF 1→2 - Tous les types
- Téléchargements
-
Fiche technique V-PV-T2-1500+FS / 5094212 , 0.33MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE V-PV-T2-1500+FS / 5094212 , 0.18MB , pdfREACH Déclaration de conformité V-PV-T2-1500+FS / 5094212 , 0.12MB , pdfRoHS Déclaration de conformité V-PV-T2-1500+FS / 5094212 , 0.12MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfAide à la sélection Surge protection for photovoltaic systems , 1.31MB , pdfInstructions de montage Instructions de montage V-PV-T2-1500...FS , 4.50MB , pdf
