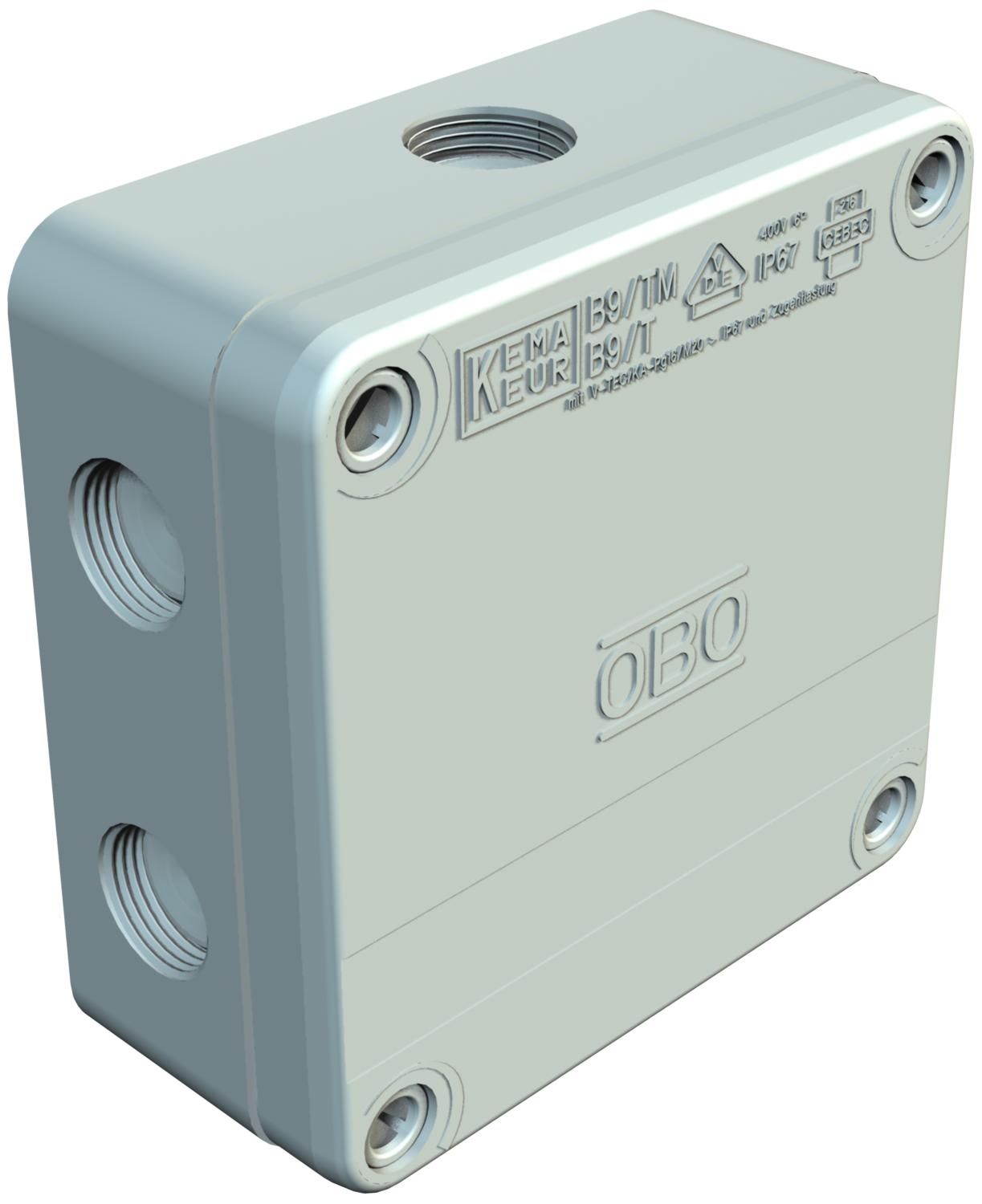

Boîte de dérivation B 9/T, avec membrane défonçable
Réf. 2001810 | EAN 4012195335474
- Description du produit
-
Description du produitB9/T.... : comporte deux composants différents en plastique, sans halogène, 8 entrées filetées (PG16) avec membrane défonçable (pour les diamètres de câble jusqu’à 15 mm) au niveau du sol. En cas d’utilisation des presse-étoupes (décharge de traction supplémentaire), il n’est pas nécessaire de retirer la membrane (gain de temps). Indice de protection IP 67 avec membrane défonçable et avec presse-étoupe sans retrait de la membrane défonçable.
Tension nominale 400 V ; section nominale 4 - 6 mm².
Le couvercle est vissé (à 4°) avec 180 vis de fixation de couvercle prémontées imperdables. Les trous de montage sont moulés par injection avec un composant en plastique souple pour les diamètres de vis de 5 mm (écart 75 mm). Dimension intérieure 98x98x40
B9/T vide et B9/T ROT
2 couvercles à vis de fixation et 1 vis de fixaton
B9/T NL
-
- Caractéristiques techniques
-
Caractéristiques techniques

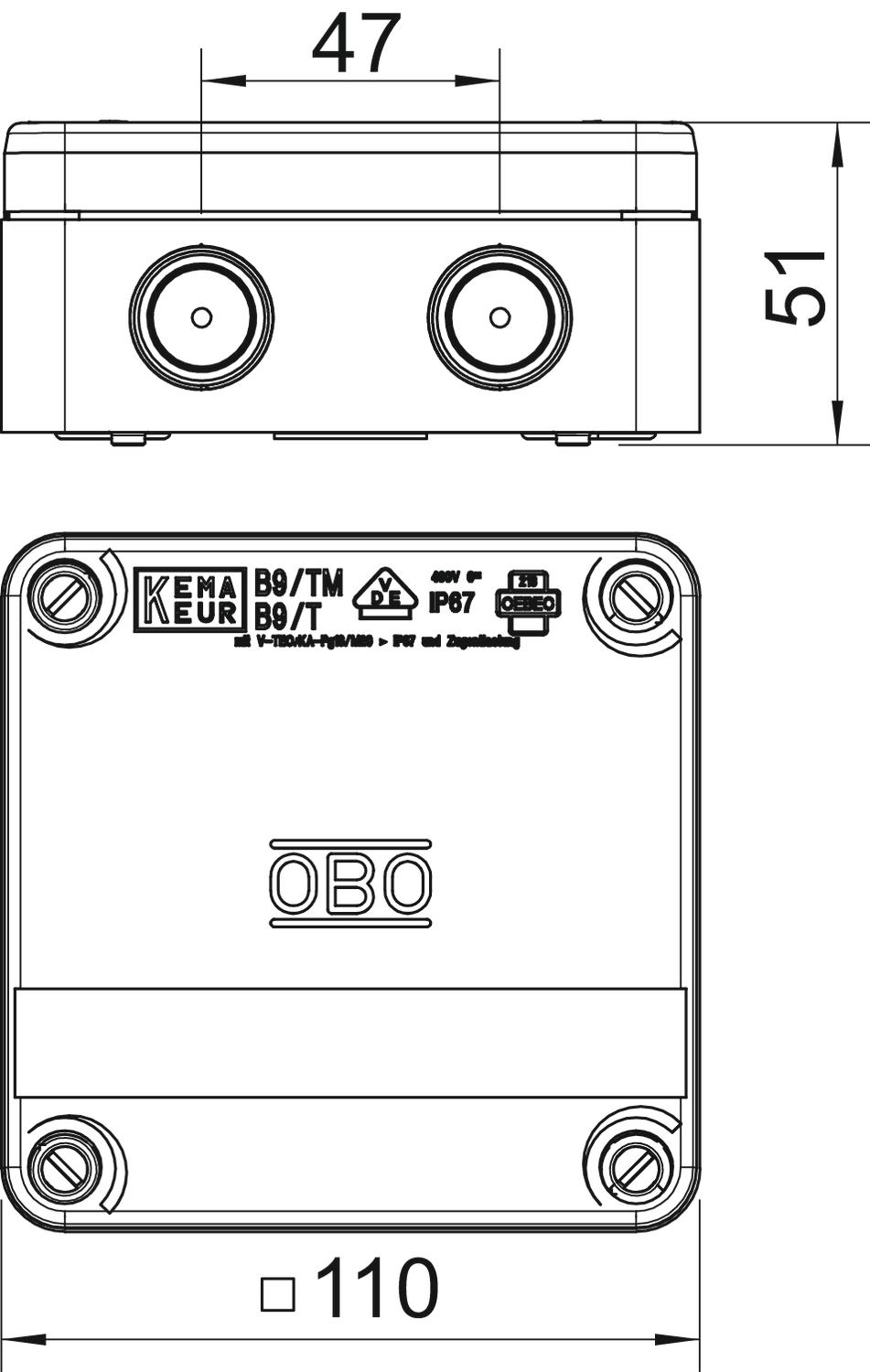

Avec couvercle oui Couleur gris clair; RAL 7035 Dimension 110x110x50 Dimension intérieure 98x98x40 mm Emboîtable oui Empreinte CO2 (GWP) du berceau à la porte 0,5525 kg CO2e / 1 Pièce Entrée par l'arrière oui Fixation avec rattrapage d'aplomb oui Hauteur 51 mm Indice de protection IP67 Largeur 110 mm Longueur 110 mm Maintien en fonction sans Matériau Polypropylène Max. Section du conducteur 6 mm² Modèle testé antidéflagrant non Nombre d'entrées 9 Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -5 °C Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Résistant aux intempéries non Sans halogène oui Section nominale max. 6 mm² Section nominale min. 4 mm² Tension d'isolation de mesure Ui 400 V Tension nominale 400 V Type d'entrée Câbles Type de montage Montage au mur/plafond Type du passage sur le boîtier Filetage et membrane d’étanchéité Type d’entrée Presse-étoupe - Tous les types
- Téléchargements
-
Fiche technique B 9 T / 2001810 , 0.58MB , pdfDéclaration de conformité UE B 9 T / 2001810 , 0.10MB , pdfDéclaration de conformité du Royaume-Uni B 9 T / 2001810 , 0.09MB , pdfREACH Déclaration de conformité B 9 T / 2001810 , 0.12MB , pdfRoHS Déclaration de conformité B 9 T / 2001810 , 0.12MB , pdfApprobation Approbation VDE B9/T , 0.12MB , pdf
