Boîte de dérivation X 04
Réf. 2005008 | EAN 4012196577385
- Description du produit
-

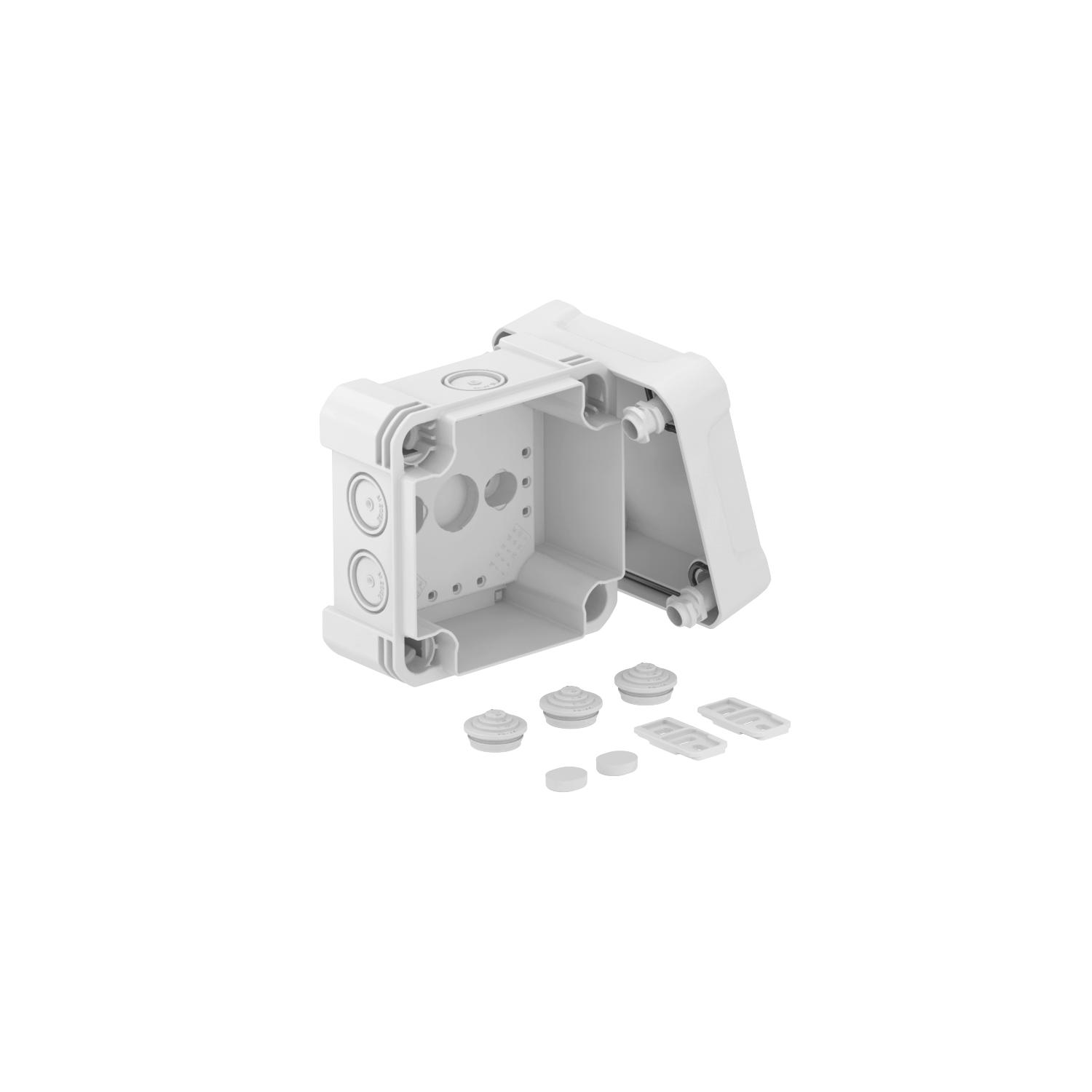

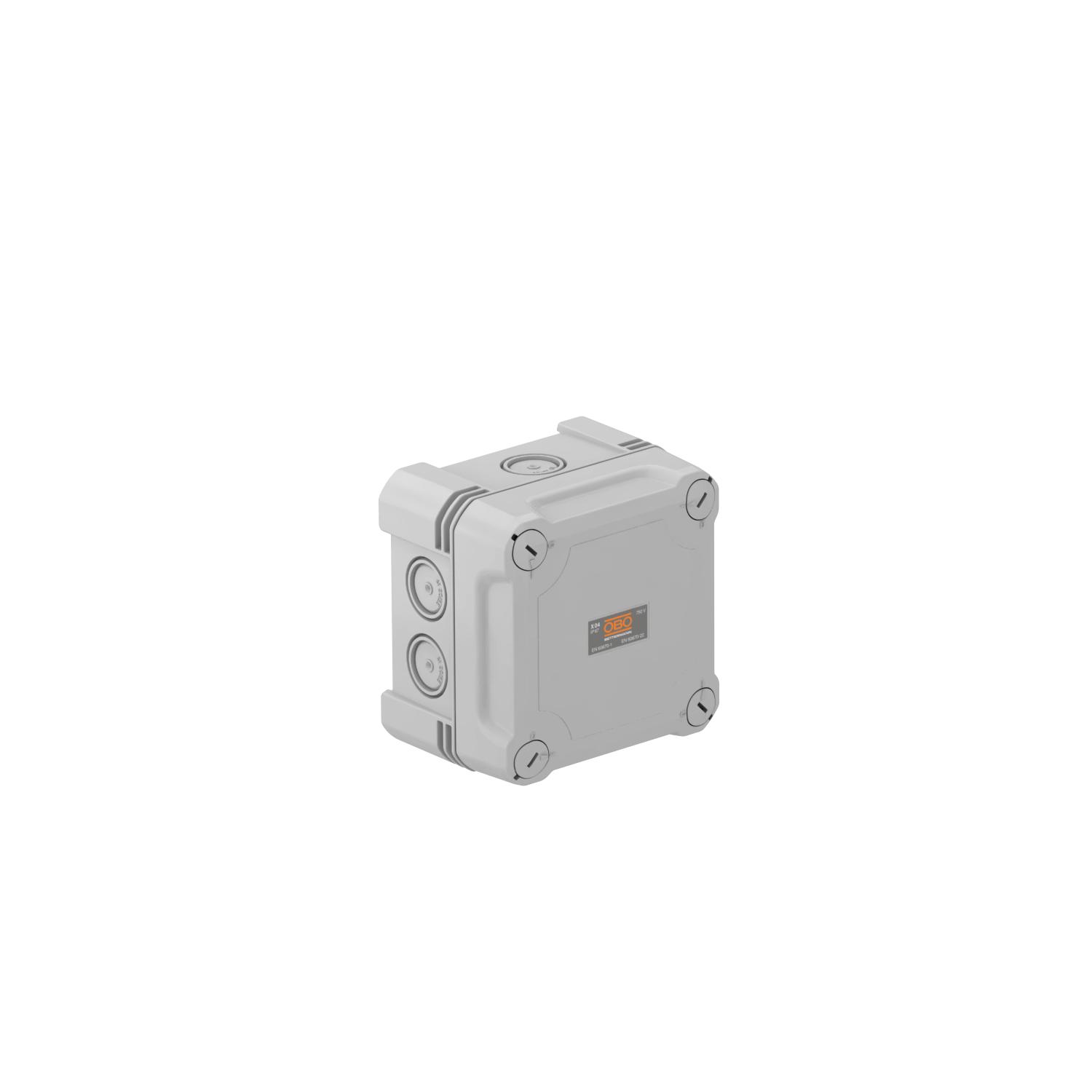

Description du produitBoîtier de dérivation pour le raccordement de câbles et conduits en intérieur et en extérieurs protégés Forme carrée avec entrées défonçables. Convient pour le montage au mur / au plafond avec possibilité de fixation extérieure, de fixation intérieure ou de montage sur les dômes d’angle. Particulièrement résistant aux chocs avec IK09 Couvercle avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistant aux UV.
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
-
- Caractéristiques techniques
-
Caractéristiques techniques

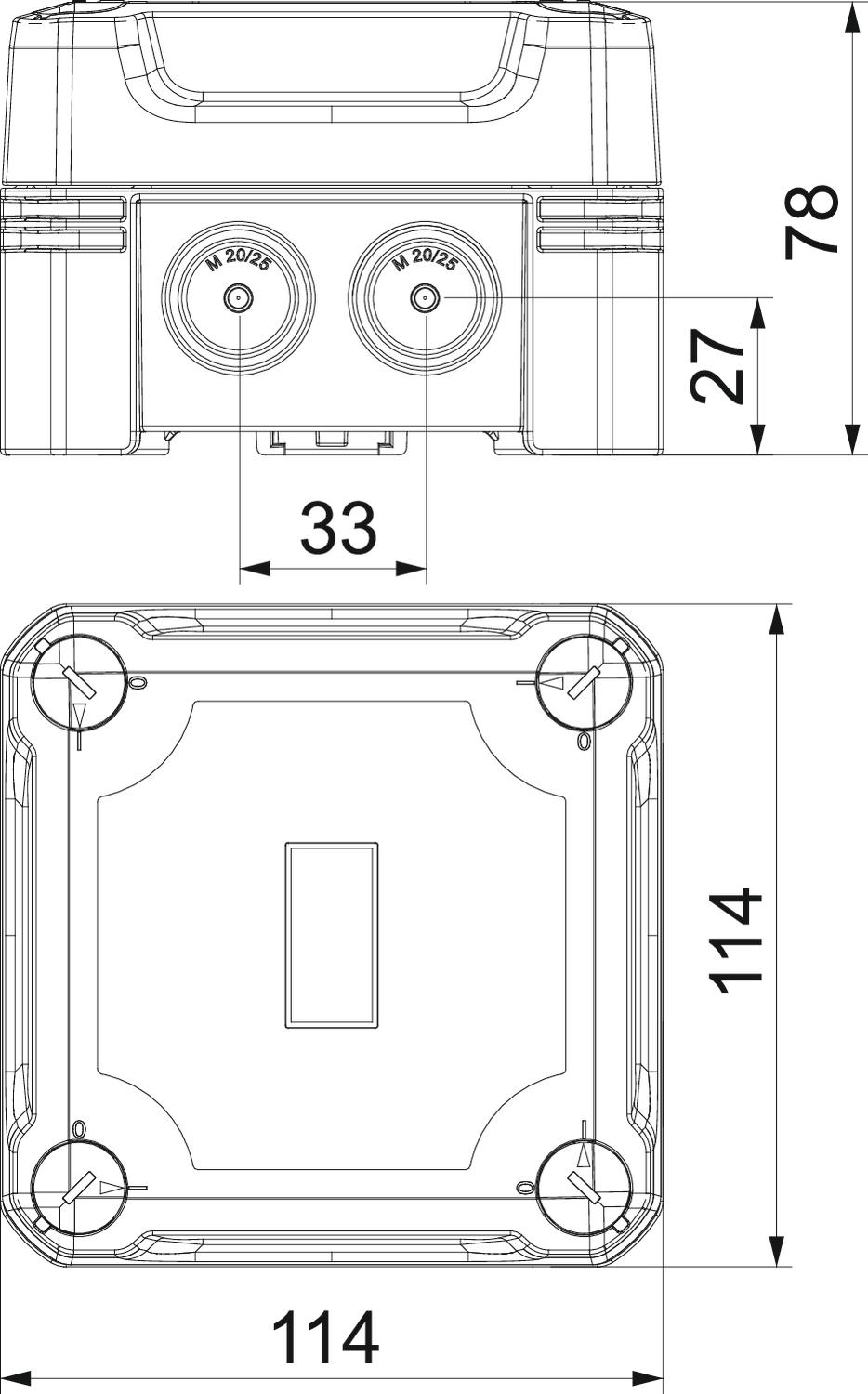

Anti-chocs oui Avec blindage non Avec couvercle oui Couleur gris clair; RAL 7035 Couvercle non transparent Couvercle transparent non Dimension 114x114x78 Dimension intérieure 102x102x60 mm Emboîtable oui Empreinte CO2 (GWP) du berceau à la porte 1,0725 kg CO2e / 1 Pièce Entrée par l'arrière non Équipement sans Fixation avec rattrapage d'aplomb oui Fixation du couvercle vissé forme carré Hauteur 78 mm Indice de protection IP67 Indice de protection code IK IK09 Largeur 114 mm Longueur 114 mm Matériau Polycarbonate Max. Section du conducteur 4 mm² Modèle testé antidéflagrant non Nombre d'entrées 7 Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -5 °C Renforcé par fibres de verre oui Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Résistant aux intempéries oui Sans halogène oui Section nominale max. 4 mm² Section nominale min. 1,5 mm² Tension d'isolation de mesure Ui 750 V Tension nominale 750 V Type d'entrée Membrane graduelle à découper Type de montage Montage au mur/plafond Type du passage sur le boîtier Prédécoupe - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique X04 LGR / 2005008 , 0.31MB , pdfDéclaration de conformité UE X04 LGR / 2005008 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni X04 LGR / 2005008 , 0.09MB , pdfREACH Déclaration de conformité X04 LGR / 2005008 , 0.12MB , pdfRoHS Déclaration de conformité X04 LGR / 2005008 , 0.13MB , pdfInstructions de montage Instructions de montage Série X , 2.29MB , pdfInstructions d'utilisation Gabarit de perçage X04 , 0.03MB , pdf
