Boîte de dérivation X 06 avec rail DIN profilé
Réf. 2005092 | EAN 4012196582723
- Description du produit
-

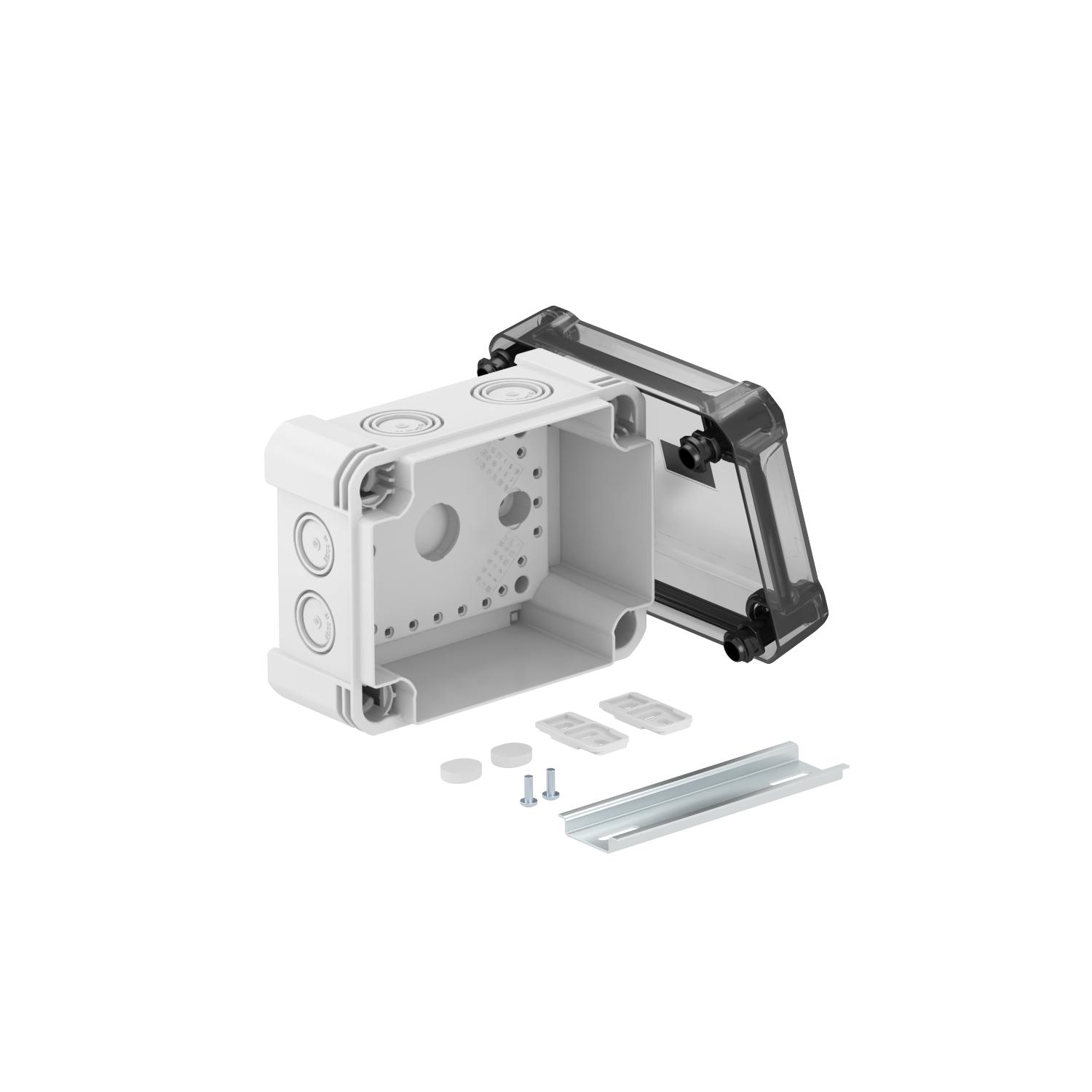

Description du produitBoîte de dérivation avec rail DIN profilé pour connecter des câbles et des conduites en intérieur et en extérieur.. Forme rectangulaire avec entrées défonçables. Convient pour le montage au mur / au plafond avec possibilité de fixation extérieure, de fixation intérieure ou de montage sur les dômes d’angle. Particulièrement résistant aux chocs avec IK09 Couvercle transparent avec fermeture rapide, plombable. Fabriqué à partir de matériaux sans halogène et résistant aux UV.
Avec rail DIN profilé type 2069.
Boite de dérivation selon la norme DIN EN 60670. Ignifugé selon DIN EN 60695-2-11, Température d'essai 650°C. Résistance aux chocs IK09 selon DIN EN 50102. Indice de protection IP67 selon DIN EN 60529
-
- Caractéristiques techniques
-
Caractéristiques techniques

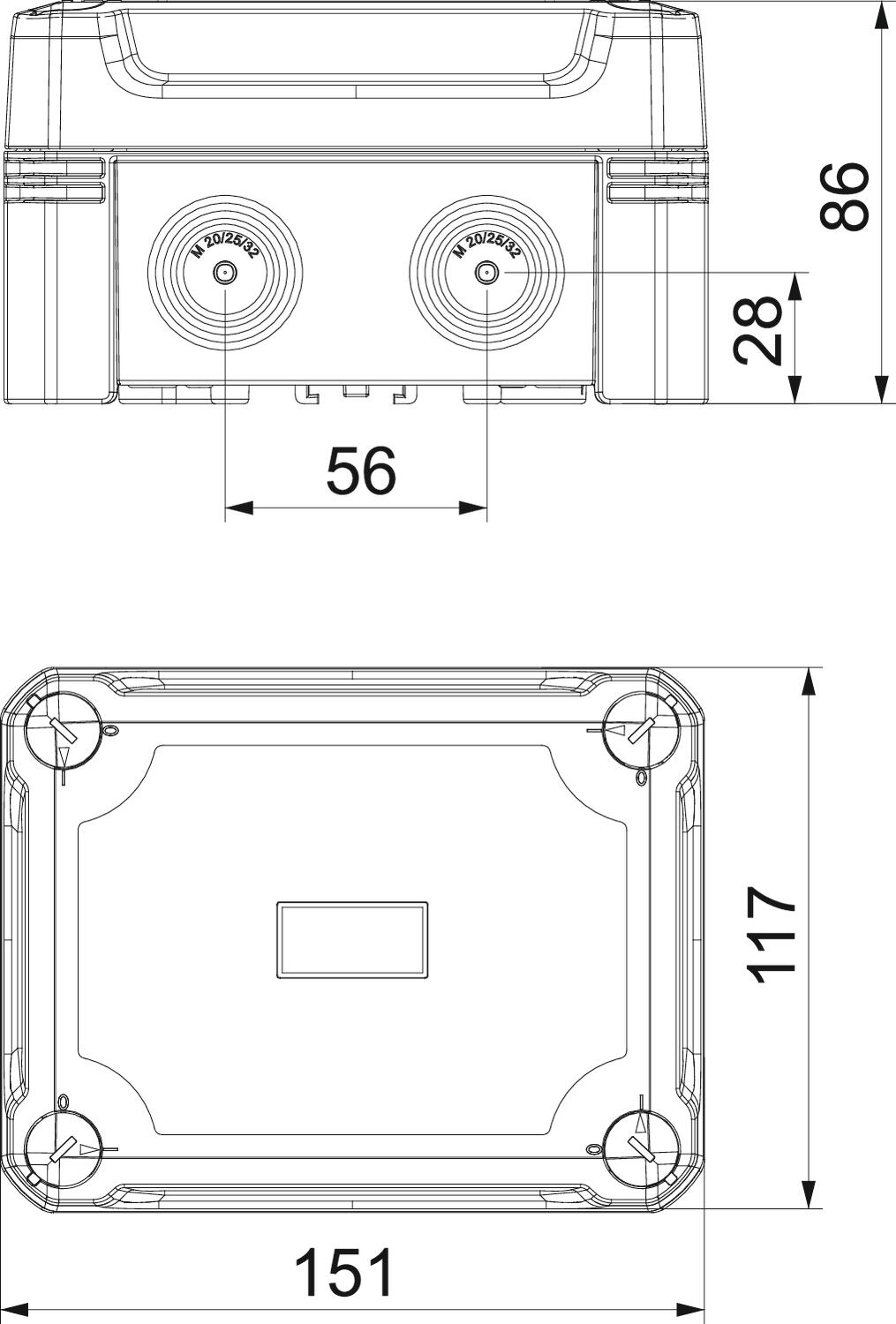

Anti-chocs oui Avec blindage non Avec couvercle oui Couleur gris / transparent Couvercle Transparent Couvercle transparent oui Dimension 150x116x86 Dimension intérieure 137x105x68 mm Emboîtable oui Empreinte CO2 (GWP) du berceau à la porte 1,6733 kg CO2e / 1 Pièce Entrée par l'arrière non Équipement Rail de support Fixation avec rattrapage d'aplomb oui Fixation du couvercle vissé forme rectangulaire Hauteur 86 mm Indice de protection IP67 Indice de protection code IK IK09 Largeur 117 mm Longueur 151 mm Matériau Polycarbonate Max. Section du conducteur 6 mm² Modèle testé antidéflagrant non Nombre d'entrées 8 Plage de températures d’utilisation max. 60 °C Plage de températures d’utilisation min. -5 °C Renforcé par fibres de verre oui Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Résistant aux intempéries oui Sans halogène oui Section nominale max. 6 mm² Section nominale min. 2,5 mm² Tension d'isolation de mesure Ui 750 V Tension nominale 750 V Type d'entrée Membrane graduelle à découper Type de montage Montage au mur/plafond Type du passage sur le boîtier Prédécoupe - Tous les types
- Téléchargements
-
Fiche technique X06 R LGR-TR / 2005092 , 0.40MB , pdfDéclaration de conformité UE X06 R LGR-TR / 2005092 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni X06 R LGR-TR / 2005092 , 0.10MB , pdfREACH Déclaration de conformité X06 R LGR-TR / 2005092 , 0.12MB , pdfRoHS Déclaration de conformité X06 R LGR-TR / 2005092 , 0.13MB , pdfInstructions de montage Instructions de montage Série X , 2.29MB , pdfInstructions d'utilisation Gabarit de perçage X06 , 0.03MB , pdf
