Boîte de tirage sous chape UGD250-3 pour GES9/55
Réf. 7410060 | EAN 4012195678724
- Description du produit
-

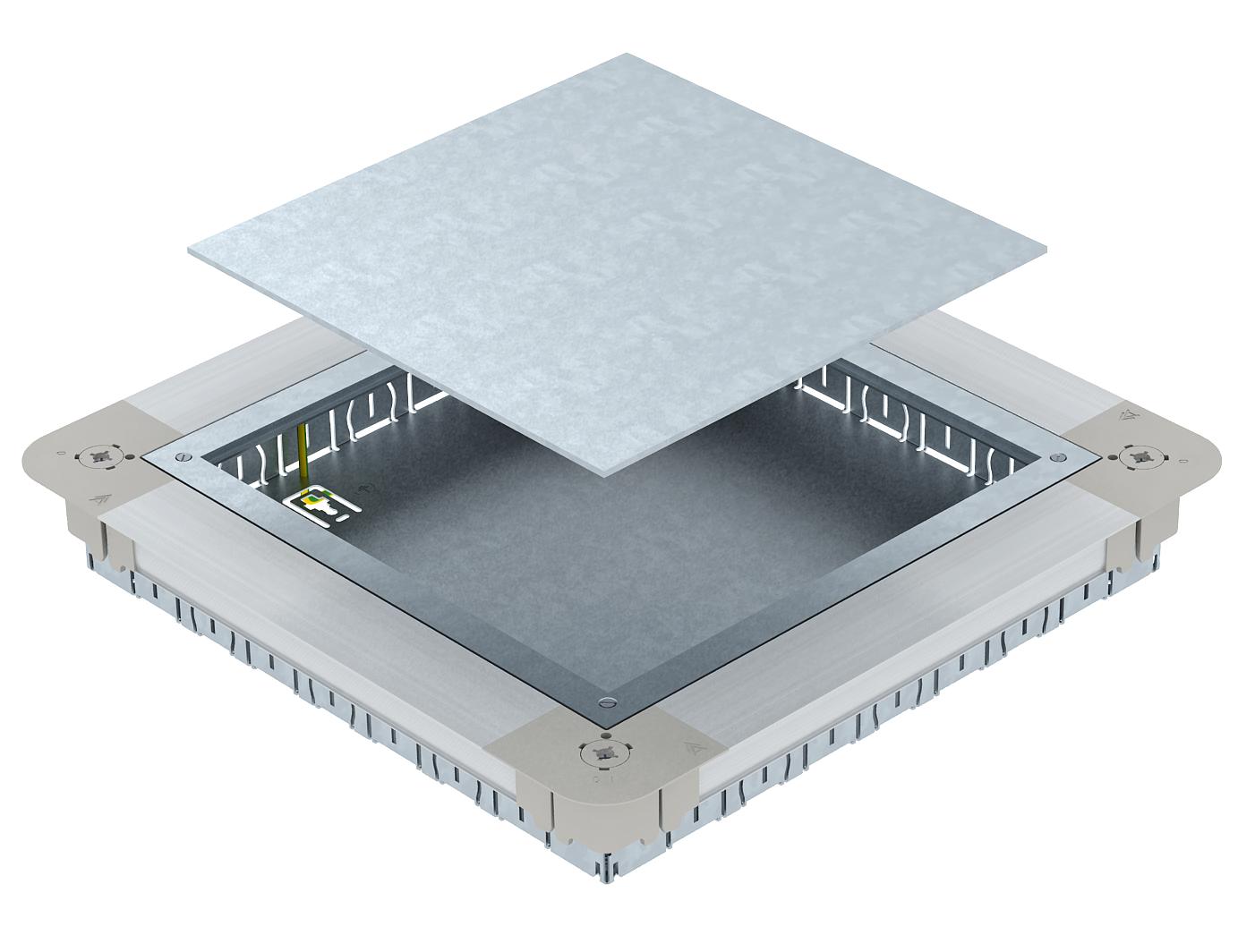

Description du produitBoîtier d'appareillage sous chape avec couvercle de montage et plaque pleine, avec parois latérales en tôle d'acier. Pour le montage d'un support d'encastrement carré GES9 55 dans des hauteurs de chape à partir de 55 mm. Possibilité d'ajustement continu à la hauteur de la chape de même que la chape peut être coulée de manière affleurante à l'arête de retrait de la chape. Avec ouvertures d'entrée de tubes sur chaque côté 7 x M20, 3 x M25, 4 x M32. Taille de tubes utile pour la hauteur de 55 mm : M20.
-
- Caractéristiques techniques
-
Caractéristiques techniques

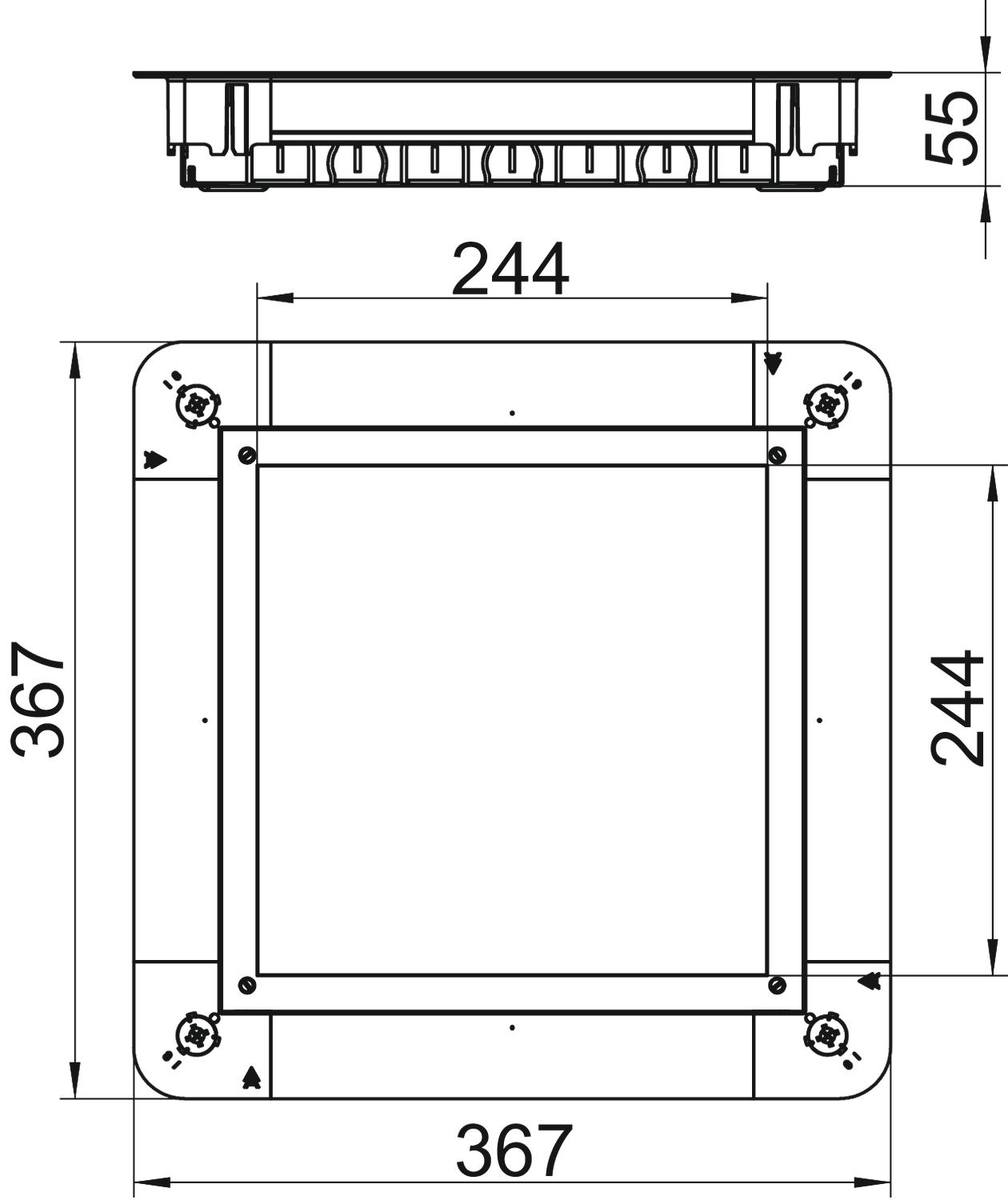

à encastrer affleurant avec le sol oui Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape non Convient pour goulotte noyée non Cote A 367 mm Cote a 244 mm Cote b 244 mm Cote B 367 mm Découplable non Dimension 367x367x55 Dimension h 55 mm Dimension nominale 250 mm Dimension nominale pour boîtier d'appareillages 9 Empreinte CO2 (GWP) du berceau à la porte 25,7284 kg CO2e / 1 Pièce Entretien du sol sécher Exécution du couvercle carré Hauteur de chape max. 80 mm Hauteur de chape min. 55 mm Largeur de goulotte max. 250 mm Largeur de goulotte min. 190 mm Matériau Acier Ouverture de montage pour réservoir en saillie non Ouverture de montage pour unité de montage carré Plage de réglage max. 80 mm Plage de réglage min. 55 mm Possibilité d'installation du joint non Possibilité de démontage pour le montage d'appareillages pour raccord de tuyau oui Surface galvanisé par bande Tôle de fond oui - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Boîtier de sol carré pour hauteur de chape de 55 mm
GES9 55U V 7011 7405037 1 Pièce
Boîtier de sol carré pour hauteur de chape de 55 mm
GES9 55U V 9011 7405039 1 Pièce
Boîtier de sol rond pour hauteur de chape de 55 mm
GESR9 55U V 7011 7405047 1 Pièce
Boîtier de sol rond pour hauteur de chape de 55 mm
GESR9 55U V 9011 7405049 1 Pièce - Téléchargements
-
Fiche technique UGD55 250-3 9R / 7410060 , 0.21MB , pdfDéclaration de conformité UE UGD55 250-3 9R / 7410060 , 0.16MB , pdfREACH Déclaration de conformité UGD55 250-3 9R / 7410060 , 0.13MB , pdfRoHS Déclaration de conformité UGD55 250-3 9R / 7410060 , 0.13MB , pdfInstructions de montage Système de conduit sous chape EÜK , 10.26MB , pdfInstructions de montage EÜK screed-covered duct system generation 3 , 76.05MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
