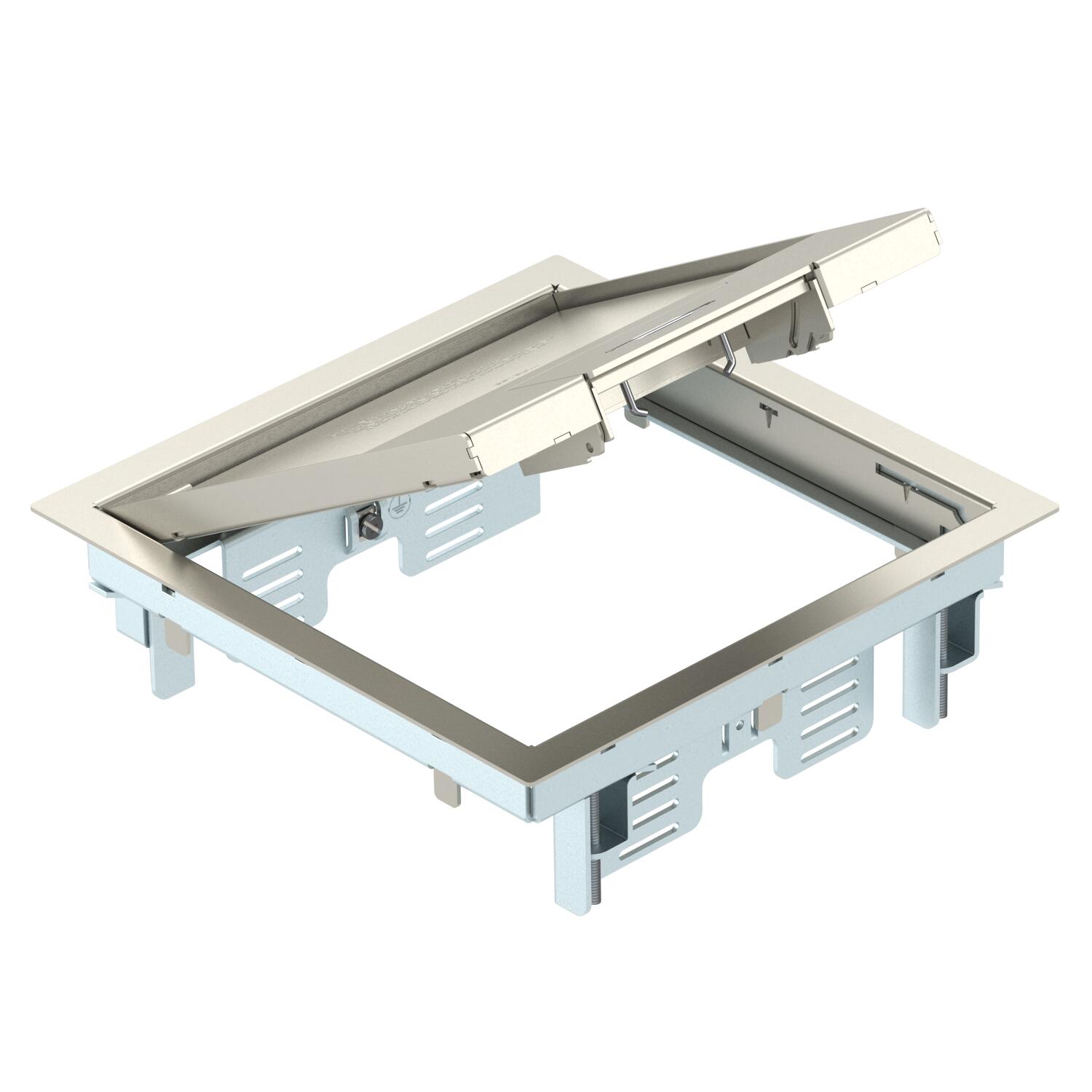

Boîtier de raccordement GES4M-2 avec poignée étrier
Réf. 7405191 | EAN 4012196028726
- Description du produit
-
Description du produitBoîtier de sol avec poignée étrier pour 6 appareillages individuels Modul 45 maximum sur 2 supports universels UT3, insertion dans les systèmes de goulottes et les faux planchers en intérieur.
Crans d’arrêt en tôle d’acier galvanisée. L’épaisseur du revêtement de sol est réglée à 5 mm. Elle peut être adaptée à 10 mm en cas de besoin.
Boîtier de sol avec poignée étrier, 2 emplacements, pour la pose du support de montage MT4. Il est possible d'installer 2 plaques de recouvrement de forme APMT2
Possibilité d'utiliser jusqu'à 4 appareillages d'installation avec une plaque centrale de 50.
-
- Caractéristiques techniques
-
Caractéristiques techniques

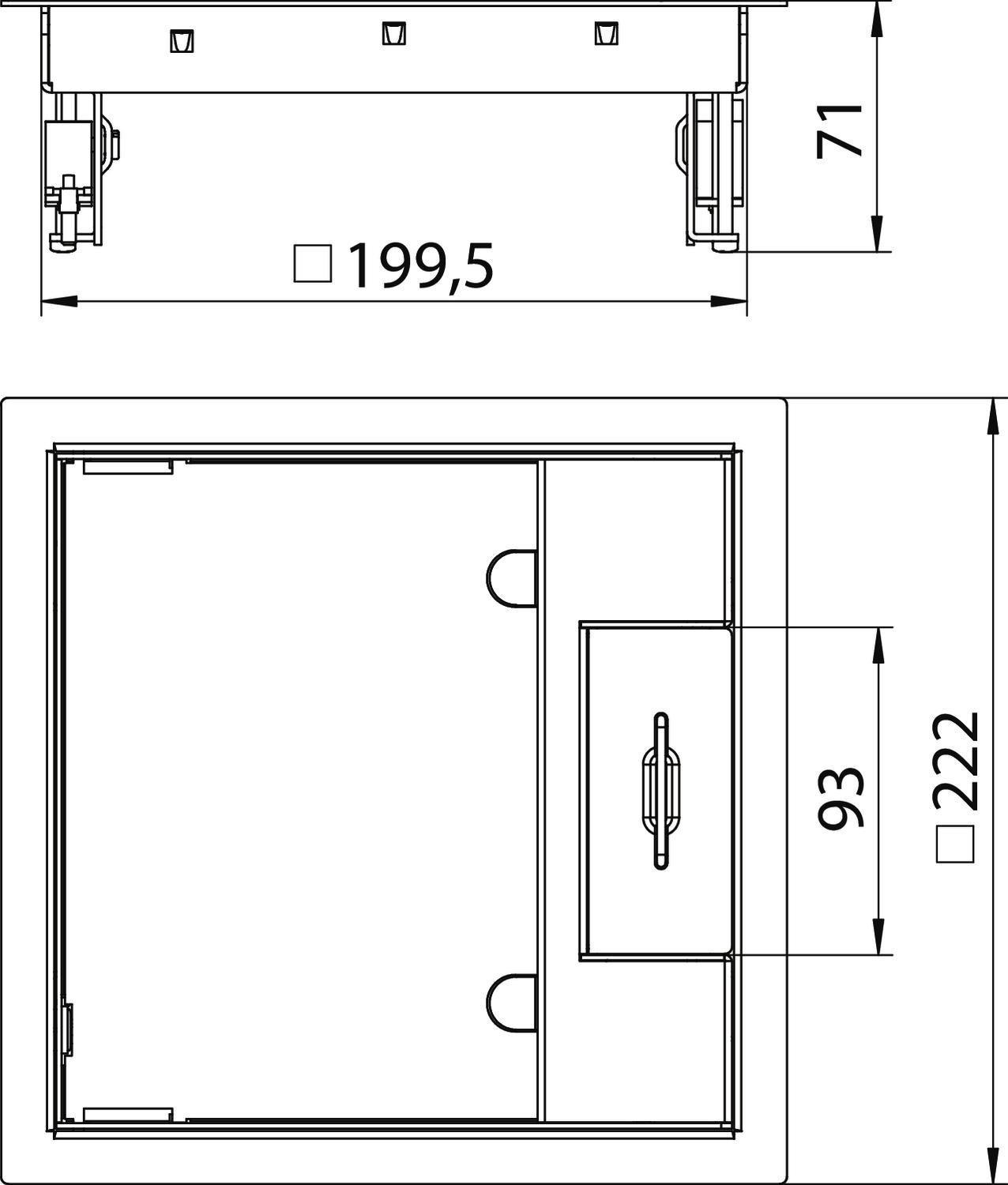

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Convient pour goulotte noyée oui convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Dimension 223x223x70 Dimension nominale pour boîtier d'appareillages 4 Empreinte CO2 (GWP) du berceau à la porte 15,4339 kg CO2e / 1 Pièce Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Floor covering thickness max. 10 mm Hauteur de plancher min. 78 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 222 mm Largeur cote de montage 201 mm Largeur dimensions extérieures 222 mm Longueur 222 mm Longueur cote de montage 201 mm Longueur dimensions extérieures 222 mm Matériau acier inoxydable 1.4301 Mécanisme d'ouverture poignée étrier Modèle carré Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 6 Nombre de paniers support appareillage 2 Plage de serrage D max. 61 mm Plage de serrage D min. 3 mm Possibilité d'installation du joint non Profondeur de montage 78 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement MT3 / GB2 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce - Téléchargements
-
Fiche technique GES4M-2 10U / 7405191 , 0.24MB , pdfDéclaration de conformité UE GES4M-2 10U / 7405191 , 0.13MB , pdfREACH Déclaration de conformité GES4M-2 10U / 7405191 , 0.12MB , pdfRoHS Déclaration de conformité GES4M-2 10U / 7405191 , 0.13MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfInstructions de montage Notice de montage équerre de serrage GESM-2 , 0.03MB , pdf
