Boitier de sol complet UDHOME4, avec support universel UT3 45 3, triple NF, acier inoxydable
Réf. 7427224 | EAN 4012195916505
- Description du produit
-

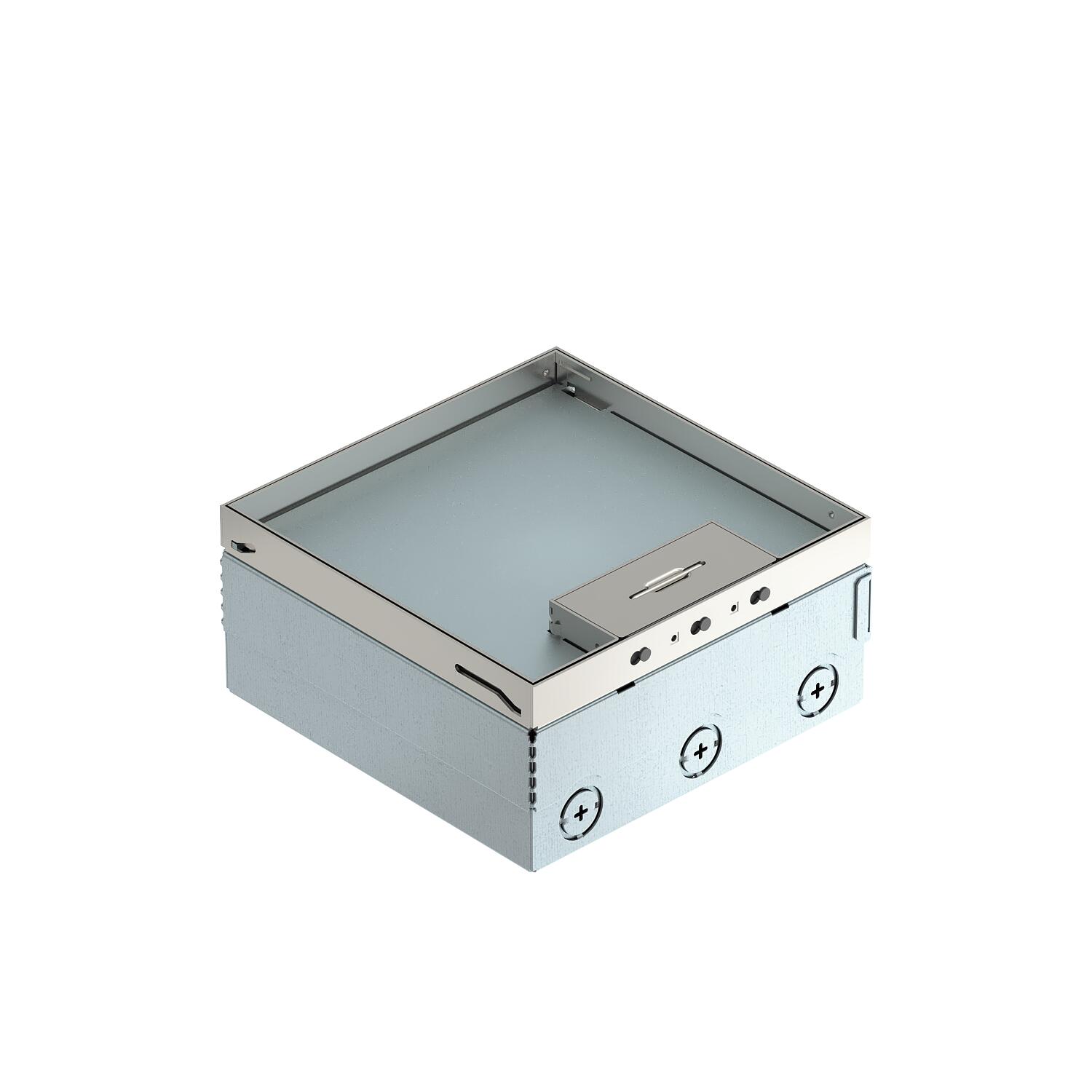

Description du produitBoîte de sol carrée pour une utilisation dans des planchers creux et des chapes nettoyés à sec, utilisation à l'intérieur. Boîtier de montage avec ouvertures d'insertion défonçables pour tubes (M25). Couvercle réglable à l'aide de 4 supports de nivellement sur le rebord supérieur du revêtement de sol. Évidement de 15 mm pour l'insertion du revêtement de sol dans le couvercle rabattable. La hauteur d'encastrement est de 95 mm au minimum, la plage de nivellement 30 mm.

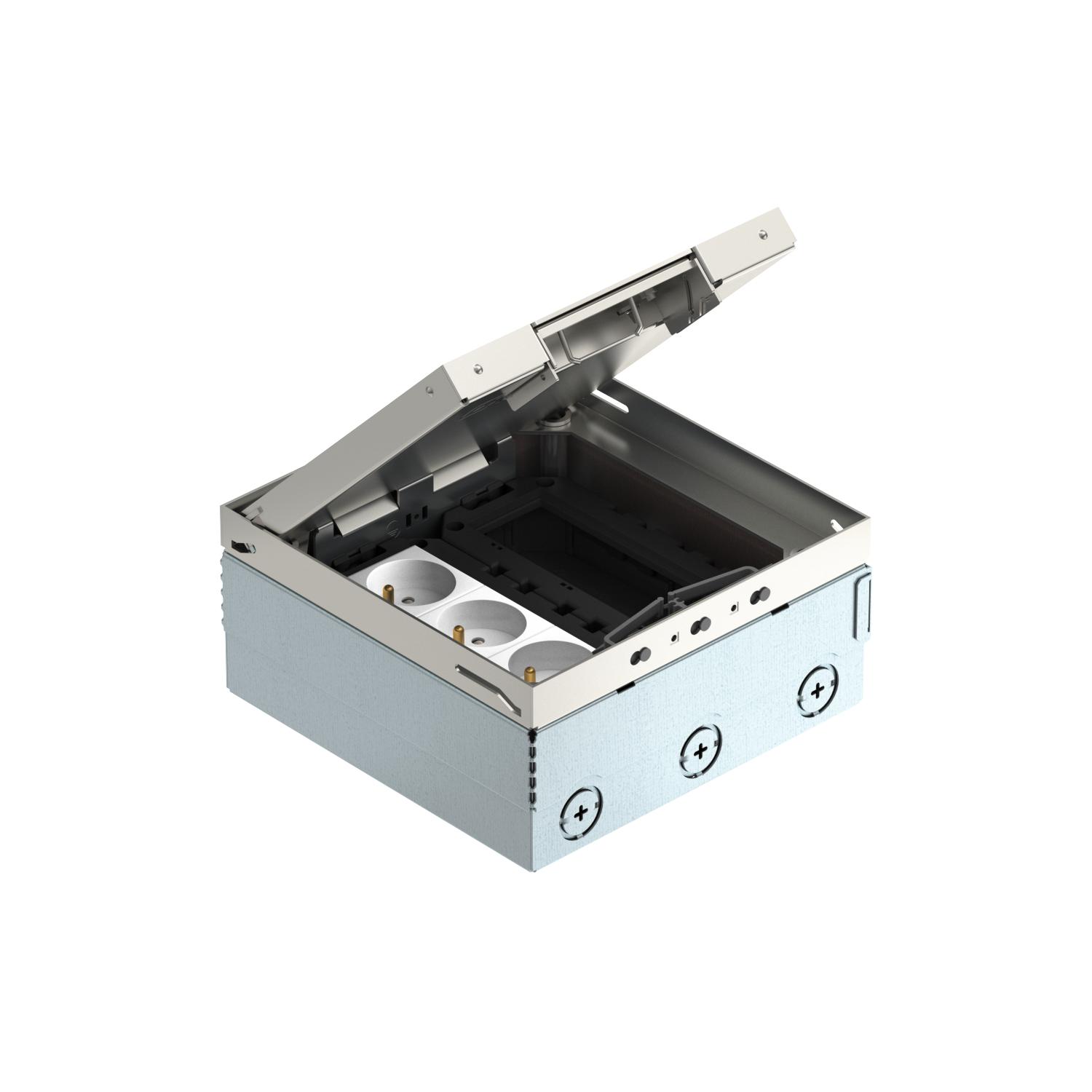

Deux supports universels UT3 45 3 et une prise de courant NF triple sont fournis à la livraison. Il est possible d'installer jusqu'à trois autres appareils M45.
-
- Caractéristiques techniques
-
Caractéristiques techniques

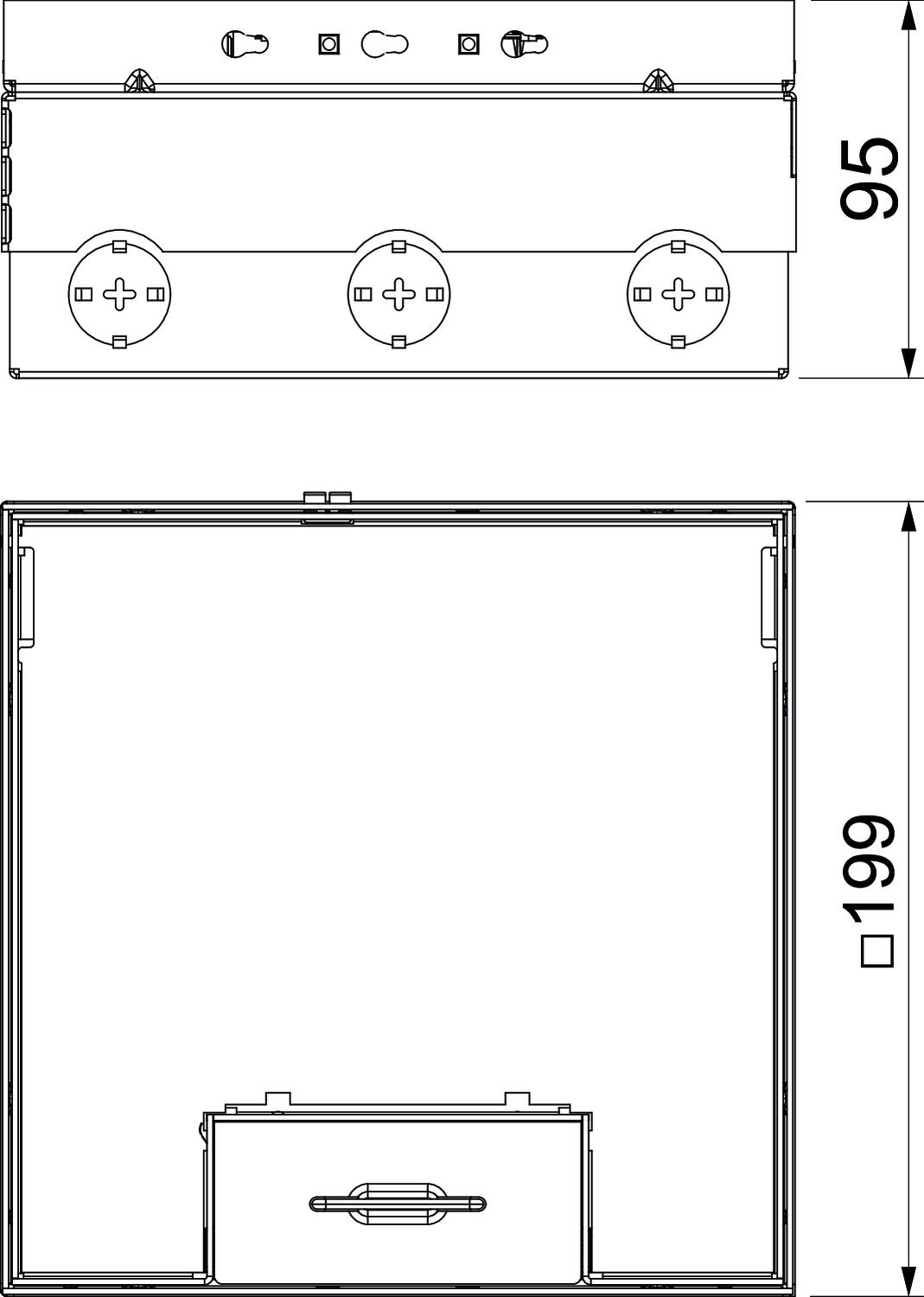

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol non Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Convient pour goulotte noyée non convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Empreinte CO2 (GWP) du berceau à la porte 18,2812 kg CO2e / 1 Pièce Épaisseur du revêtement de sol 15 mm Équipement 2 UT3, prise de courant triples NF Exécution du couvercle Évidement pour l’insertion du revêtement de sol Hauteur de chape max. 110 mm Hauteur de chape min. 95 mm Hauteur de plancher max. 125 mm Hauteur de plancher min. 95 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 202 mm Largeur cote de montage 202 mm Largeur dimensions extérieures 199 mm Longueur 202 mm Longueur cote de montage 202 mm Longueur dimensions extérieures 199 mm Matériau acier inoxydable 1.4301 Mécanisme d'ouverture poignée étrier Modèle carré Modèle Sortie de câble Sortie de cordon pivotante Nombre de paniers support appareillage 2 Plage de réglage max. 125 mm Plage de réglage min. 95 mm Profondeur de montage 95 mm - Tous les types
- Téléchargements
-
Fiche technique UDHOME4 2V UT N / 7427224 , 0.20MB , pdfDéclaration de conformité UE UDHOME4 2V UT N / 7427224 , 0.13MB , pdfREACH Déclaration de conformité UDHOME4 2V UT N / 7427224 , 0.12MB , pdfRoHS Déclaration de conformité UDHOME4 2V UT N / 7427224 , 0.12MB , pdfInstructions de montage Floor box UDHOME4 2V I6/UDHOME9 2V I12 , 1.22MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
